Orion БК-61 CAN [49/68] Поправка аналоговых датчиков
![Orion БК-61 CAN [49/68] Поправка аналоговых датчиков](/views2/1200977/page49/bg31.png)
НАПРЯЖЕНИЕ

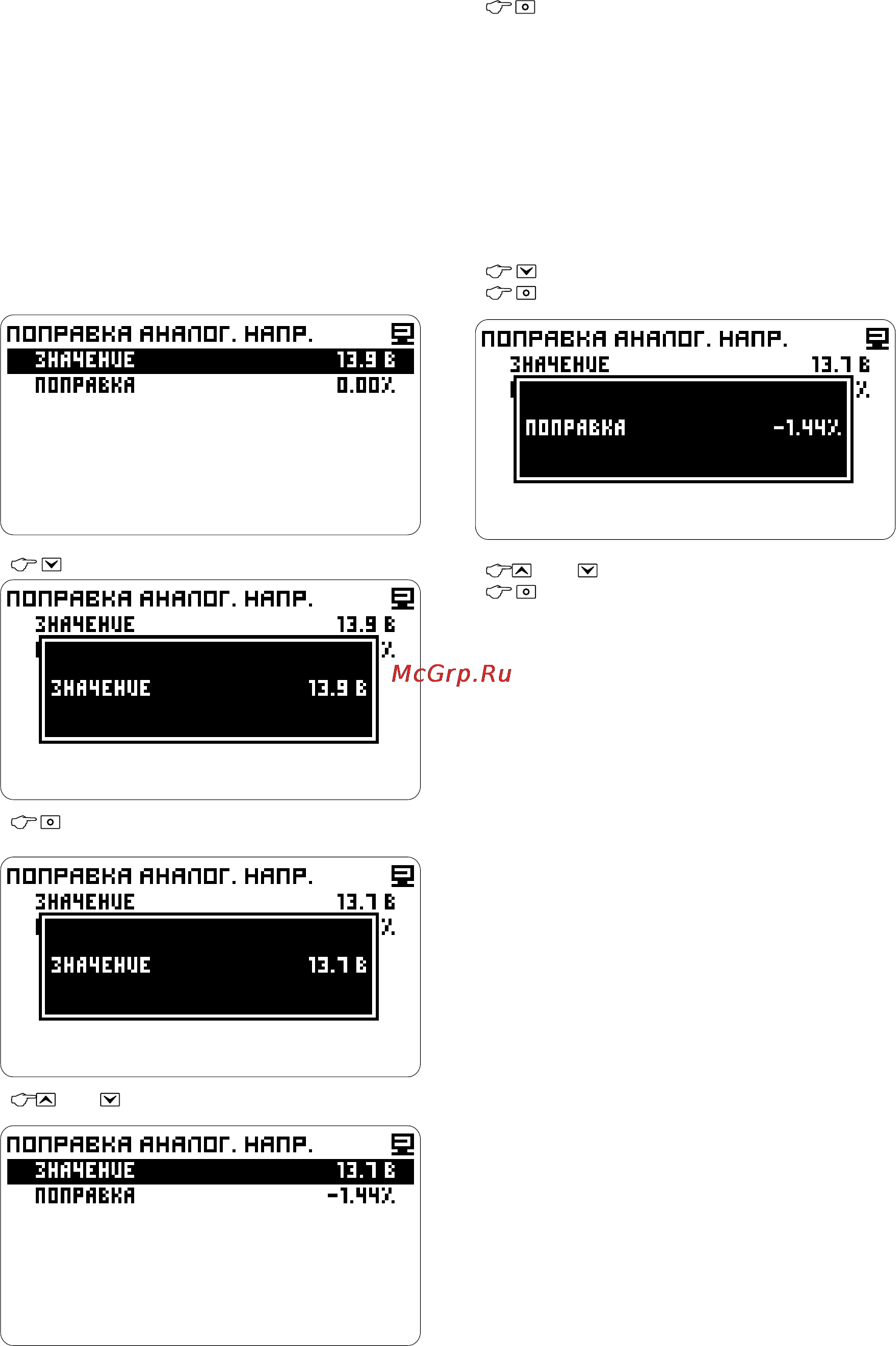

ПОПРАВКА АНАЛОГОВЫХ ДАТЧИКОВ
Корректировка в процентах
- сохраните значение
Компьютер отобразит значение и поправку в
процентах.
Если необходимо, проведите измерения и
произведите корректировку датчиков.
Если поправка известна, либо вы хотите
ВОЛЬТМЕТР АКБ
подобрать коэффициент, то произведите
Проведите измерения:
корректировку следующим образом:
Измерьте напряжение на красном проводе.
Настройка -> Настройки компьютера ->
Произведите корректировку:
ПОПРАВКА АНАЛОГ. НАПР.
Настройка -> Настройки компьютера ->
- выделите строку Поправка %
ПОПРАВКА АНАЛОГ. НАПР.
- перейдите к установке
- выделите строку Значение
или - введите значение коэффициента
- сохраните настройки
При необходимости повторите подбор
коэффициента, пока не найдете необходимый.
- перейдите к установке
или - введите измеренное значение
49
