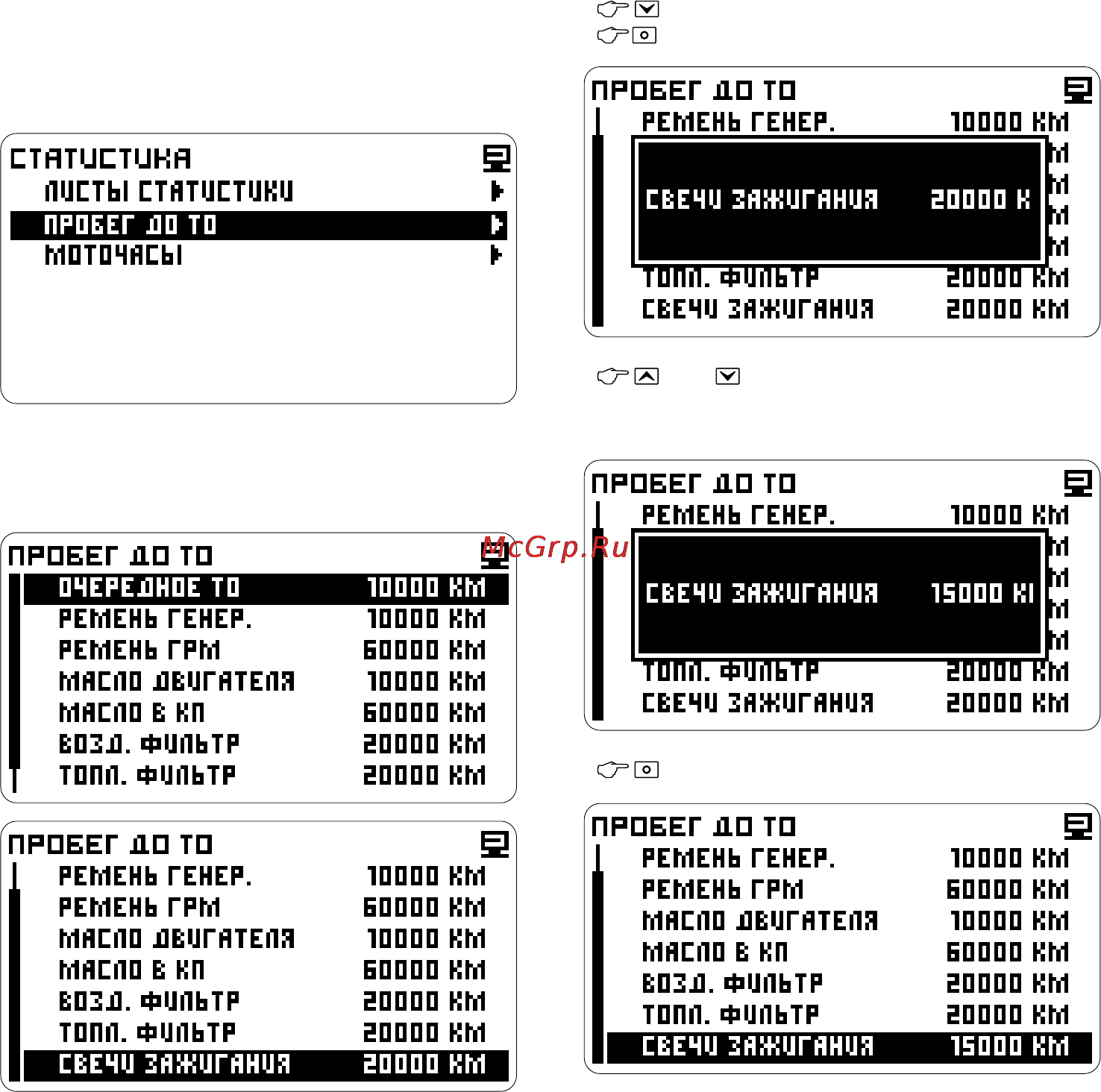

ПРОБЕГ ДО ТО
Статистика -> Пробег до ТО
- выберите название элемента
- перейдите к установке значения
На дисплее представлен список показывающий
пробег оставшийся до очередной замены деталей
автомобиля и ТО.
или - установите счетчик на
рекомендуемое значение, после прохождения
ТО или замены детали.
При подключении компьютера счетчик
автоматически устанавливается на начальные
значения указанные в таблице:
- сохраните изменения
После прохождения ТО, или замены детали
автомобиля необходимо установить значение
счетчика на начало отсчета.
28
