Orion БК-61 CAN [40/68] Настройка расхода топлива
![Orion БК-61 CAN [40/68] Настройка расхода топлива](/views2/1200977/page40/bg28.png)

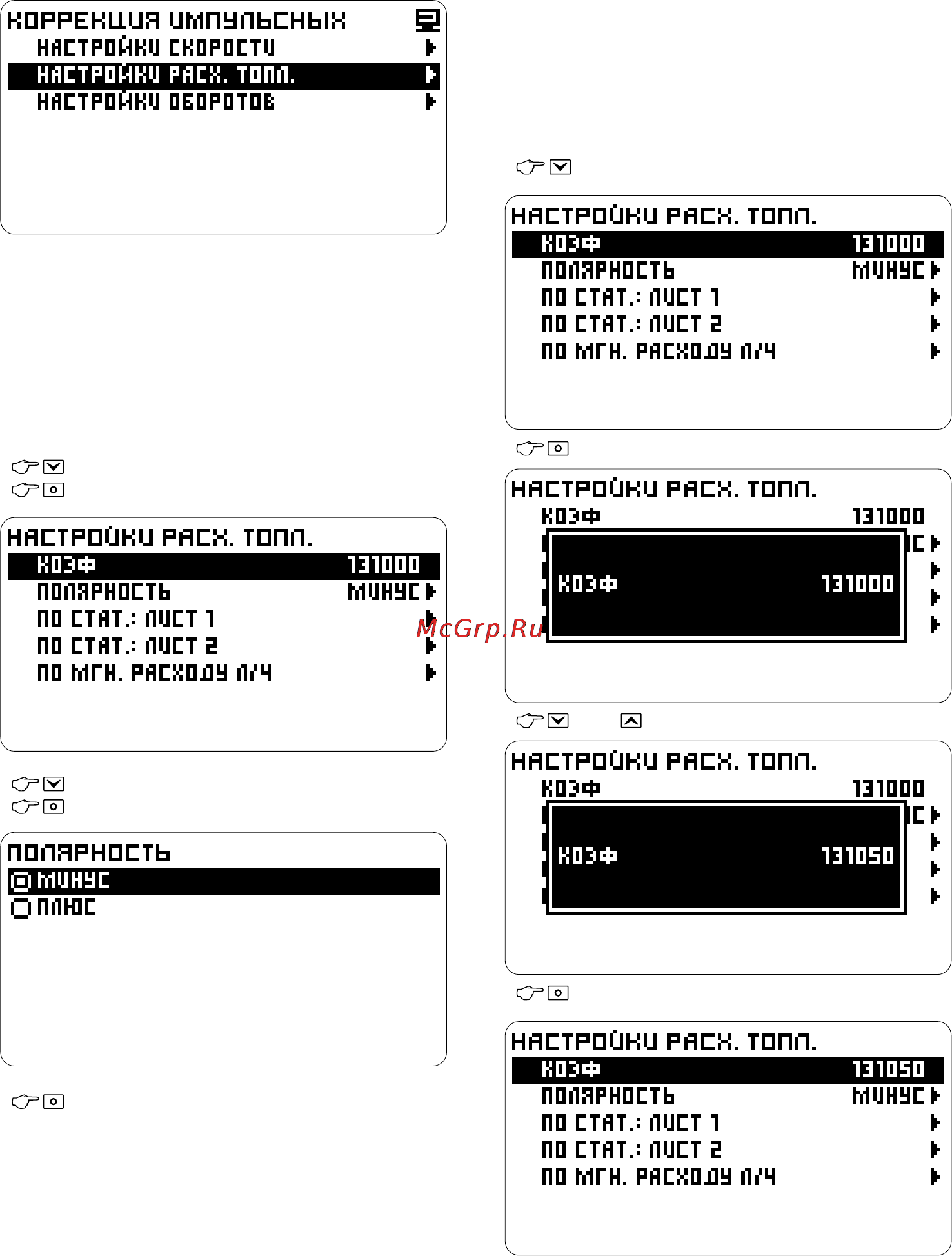

НАСТРОЙКА РАСХОДА ТОПЛИВА
НАСТРОЙКА РАСХОДА ТОПЛИВА
ПО КОЭФФИЦИЕНТУ
Производится при известном коэффициенте
поправки.
Настройка -> Настройки компьютера ->
Коррекция импульсных -> Настройка расхода
топлива
- выберите строку КОЭФФИЦИЕНТ
Выберите полярность управления форсункой.
Измените полярность, если на холостом ходу или
при выключенном двигателе прибор показывает
очень большой расход.
Настройка -> Настройки компьютера ->
Коррекция импульсных -> Настройки расхода
топлива
- перейдите к корректировке
- выберите строку ПОЛЯРНОСТЬ
- перейдите далее
или - введите значение
- выберите полярность
- отметьте
- сохраните значение
- сохраните настройки
Компьютер отобразит коэффициент поправки.
40
