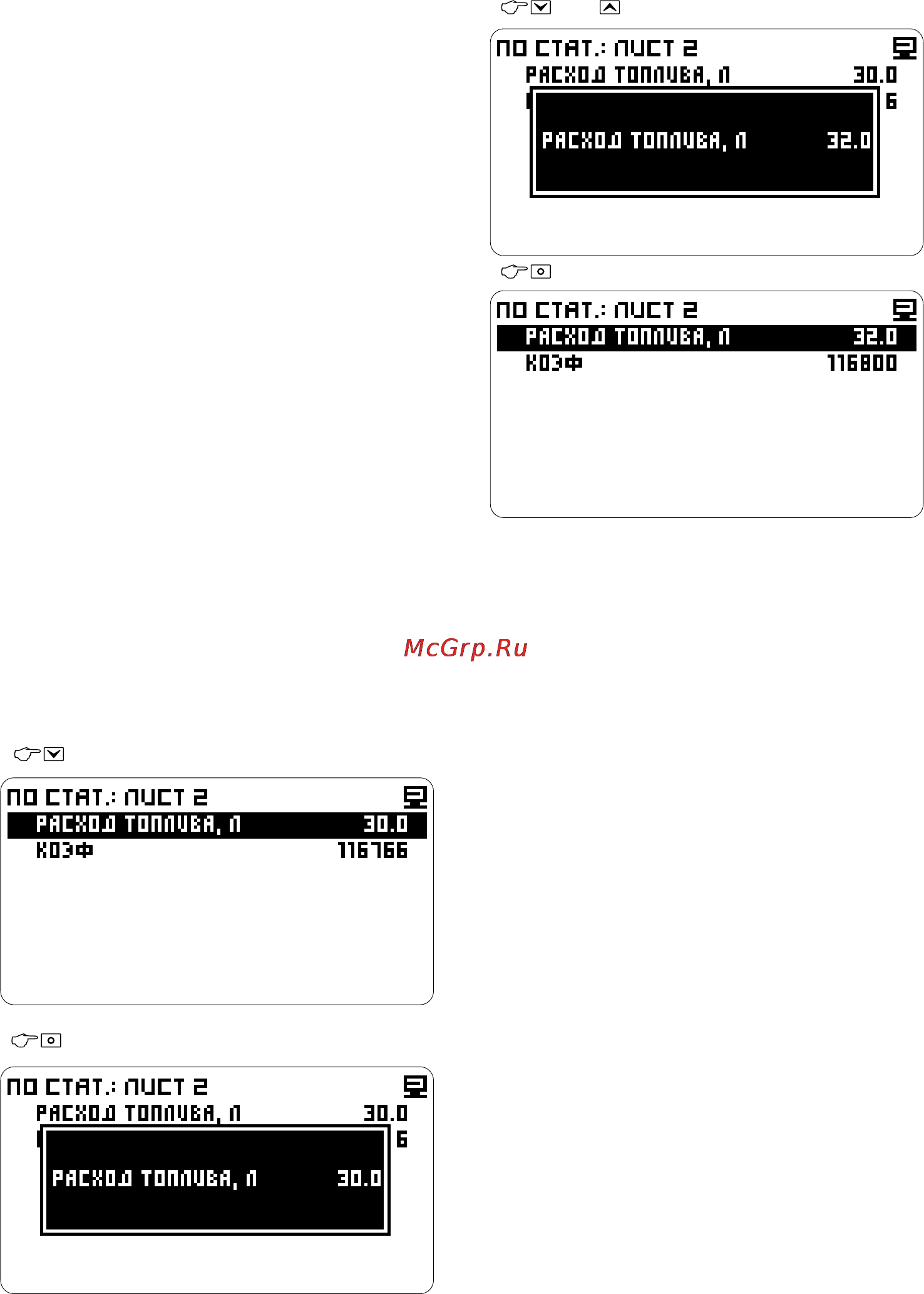

или - введите расход топлива
НАСТРОЙКА РАСХОДА ТОПЛИВА
ПО СТАТИСТИКЕ
Поправка производится по одному из листов
статистики.
В автоматическом режиме рекомендуется
вычисляеть коэффициент только при расходе
топлива большем, чем 20 литров.
Настройка по статистике
ПО РАСХОДУ ТОПЛИВА
- сохраните значение.
Поправка высчитывается по реальному расходу
топлива.
Подготовка данных:
1. Заправьте полный бак.
2. Выберите лист статистики по которому будете
корректировать расход топлива, например лист 2.
3. Сбросьте статистику. Раздел Статистика.
Компьютер отобразит значение расхода
топлива и поправку в процентах.
4. Израсходуйте примерно 30-40 литров бензина.
5. Заправьте полный бак и запишите количество
Настройка по статистике
топлива, залитого на заправочной станции.
ПО КОЭФФИЦИЕНТУ
Производится при известном коэффициенте
Настройка -> Настройки компьютера ->
поправки.
Коррекция импульсных -> Настройка расхода
Настройка -> Настройки компьютера ->
топлива -> По стат.: Лист 2
Коррекция импульсных -> Настройка расхода
- выберите РАСХОД ТОПЛИВА, Л
топлива -> По статистике: Лист 2 ->
Коэффициент
Ввод поправки выполняется аналогично
пункту: Настройка расхода топлива по
коэффициенту.
- перейдите к корректировке
41
