CHEVROLET
AVEO

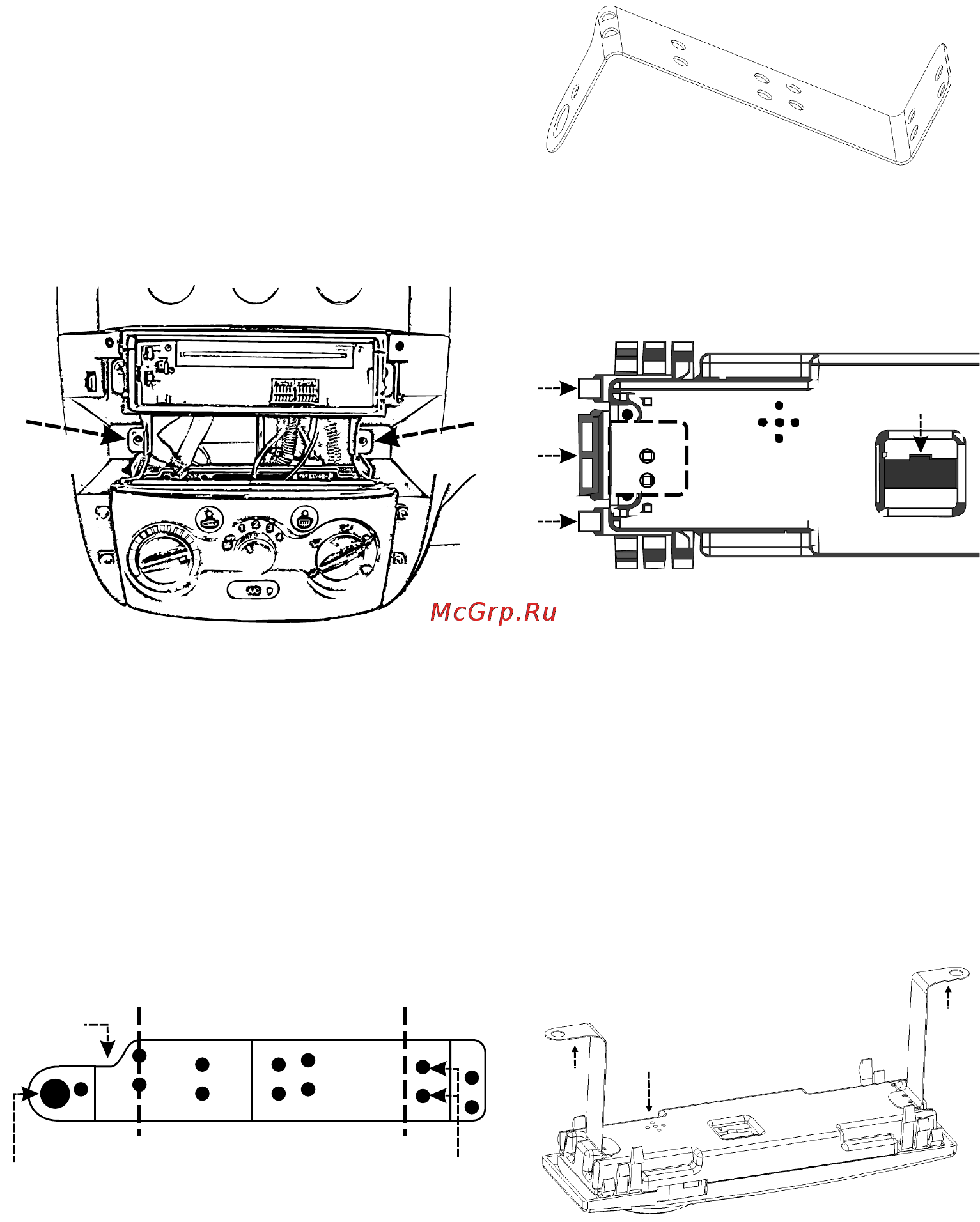

Дисплей устанавливается в отсек перчаточного
ящика в передней консоли, расположенный под
отсеком для магнитолы.
1. Снимите боковые заглушки передней
консоли, расположенные справа и слева от
магнитолы, подденьте плоской отверткой и
потяните на себя, при этом проследите, чтобы не
потерялись фиксаторы.
2. Выкрутите штатные винты крепления
перчаточного ящика, винты расположены
в углублении по бокам от ящика, рис. 3.19.
3. Вытащите перчаточный ящик.
4. Выведите в отсек шлейф бортового
компьютера.
5. Компьютер устанавливается на двух
кронштейнах.
Кронштейн, внешний вид которого приведен
на рис. 3.20, представляет собой металлическую
пластину.
17
штатный
винт
штатный
винт
КОНСОЛЬ:
Рис. 3.19
отверстия для
крепления к БК
линия сгиба
вырез
отверстие для
крепления
в автомобиле
КРОНШТЕЙН:
Рис. 3.20
линия сгиба
6. Согните пластины по линиям сгиба, рис. 3.21,
так, как показано на рисунке 3.22. Учитывайте,
что кронштейны будут устанавливаться один
с правой, другой с левой стороны, сгибайте их
в противоположные стороны (зеркально).
7. На задней панели бортового компьютера
необходимо отломать с боковых сторон угловые
упоры и центральные защелки, как показано на
рисунке 3.23.
8. Устанавливаются кронштейны, как показано
на рисунке 3.24. Прикладываем согнутый
кронштейн короткой стороной к задней панели,
часть с большим круглым отверстием приподнята.
При этом фигурный вырез кронштейна должен
быть обращен в противоположную от динамика
сторону. Рис. 3.23 и рис. 3.24.
9. На задней панели компьютера с боковых
сторон находится по пять отверстий. Прикрутите
кронштейн саморезами через пару ближайших к
сгибу крепежных отверстий, в отверстия “3” и “4”
на задней панели компьютера, рис. 3.23. Таким же
образом прикрутите второй кронштейн с другой
стороны. Рис. 3.24.
Рис. 3.22
КРОНШТЕЙН:
Рис. 3.23
ключ на
разъеме
шлейфа
отверстия для
крепления
кронштейна
1
2
3
4
5
удалить
динамик
КОРПУС ПРИБОРА ВИД СЗАДИ:
КОРПУС ПРИБОРА
С КРОНШТЕЙНАМИ:
Рис. 3.24
динамик
вырез
вырез
