5. Вытащите перчаточный ящик.
6. Выведите шлейф для подключения
бортового компьютера в отсек.
7. Штатные отверстия, через которые крепился
перчаточный ящик, рис. 3.14, необходимо
увеличить (рассверлить, раскрутить саморезами).

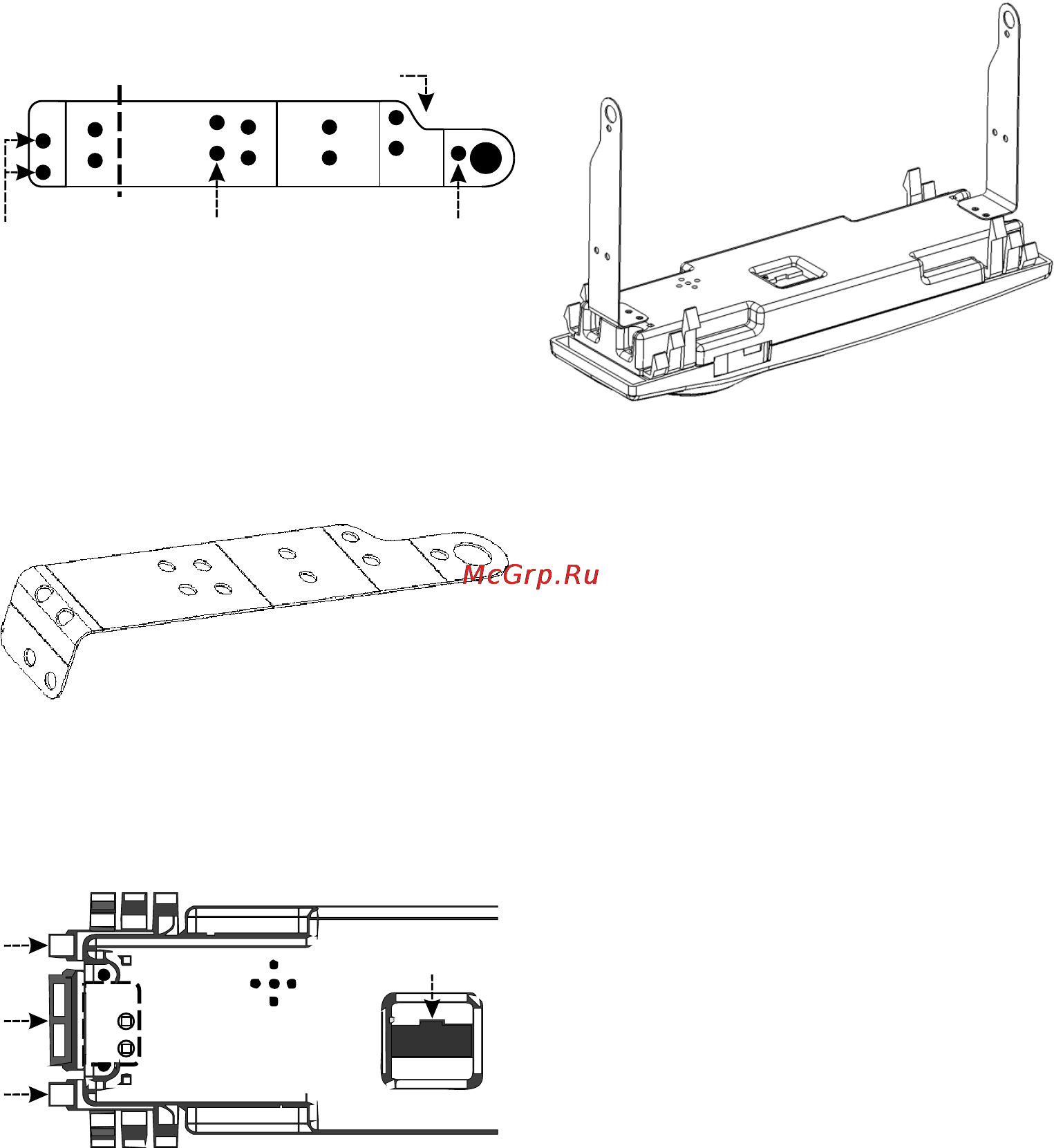

8. Бортовой компьютер устанавливается на
двух кронштейнах. Кронштейн, внешний вид
которого приведен на рис. 3.15, представляет
собой металлическую пластину.
9. Согните пластины по линии сгиба, рис. 3.15,
под прямым углом, как показано на рис. 3.16,
сгибайте кронштейны в противоположные
стороны (зеркально), учитывайте, что
кронштейны будут устанавливаться один с
правой, другой с левой стороны.
10. На задней панели бортового компьютера
необходимо отломать с боковых сторон угловые
упоры и центральные защелки, как показано на
рисунке 3.17.
отверстия для
крепления к БК
линия сгиба
вырез
отверстия для крепления
в автомобиле
КРОНШТЕЙН:
Рис. 3.15
Рис. 3.16
КРОНШТЕЙН:
ключ на
разъеме
шлейфа
отверстия для
крепления
кронштейна
1
2
3
4
5
удалить
динамик
Рис. 3.17
КОРПУС ПРИБОРА ВИД СЗАДИ:
16
11. Устанавливаются кронштейны, как
показано на рисунке 3.18. Прикладываем
согнутый кронштейн короткой стороной к задней
панели прибора. При этом фигурный вырез
кронштейна должен быть обращен в сторону
динамика. Рис. 3.17 и рис. 3.18.
12. На задней панели с боковых сторон
находится по пять отверстий. Прикручиваем
кронштейн саморезами, в отверстия “3” и “4”,
рис. 3.17. Таким же образом прикручиваем второй
кронштейн с другой стороны. Рис. 3.18.
13. После того как все элементы крепления
компьютера установлены, подсоедините шлейф к
бортовому компьютеру
14. Проверьте работоспособность бортового
компьютера.
15. Установите компьютер в отсек. Штатные
отверстия, рис. 3.14, в металлическом блоке через
которые крепился перчаточный ящик и
крепежные отверстия на кронштейнах, должны
совпадать. Наживите и затяните саморезы.
16. Задвиньте блок с магнитолой и бортовым
компьютером.
17. Закрепите блок штатными винтами.
18. Установите на место рамку передней
консоли.
КОРПУС ДИСПЛЕЯ
С КРОНШТЕЙНАМИ:
Рис. 3.18
