Orion БК-61 CAN Инструкция по эксплуатации онлайн [22/68] 171335
![Orion БК-61 CAN Инструкция по эксплуатации онлайн [22/68] 171335](/views2/1200977/page22/bg16.png)

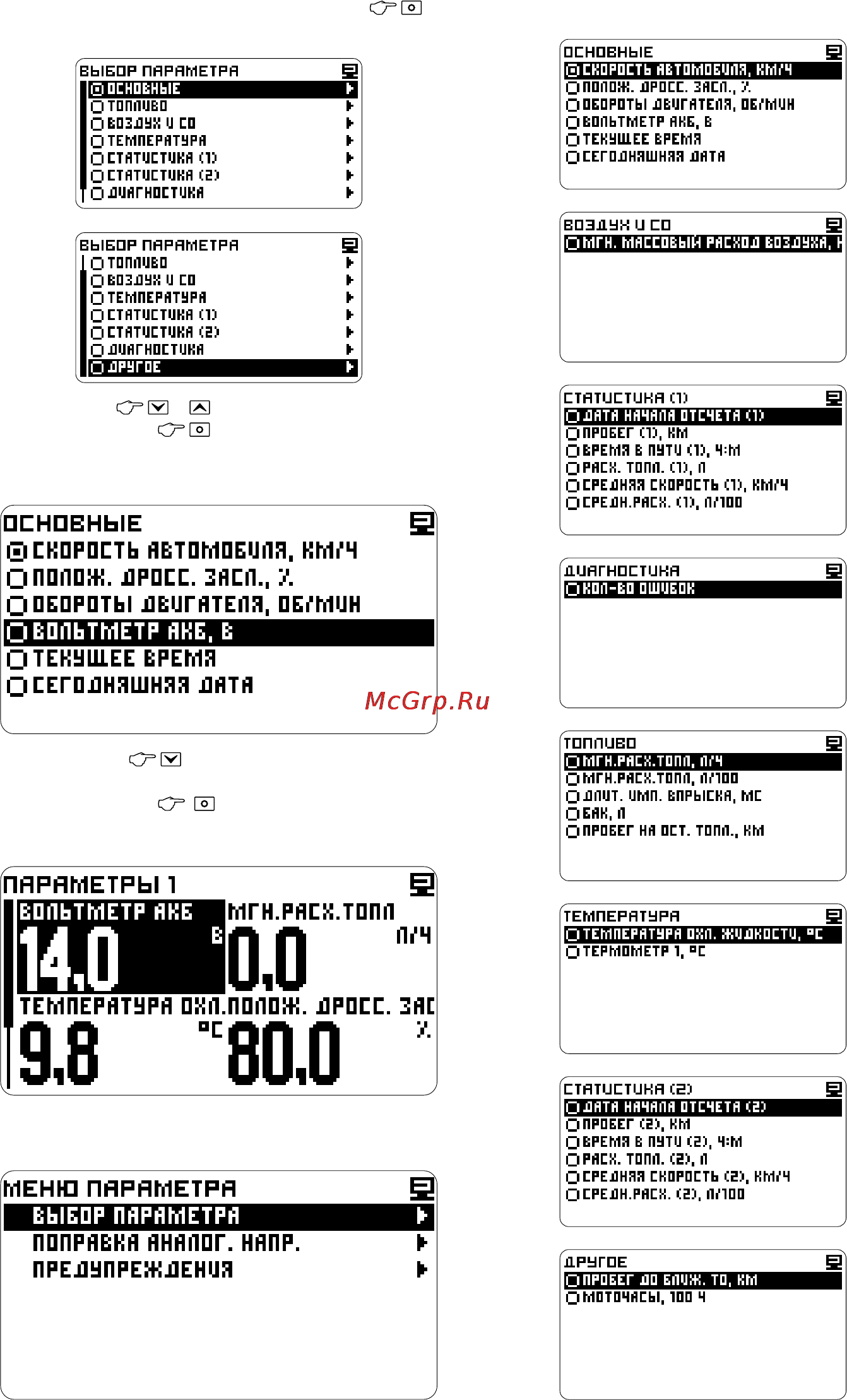

На пункте Выбор параметра нажмите , Списки разделов Выбор параметра:
откроется список разделов:
Стрелками и выберите интересующий
раздел и нажмите
Например: выберем из раздела Основные
параметр Вольтметр АКБ, В
Переместим указатель на новый
параметр
После нажатия мы увидим на странице
параметров выбранные показания вольтметра
А в меню параметра подгруженные Поправку
и Предупреждения
22
