Singer 14T968DC Инструкция по эксплуатации онлайн [27/74] 284064
![Singer 14T968DC Инструкция по эксплуатации онлайн [27/74] 284064](/views2/1307846/page27/bg1b.png)
7
4
5
8
9
7
6
3
2
9
1
8
9
6
4
5

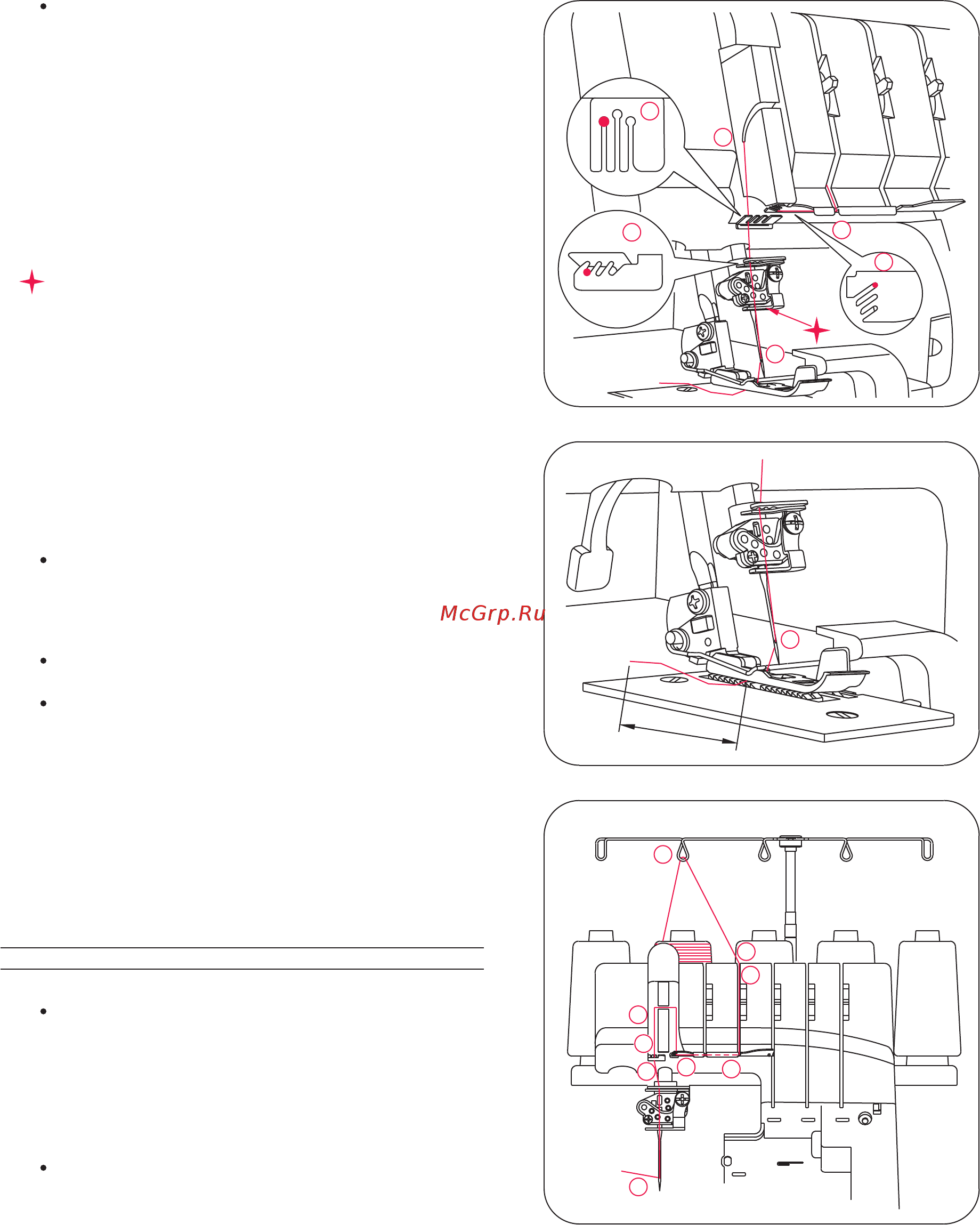

(2) Заправка (Синий цвет)Средней иглы/Иглы для цепного шва
26
(Игла D)
Заправьте нить средней иглы для распошивального
шва/иглы для цепного шва в последовательности 1~9.
Продолжите заправку 4~8.
Примечание: Пропустите нить через передний паз
направителя 5 и далее через нитепритягиватель 6.
Затем проведите нить через левые пазы направителей
7 и 8.
Проденьте нить в ушко иглы 9.
Примечание: для облегчения заправки нити
в иглу используйте пинцет.
Вытяните примерно 10 см нити.
Заведите нить назад под лапку.
Прежде чем вдеть нить в иглу убедитесь в том,
что нить проходит , находящимся
под зажимом для игл.
перед направителем
Поднимите лапку для размыкания дисков натяжения.
10 см
