27

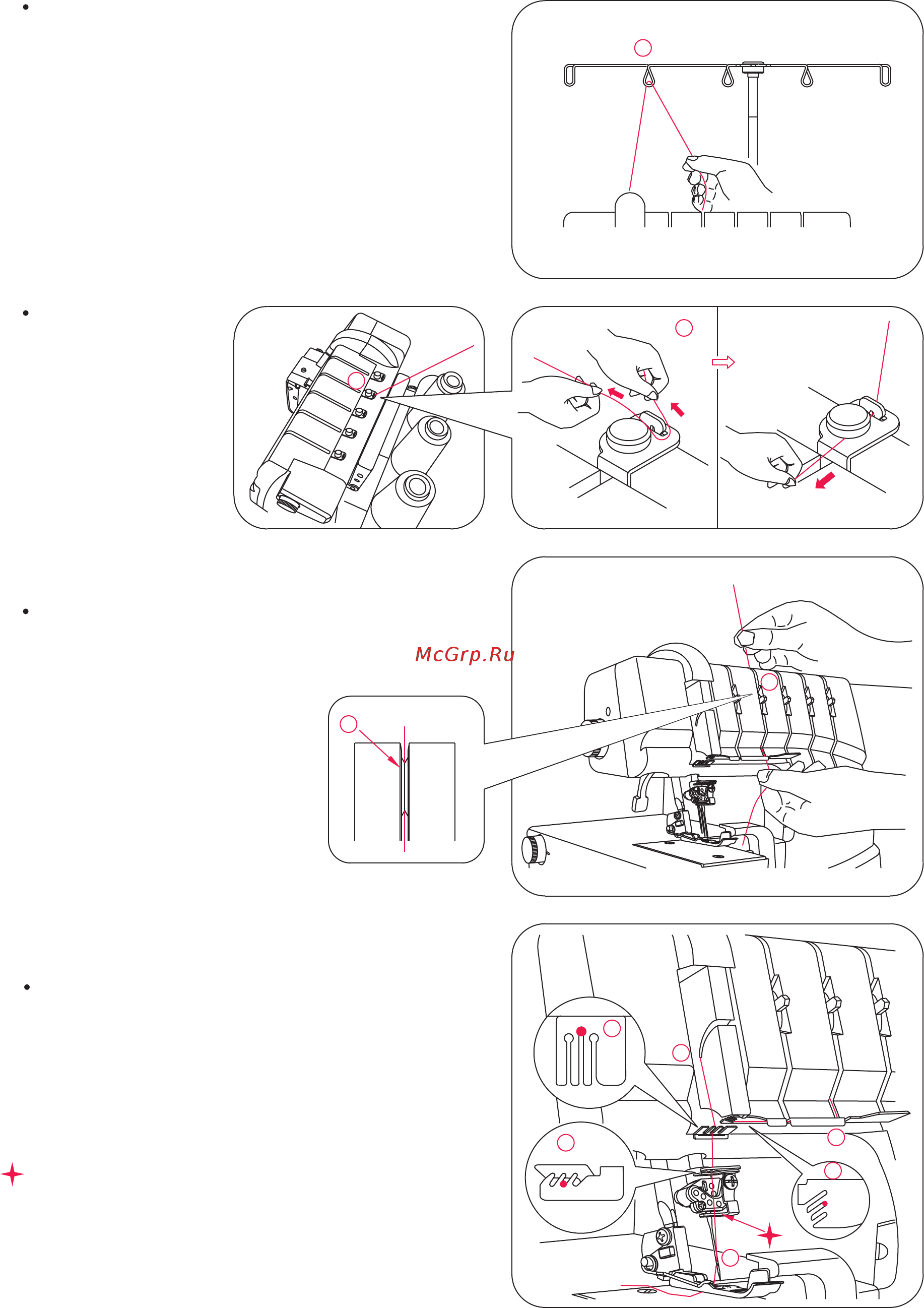

Плотно удерживая нить, протяните ее между дисками
натяжения 3.
Продолжите заправку нити 4~8.
Протяните нить через направитель 1.
Протяните нить через
направитель на корпусе
машины как показано
на рисунках справа.
Прежде чем вдеть нить в иглу убедитесь в том,
что нить проходит , находящимся
под зажимом для игл.
перед направителем
Примечание: Опустите нить в средний паз
направителя 5 и в щель нитепритягивателя 6.
Затем пропустите нить через средние пазы
направителей 7 и 8.
