Singer 14T968DC Инструкция по эксплуатации онлайн [29/74] 284064
![Singer 14T968DC Инструкция по эксплуатации онлайн [29/74] 284064](/views2/1307846/page29/bg1d.png)
2
2
1
9
6
7
8
5
4
3
2
1
9

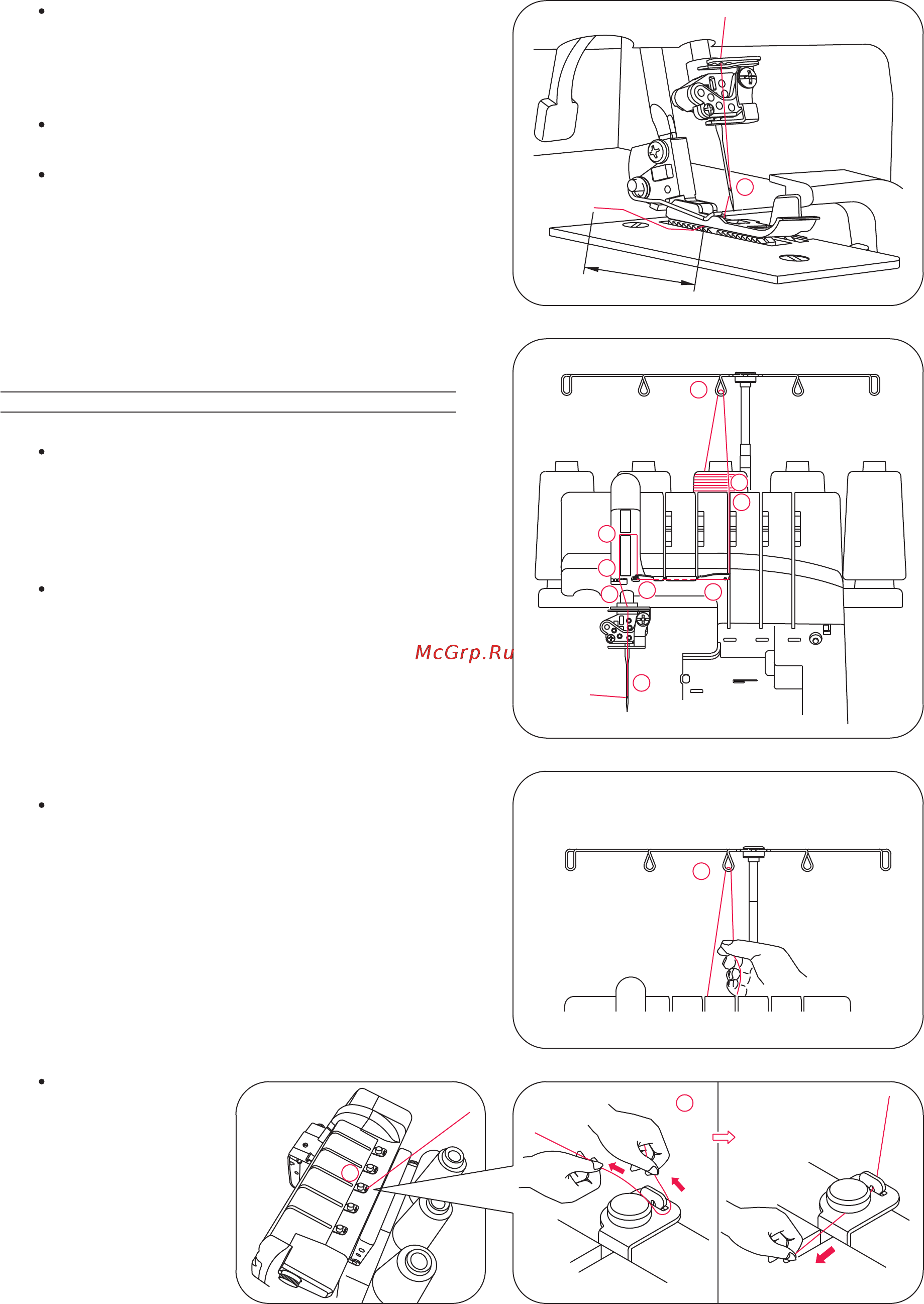

(3) Заправка (Зеленый цвет)Правой иглы
(Игла E)
28
Заправьте правую нить для распошивального шва
в последовательности 1-9.
Пропустите нить через направитель 1.
Пропустите нить через
направитель на
корпусе машины как
показано на рисунках
справа.
Пропустите нить через ушко средней иглы 9.
Примечание: Для облегчения заправки нити
в иглу используйте пинцет.
Вытяните нить примерно на 10 см.
Заведите нить назад под лапку.
Поднимите лапку для размыкания дисков натяжения.
10 см
