1. Installazione e funzionamento
Per il collegamento elettrico, vedere paragrafo
8. Schema di cablaggio elettrico.
Per la regolazione dell'interruttore a galleggiante,
consultare le istruzioni di installazione e funziona-
mento della pompa.
2. Descrizione generale
Il quadro di controllo è costituito da cavi e da disposi-
tivi per il monitoraggio della pompa collegata.
* Esistono due tipi di cavo: uno per le pompe
Unilift AP12, AP35, e AP50 e un altro per le
pompe Unilift AP35B o AP50B.
3. Applicazioni
Il quadro di controllo è studiato per la protezione e
l'avviamento/arresto delle pompe trifase, tipo:
Unilift AP12
Unilift AP35
Unilift AP50
Unilift AP35B
Unilift AP50B.
4. Funzionamento
Il quadro di controllo incorpora un contattore trifase
con relè termico. Il contattore, attivato dall'interrut-
tore a galleggiante, avvia e arresta la pompa.
Quando il contatto nell'interruttore a galleggiante è
chiuso, il contattore mette in funzione la pompa
Vedere anche il paragrafo 7. Descrizione del funzio-
namento.
5. Pulsanti
Sul quadro di controllo ci sono due pulsanti, uno per
avviare la pompa e l'altro per arrestarla o per ese-
guire il reset del relè termico.
I pulsanti sono:
5.1 Avviamento/arresto della pompa
5.2 Reset dell'interruttore termico
Se il relè termico è scattato, può essere resettato
premendo leggermente il pulsante "O".
Risultato:
6. Ricambi
Non esistono pezzi di ricambio per il quadro di con-
trollo.
Prima di iniziare le procedure di installa-
zione, leggere attentamente le presenti
istruzioni di installazione e funzionamento.
Per il corretto montaggio e funzionamento
della pompa, rispettare anche le disposi-
zioni locali e la pratica della regola d’arte.
TM03 0284 4704

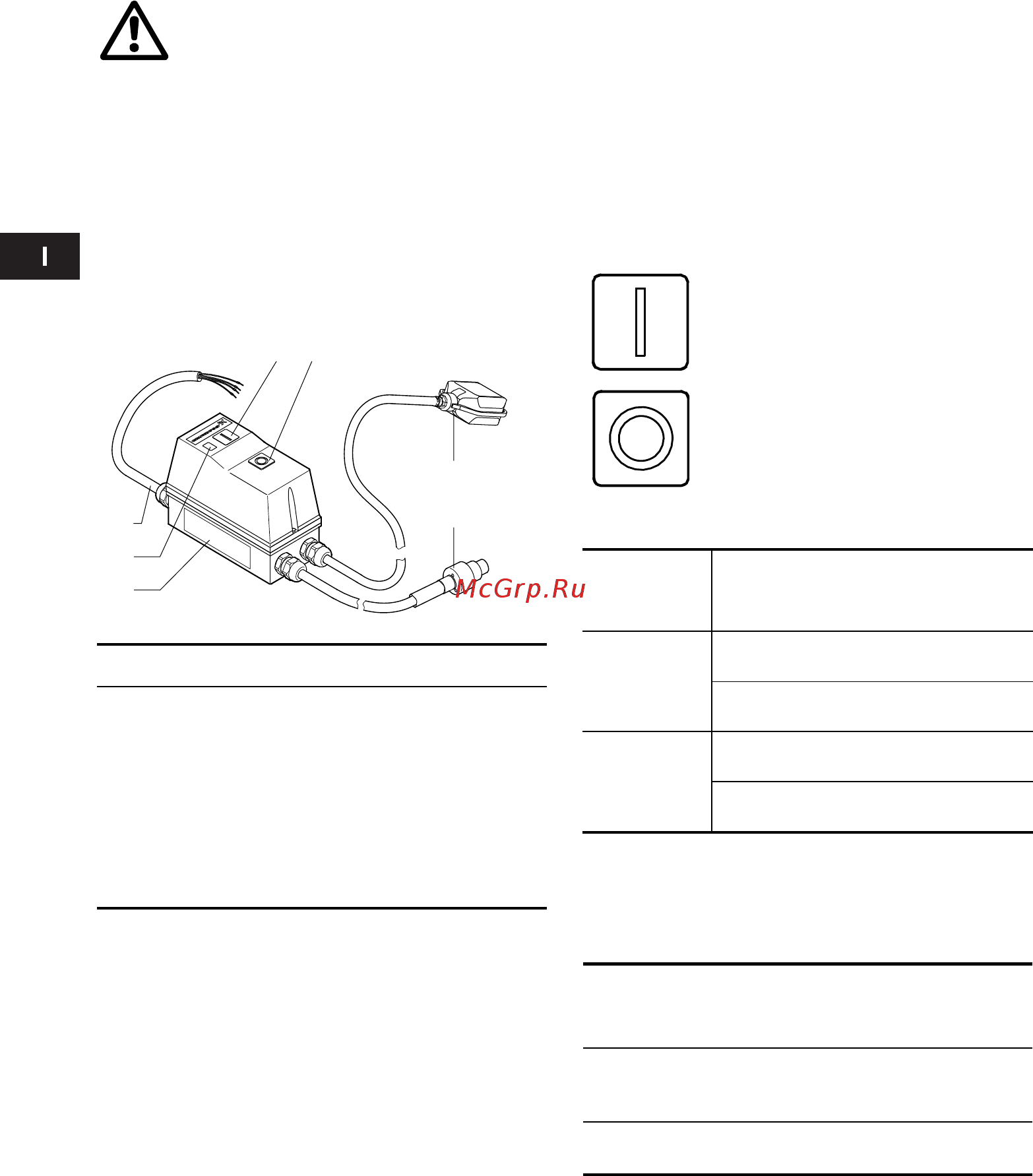

Pos. Descrizione
1 Cavo di alimentazione
2 Spia luminosa, di funzionamento
3 Pulsante di avviamento
4 Pulsante di arresto/reset
5 Interruttore a galleggiante
6 Cavo motore *
7 Targhetta di identificazione
34
6
5
1
2
7
Start (Avviamento)
Stop (Arresto)/Reset
Azione
Se il contatto
dell'interruttore
a galleggiante è
Premere il
pulsante "I".
chiuso,
la pompa si av-
via.
aperto,
la pompa non si
avvia.
Premere leg-
germente il
pulsante "O".
chiuso,
la pompa si arre-
sta.
aperto,
la pompa si arre-
sta.
Se il contatto dell’in-
terruttore a galleg-
giante è
aperto,
il relè termico è interve-
nuto, ma la pompa non si
avvia.
chiuso,
il relè termico è interve-
nuto e la pompa si avvia.
