1. Montage und Betrieb
Elektrischer Anschluß, siehe Abschnitt 8. Schaltbild.
Einstellung des Schwimmerschalters, siehe Mon-
tage- und Betriebsanleitung der Pumpe.
2. Allgemeine Beschreibung
Der Schaltkasten besteht aus Kabeln und einem
Gehäuse mit verschiedenen Teilen zur Steuerung
der angeschlossenen Pumpe.
* Es gibt zwei Kabeltypen: Ein für Unilift AP12,
AP35 und AP50 und ein für Unilift AP35B und
AP50B.
3. Verwendungszweck
Der Schaltkasten wird zum Schutz und Ein-/Aus-
schalten der folgenden Drehstrompumpen verwen-
det:
• Unilift AP12
• Unilift AP35
• Unilift AP50
• Unilift AP35B
• Unilift AP50B.
4. Funktion
Der Schaltkasten enthält ein Dreiphasenschütz mit
einem Thermorelais. Das Schütz wird von einem
Schwimmerschalter ein- und ausgeschaltet und
schaltet dadurch die Pumpe ein und aus. Ist der
Schwimmerschalterkontakt geschlossen, wird das
Schütz angesteuert und die Pumpe läuft an. Siehe
auch Abschnitt 7. Funktionsschema.
5. Drucktasten
Der Schaltkasten besitzt zwei Tasten, eine Taste zur
Einschaltung der Pumpe und eine Taste zur Wieder-
einschaltung des Thermorelais.
Kennzeichnung der Tasten:
5.1 Ein-/Ausschalten der Pumpe
5.2 Wiedereinschaltung des Thermorelais
Hat das Thermorelais ausgelöst, lässt es sich durch
kurzzeitiges Drücken der Taste "O" wiedereinschal-
ten.
Ergebnis:
6. Wartung
Keine Serviceteile sind für den Schaltkasten erhält-
lich.
Diese Montage- und Betriebsanleitung
ist unbedingt vor Montage und Inbe-
triebnahme vom Monteur zu lesen. Wei-
terhin sind die nationalen Vorschriften
zu beachten.

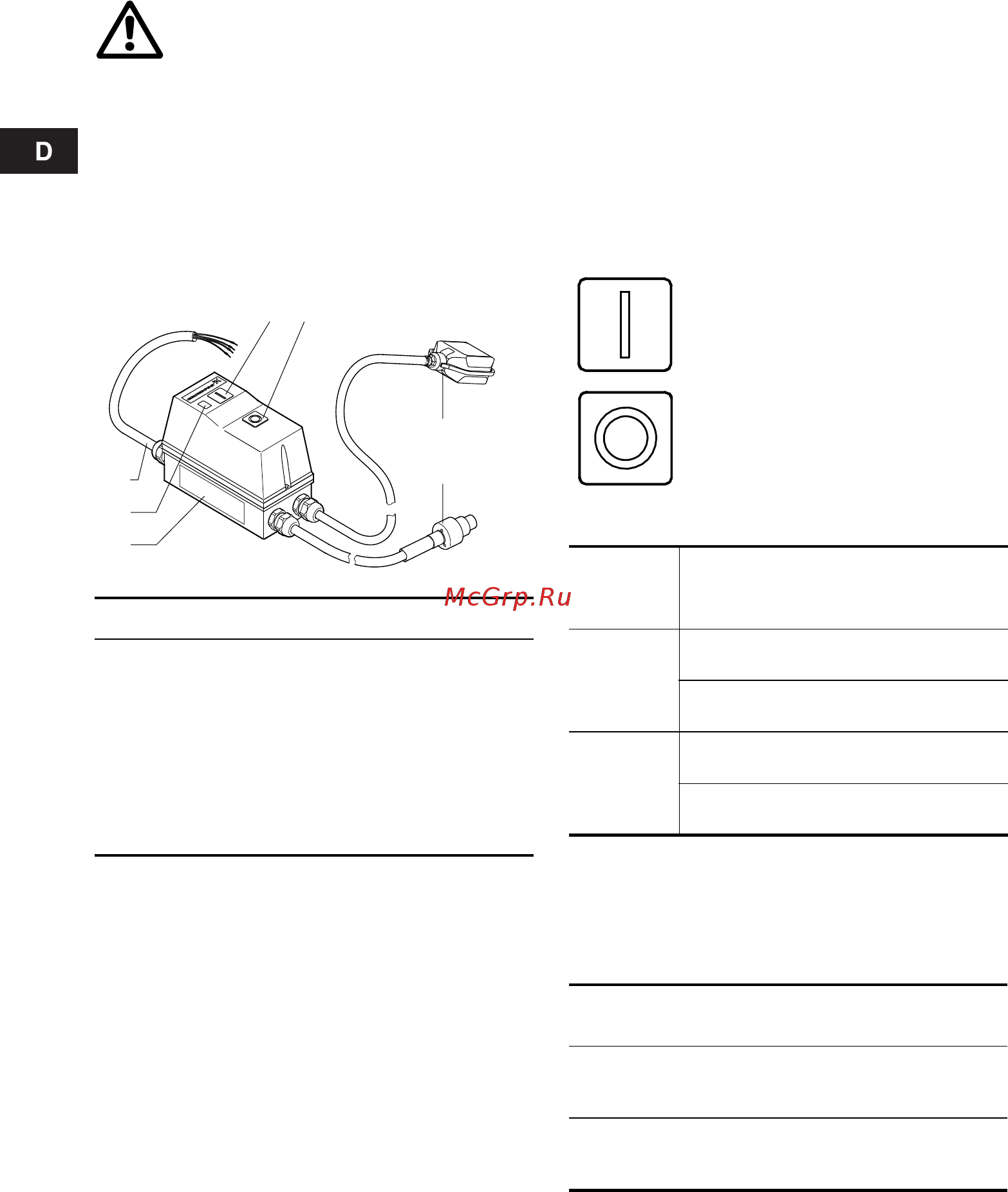

TM03 0284 4704
Pos. Beschreibung
1 Netzkabel
2 Meldeleuchte, Betrieb
3 Drucktaste, Einschalten
4 Drucktaste, Ausschalten/Quittieren
5 Schwimmerschalter
6 Motorkabel *
7 Leistungsschild
34
6
5
1
2
7
Einschalten
Ausschalten/Quittieren
Vorge-
hensweise
Ist der Schwim-
merschalter-
kontakt
Taste "I"
eindrü-
cken.
geschlossen,
läuft die Pumpe
an.
geöffnet,
bleibt die Pumpe
ausgeschaltet.
Taste "O"
kurzzeitig
drücken.
geschlossen,
schaltet die
Pumpe aus.
geöffnet,
schaltet die
Pumpe aus.
Ist der Schwimmer-
schalterkontakt
geöffnet,
schaltet das Thermorelais
ein, aber die Pumpe bleibt
ausgeschaltet.
geschlossen,
schaltet das Thermorelais
ein und die Pumpe läuft
wieder an.
