11
7. Descrizione del funzionamento
Il quadro di controllo deve essere collegato alla rete
esterna. Se la pompa non è installata vicino all'inter-
ruttore di rete, per questioni di sicurezza, il quadro
deve essere dotato di blocco per impedire che venga
azionato quando non previsto.
Assicurarsi che la tensione e la frequenza indicati
sulla targhetta della pompa siano compatibili con
l'alimentazione elettrica a cui verranno utilizzati.

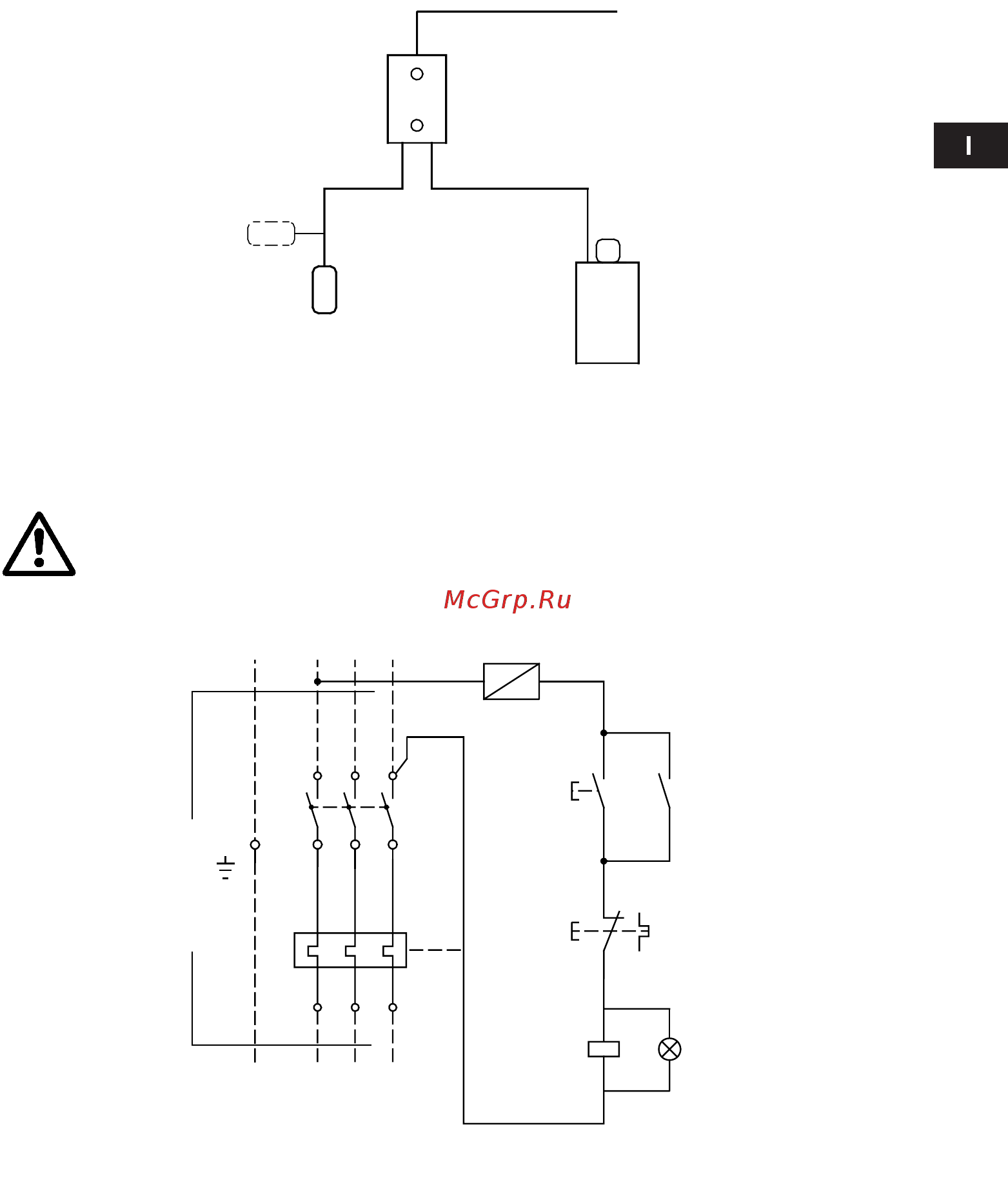

Schema di bloccaggio per il monitoraggio dei livelli:
8. Schema di cablaggio elettrico
Il collegamento elettrico deve essere realizzato nel
rispetto delle norme locali.
Schema elettrico del quadro di controllo:
TM01 1267 4097
Quadro di controllo
Chiuso
Pompa
A
limentazione
Aperto
Prima di iniziare a lavorare sul quadro di controllo, assicurarsi di avere tolto l’alimentazione elettrica
e che non possa essere accidentalmente ripristinata.
Il quadro di controllo deve essere sempre collegato a una presa dotata di messa a terra. L'installa-
zione permanente deve essere dotata di interruttore per le dispersioni verso terra (ELCB) con una
corrente alternata <30 mA.
TM03 0287 4704
PE
L1 L2
L3
1
3
5
24 6
T1
T2 T3
PE
PE
L1 L2
L3
T1
T2
T3
95
96
13
14
A2
A1
KM1
O/R
KM1
H1
N
KM 1/5
Soggetto a modifiche.
