16
1. Εγκατάσταση και λειτουργία
Γιά την ηλεκτρική σύνδεση, βλέπε μέρος
8. Διάγραμμα σύνδεσης.
Γιά τη ρύθμιση του πλωτηροδιακόπτη βλέπε στις
οδηγίες εγκατάστασης και λειτουργίας της αντλίας.
2. Γενική περιγραφή
Το κουτί ελέγχου αποτελείται από καλώδια και ένα
κιβώτιο το οποίο περιέχει διάφορα εξαρτήματα για
τον έλεγχο των συνδεδεμένων αντλιών.
* Υπάρχουν δύο τύποι καλωδίου: Ένας για
Unilift AP12, AP35 και AP50 και ένας άλλος για
Unilift AP35B και AP50B.
3. Εφαρμογές
Το κουτί ελέγχου έχει σχεδιασθεί γιά την προστασία
και την εκκίνηση/παύση των ακόλουθων τύπων
τριφασικών αντλιών:
• Unilift AP12
• Unilift AP35
• Unilift AP50
• Unilift AP35B
• Unilift AP50B
4. Λειτουργία
Το κουτί ελέγχου περιλαμβάνει ένα τριφασικό ρελέ με
θερμικό. Το ρελέ ενεργοποιείται ή όχι από ένα
πλωτηροδιακόπτη και έτσι ξεκινά και σταματά η
αντλία. Οταν η επαφή στον πλωτηροδιακόπτη είναι
κλειστή, το ρελέ ενεργοποιείται και η αντλία ξεκινά.
Βλέπε επίσης μέρος 7. Διάγραμμα λειτουργίας.
5. Κουμπιά
Το κουτί ελέγχου έχει δύο κουμπιά, ένα γιά την
επανάταξη του θερμικού και ένα γιά δοκιμή της
αντλίας.
Τα κουμπιά επισημαίνονται:
5.1 Εκκίνηση και διακοπή της αντλίας
5.2 Επανάταξη θερμικού
Αν πέσει το θερμικό, μπορεί να επαναταχθεί με
πίεση του κουμπιού "O".
Αποτέλεσμα:
6. Service
Δεν γίνεται service στο κουτί ελέγχου.
Μελετείστε τις παρούσες οδηγίες
εγκατάστασης και λειτουργίας πριν
ξεκινήσετε την τοποθέτηση. Η εγκατάσταση
και λειτουργία θα πρέπει να γίνεται
σύμφωνα με τους κανονισμούς και τους
κανόνες της τέχνης.

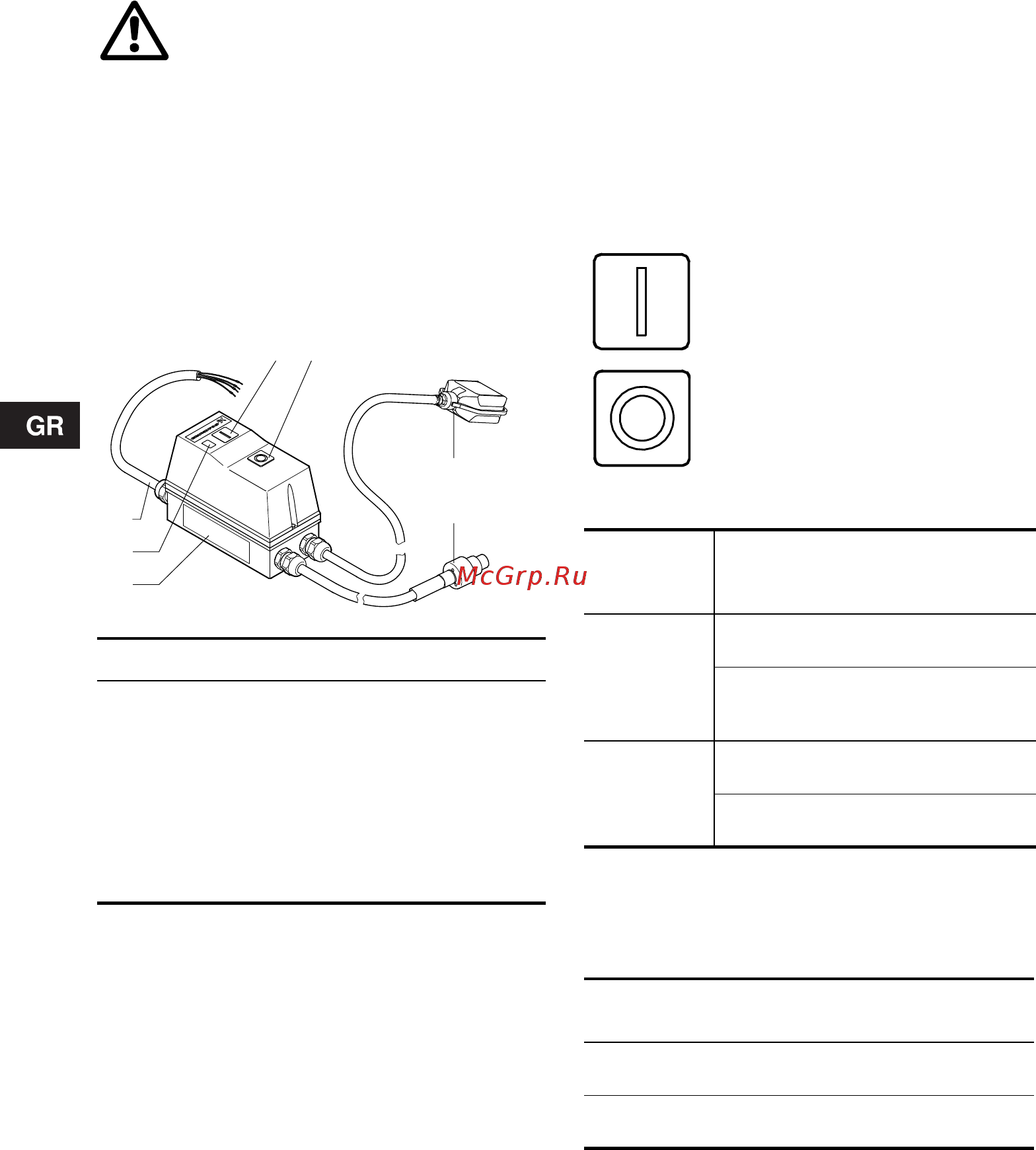

TM03 0284 4704
Θέση. Περιγραφή
1 Καλώδιο παροχής
2 Ενδεικτική λυχνία, λειτουργία
3 Πλήκτρο λειτουργίας
4 Πλήκτρο διακοπής / επανάταξης
5 Πλωτηροδιακόπτης
6 Καλώδιο κινητήρα
*
7 Πινακίδα
34
6
5
1
2
7
Εκκίνηση
Διακοπή / επανάταξη
Ενέργεια
Αν η επαφή του
πλωτηροδιακό
πτη
Πιέστε το
πλήκτρο "I".
είναι κλειστή,
είναι κλειστή, η
αντλία ξεκινά.
είναι ανοικτή,
είναι ανοικτή, η
αντλία δεν
ξεκινά.
Πιέστε το
κουμπί "O".
είναι κλειστή,
είναι κλειστή, η
αντλία σταματά.
είναι ανοικτή,
είναι ανοικτή, η
αντλία σταματά.
Αν η επαφή του
πλωτηροδιακόπτη
είναι ανοικτή,
το θερμικό
οπλίζει αλλά η
αντλία παραμένει ακίνητη.
είναι κλειστή,
το θερμικό οπλίζει και η
αντλία ξεκινά.
