15

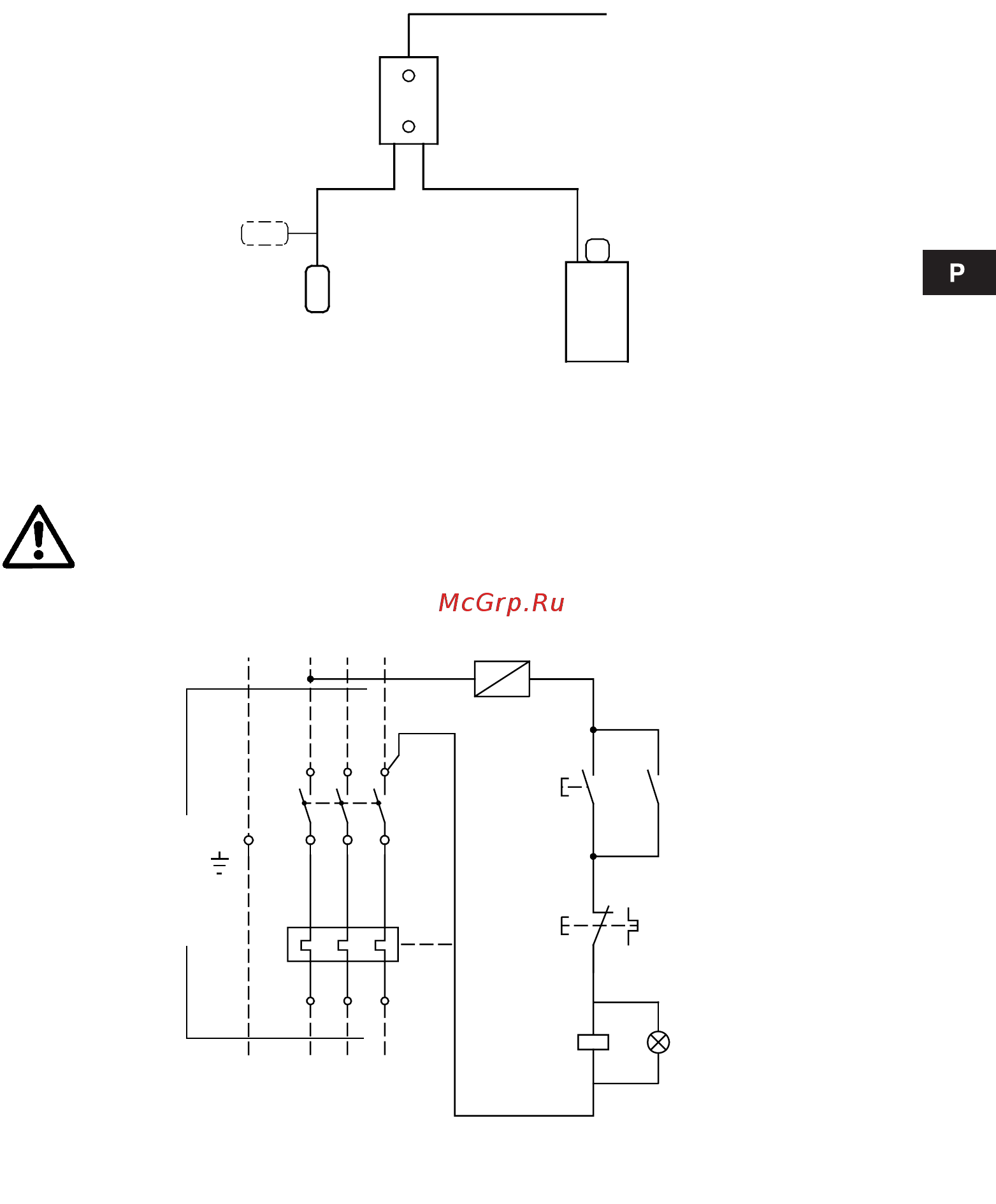

7. Esquema funcional
A caixa de controlo deverá ser ligada a um interrup-
tor de rede externo. Se a bomba não se encontrar
instalada junto ao interruptor de rede, este deverá
ser de um tipo possível de bloquear.
Verifique se a tensão e a frequência de rede indica-
das na placa de identificação da bomba são adequa-
das às características da alimentação eléctrica na
qual se irá utilizar a bomba.
Diagrama de bloco para o controlo de nível:
8. Esquema das ligações eléctricas
As ligações eléctricas deverão ser efectuadas de
acordo com os regulamentos locais.
Diagrama chave para a caixa de controlo do nível:
TM01 1267 4097
Caixa de controlo
Fechado
Bomba
Aberto
Alimentação
eléctrica
Antes de iniciar quaisquer trabalhos na caixa de controlo, certifique-se de que a alimentação eléc-
trica se encontra desligada e que a mesma não poderá ser acidentalmente ligada.
Como medida de precaução, recomenda-se que a caixa de controlo seja ligada a uma tomada com
ligação à massa. A instalação permanente deverá dispor de um interruptor de circuito com fuga de
corrente para a terra (ELCB), com uma corrente de disparo inferior a 30 mA.
TM03 0287 4704
PE
L1 L2
L3
1
3
5
24 6
T1
T2 T3
PE
PE
L1 L2
L3
T1
T2
T3
95
96
13
14
A2
A1
KM1
O/R
KM1
H1
N
KM 1/5
Sujeito a alterações.
