1. Asennus ja käyttö
Sähköliitäntöjen osalta, katso jakso
8. Kytkentäkaavio.
Pintakytkimen säädön osalta, katso pumpun asen-
nus- ja käyttöohjeita.
2. Yleiskuvaus
Kytkentärasia sisältää kaapelit ja kotelon, jossa on
pumpun ohjaamiseen tarvittavat osat.
* Kaapeleita on kahta tyyppiä: Toinen malleille
Unilift AP12, AP35 ja AP50 ja toinen malleille
Unilift AP35B ja AP50B.
3. Käyttö
Kytkentärasiaa käytetään 3-vaiheisten pumppujen
suojaukseen sekä käynnistykseen ja pysäytykseen.
Pumppumallit ovat:
• Unilift AP12
• Unilift AP35
• Unilift AP50
• Unilift AP35B ja
• Unilift AP50B.
4. Toimintatapa
Kytkentärasia sisältää 3-vaihe kontaktorin lämpöre-
leellä. Kontaktori kytkee virran päälle ja pois pinta-
kytkimen ohjaamana, jolloin pumppu vastaavasti
käynnistyy ja pysähtyy. Kun virtapiiri kontaktorissa
sulkeutuu, kontaktori vetää ja pumppu käynnistyy.
Katso myös jakso 7. Toi mintakaavio.
5. Painikkeet
Kytkentärasiassa on kaksi painiketta, yksi lämpöre-
leen kytkemiselle (kuittaus) ja toinen pumpun testa-
ukselle.
Painikkeissa on merkinnät:
5.1 Pumpun käynnistys/pysäytys
5.2 Lämpörele
Jos lämpörele on lauennut se voidaan kytkeä paina-
malla lyhyesti painiketta "O".
Seuraus:
6. Huolto
Kytkentärasiaan ei ole saatavana varaosia.
Ennen kuin kytkentärasian asennus aloite-
taan on tämä asennus- ja käyttöohje luet-
tava huolellisesti. Asennuksen ja käytön
tulee muilta osin noudattaa paikallisia ase-
tuksia ja seurata yleistä käytäntöä.

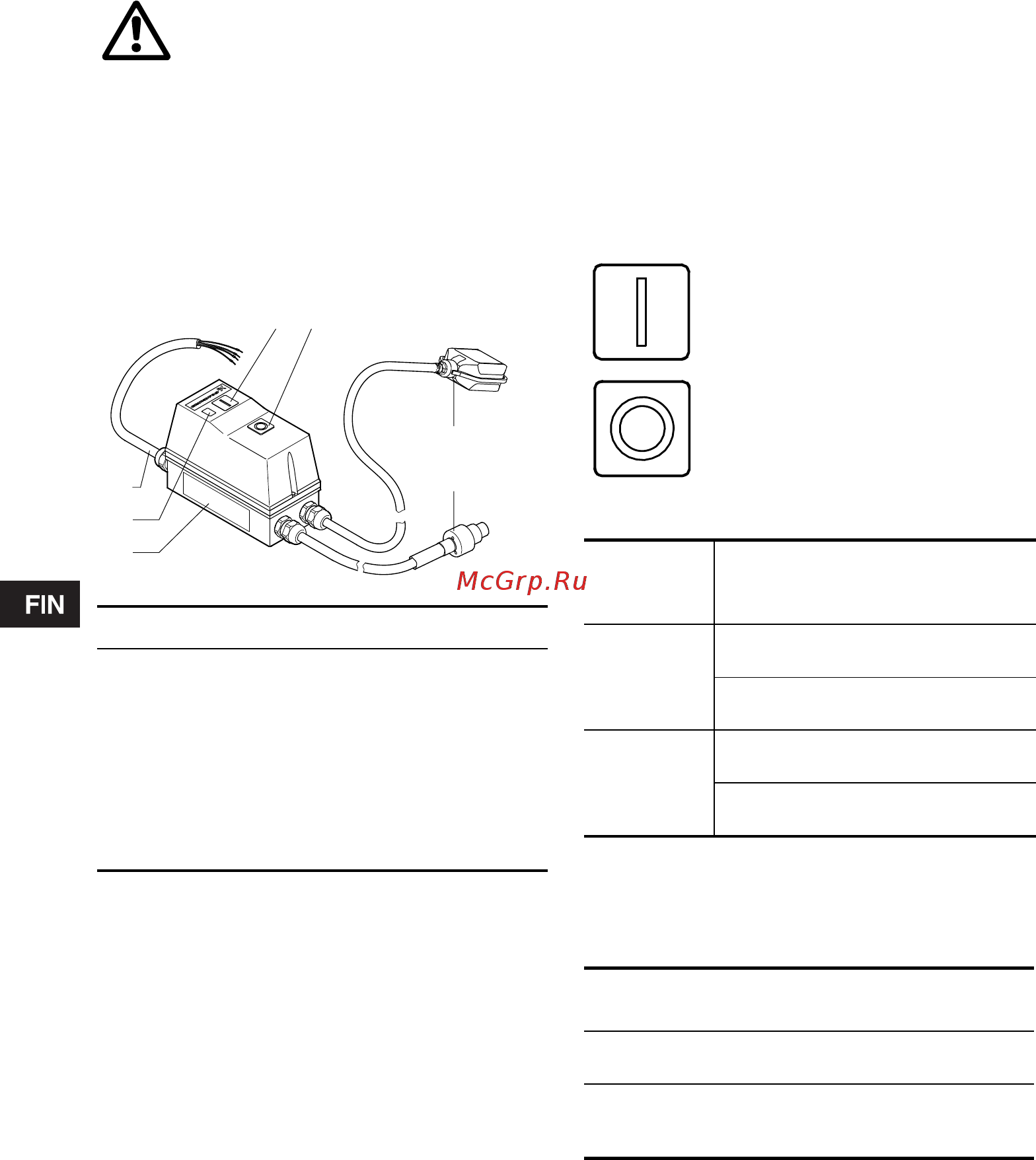

TM03 0284 4704
Pos. Kuvaus
1 Virtakaapeli
2 Merkkivalo, käyttö
3 Painike, käynnistys
4 Painike, pysäytys/nollaus
5 Pintakytkin
6 Moottorin kaapeli *
7 Tyyppikilpi
34
6
5
1
2
7
Käynnistys
Pysäytys/nollaus
Toimenpide
Jos pintakytki-
men virtapiiri
on
Paina paini-
ketta "I".
kiinni,
pumppu käyn-
nistyy.
auki,
pumppu pysyy
pysähtyneenä.
Paina "O"-
painiketta.
kiinni,
pumppu pysäh-
tyy.
auki,
pumppu pysäh-
tyy.
Jos pintakytkimen
virtapiiri on
auki,
lämpörele kytkeytyy mutta
pumppu ei käynnisty.
kiinni,
lämpörele kytkeytyy ja
pumppu käynnistyy uudel-
leen.
