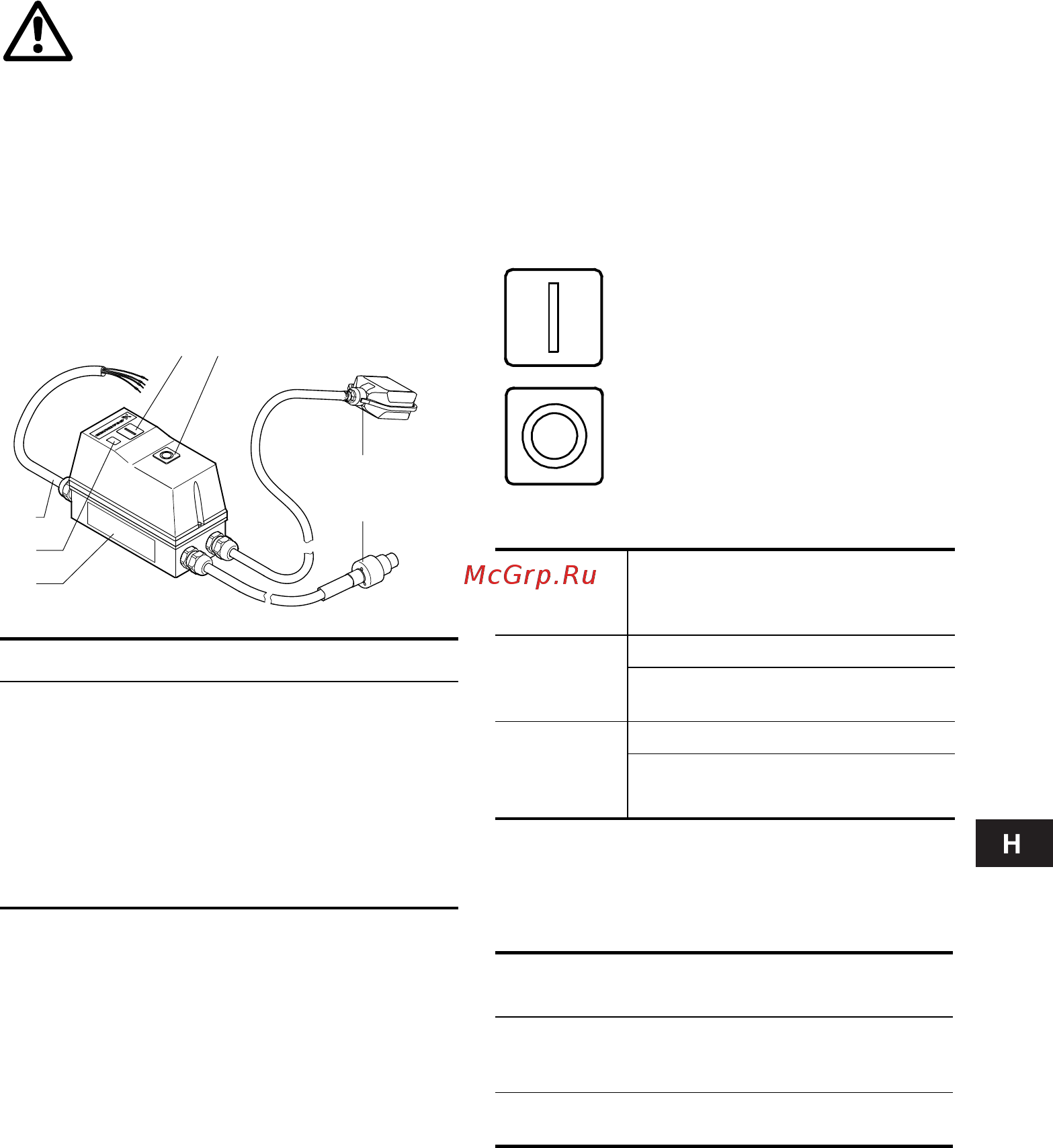

![Grundfos Unilift AP 12.50.11.A1 96010981 [31/51] Telepítés és üzemeltetés](/views2/1367621/page31/bg1f.png)
31
1. Telepítés és üzemeltetés
Az elektromos bekötést lásd a 8. Kapcsolási rajz.
fejezetben.
Állítsuk be az úszókapcsolót, a szivattyú kezelési
utasítása szerint.
2. Általános ismertetés
A vezérlőegység a kábelből és a tokozatból áll,
amely tartalmazza a csatlakoztatott szivattyú
vezérléséhez szükséges elemeket.
* Két típusú kábel létezik: Egyik az Unilift AP12,
AP35 és AP50, egy másik az Unilift AP35B és
AP50B típusokhoz.
3. Alkalmazási terület
A vezérlőegység az alábbi típusú, háromfázisú
szivattyúk védelmére és működtetésére készült:
• Unilift AP12
• Unilift AP35
• Unilift AP50
• Unilift AP35B
• Unilift AP50B.
4. Funkció
A vezérlőegység tartalmaz egy háromfázisú
mágneskapcsolót hőkioldóval. A mágneskapcsolót
egy úszókapcsoló vezérli, amely annak megfelelően
indítja és leállítja a szivattyút. Ha az úszókapcsoló
kontaktusa zár, a mágneskapcsoló behúz és indítja a
szivattyút. Lásd még a 7. Funkció vázlat. fejezetet.
5. Nyomógombok
A vezérlőegységen két nyomógomb van, az egyik a
szivattyú indítására, a másik a leállításra és a
hőkioldó nyugtázására.
A gombok jelzései:
5.1 A szivattyú indítása/leállítása
5.2 Hőkioldó nyugtázása
Ha a hőkioldó leoldott, nyugtázható a "O"
nyomógomb rövid idejű megnyomásával.
Eredmény:
6. Szerviz
A vezérlőegységhez nem áll rendelkezésre
alkatrész.
A telepítés megkezdése előtt feltétlenül
olvassa el ezt a kezelési utasítást.
A telepítés és üzemeltetés során vegyük
figyelembe a helyi előírásokat és
szakmai ajánlásokat.
TM03 0284 4704
Poz. Megnevezés
1 Hálózati kábel
2Jelzőfény, üzem
3 Nyomógomb, indítás
4 Nyomógomb, állj/nyugtázás
5 Úszókapcsoló
6 Motor kábel *
7 Adattábla
34
6
5
1
2
7
Indítás
Leállítás/nyugtázás
Esemény
Ha az
úszókapcsoló
kontaktusa
Nyomja meg
az "I"
gombot.
zárt, a szivattyú indul.
nyitott,
a szivattyú nem
kapcsol be.
Röviden
nyomja meg
a "O"
gombot.
zárt, a szivattyú leáll.
nyitott, a szivattyú leáll.
Ha az úszókapcsoló
kontaktusa
nyitott,
a hőkioldó
visszakapcsolva, de a
szivattyú nem indul.
zárt,
hőkioldó visszakapcsolva,
a szivattyú indul.
