42

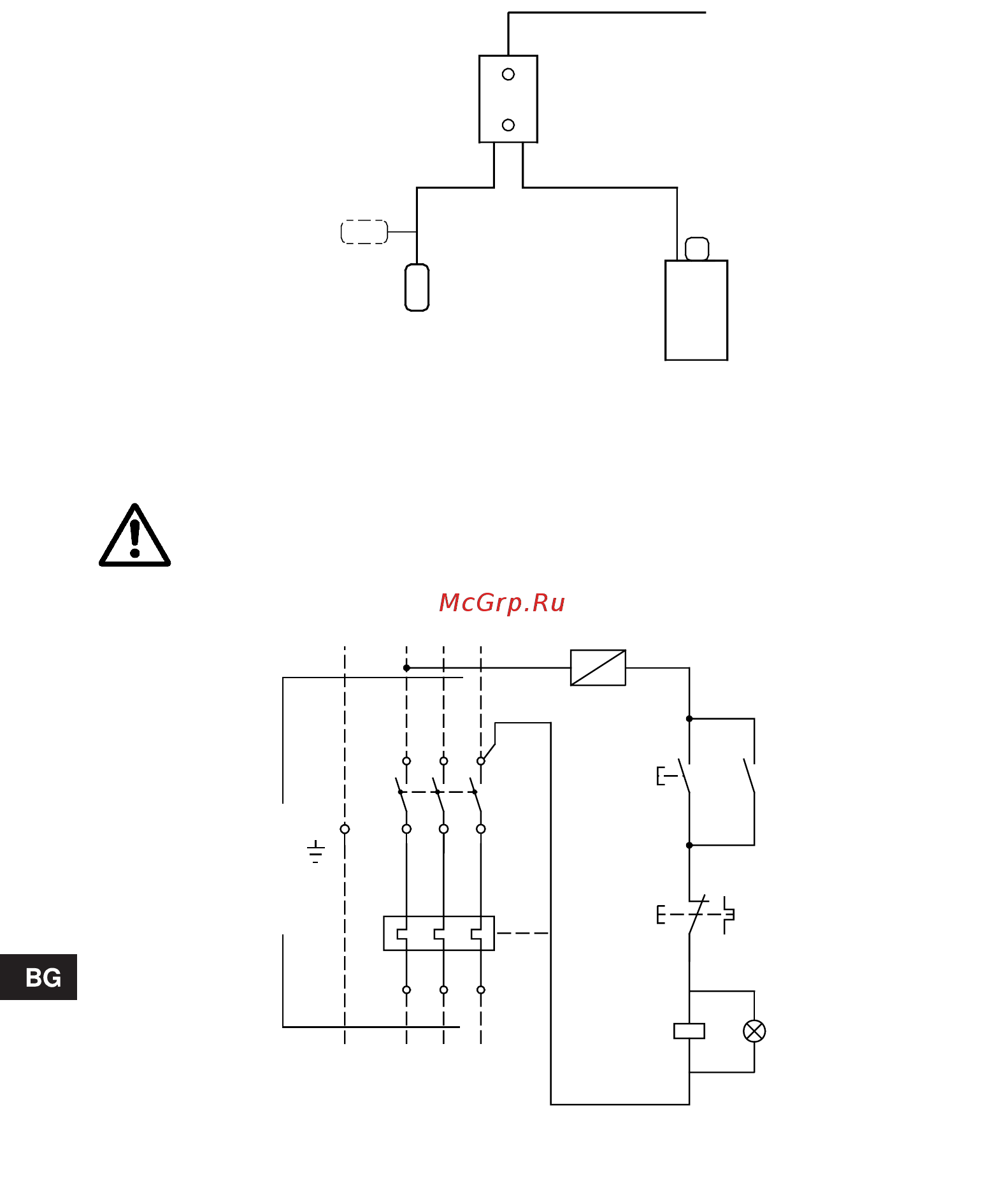

7. Функционална схема
Помпата трябва да се свърже към външен
включвател. Ако помпата не е монтирана в
близост до външния включвател, то той трябва да
бъде заключваем.
Преди включване, моля, уверете се,
че напрежението и честотата на
мрежата отговаря на табелата с данни на
помпата.
Блок диаграма за контрола по ниво:
8. Схема на свързване
Електрическото свързване трябва да се извърши
в съответствие с местните правила.
Принципна схема на таблото за управление:
TM01 1267 4097
Табло за управление
Затворен
Помпа
Отворен
Ел. захранване
Преди да започнете работа по таблото за управление, убедете се че
електрическото захранване е изключено и не може да бъде включено случайно.
Като предпазна мярка, таблото за управление трябва да бъде заземено. Табло за
постоянен монтаж трябва да бъде окомплектован с дефектно-токова защита
(ELCB) с
ток на изключване < 30 mA.
TM03 0287 4704
PE
L1 L2
L3
1
3
5
24 6
T1
T2 T3
PE
PE
L1 L2
L3
T1
T2
T3
95
96
13
14
A2
A1
KM1
O/R
KM1
H1
N
KM 1/5
Фирмата си запазва правото
на технически промени.
