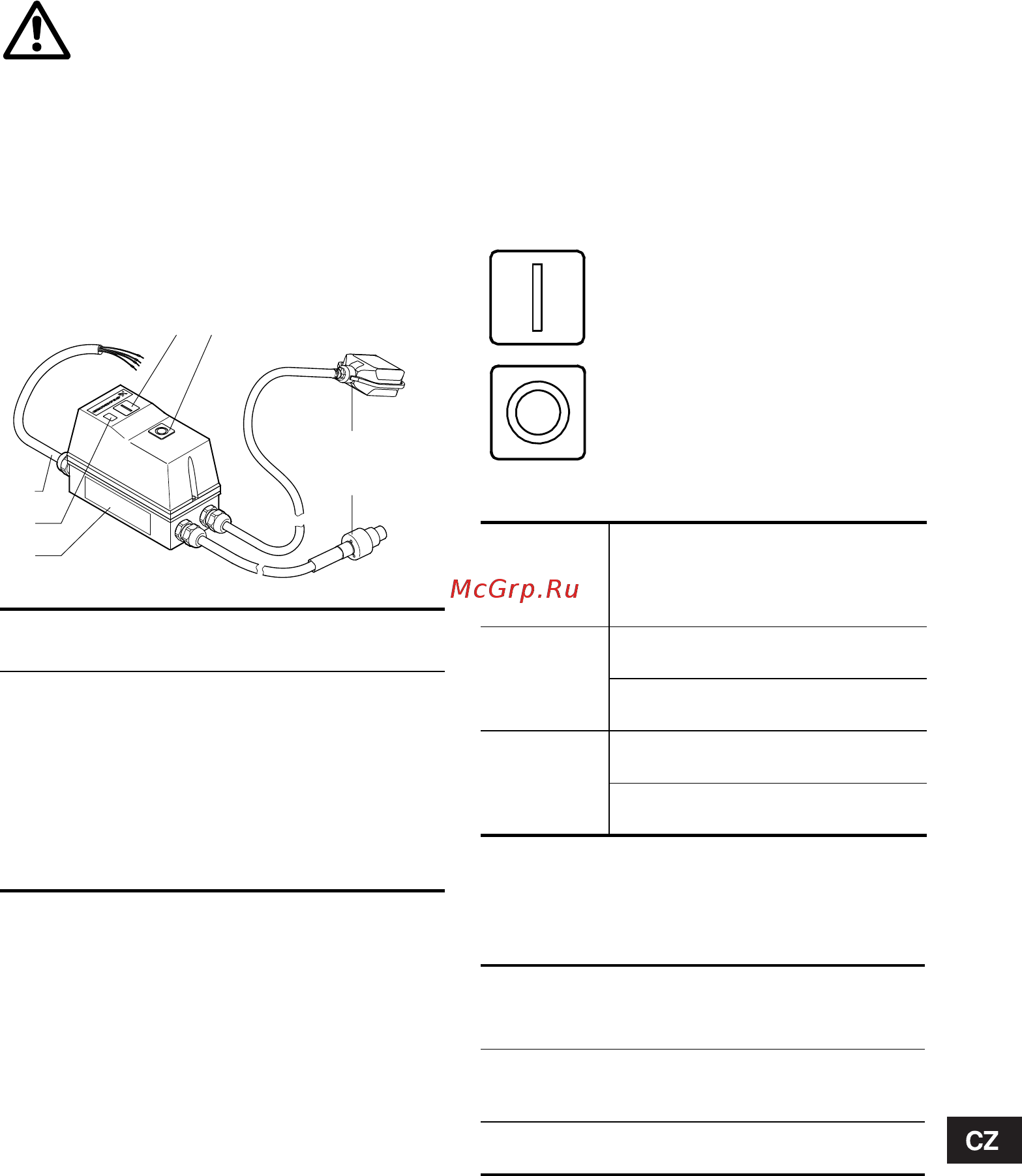

![Grundfos Unilift AP 12.40.06.A1 96010979 [43/51] Instalace a provoz](/views2/1367621/page43/bg2b.png)
43
1. Instalace a provoz
Elektrické připojení viz část 8. Schéma zapojení
Nastavení plovákového spínače viz montážní a
provozní předpisy čerpadla.
2. Všeobecný popis
Ovládací skříňka pozůstává z kabeláže a z vlastní
skříňky obsahující různé komponenty pro řízení
připojeného čerpadla.
* Jsou dva typy kabelu: Jeden je určen pro čerpadla
Unilift AP12, AP35 a AP50 a druhý pro čerpadla
Unilift AP35B nebo AP50B.
3. Použití
Ovládací skříňka je určena pro ochranu, jakož i
zapínání a vypínání trojfázových čerpadel typu:
• Unilift AP12
• Unilift AP35
• Unilift AP50
• Unilift AP35B
• Unilift AP50B.
4. Funkce
Ovládací skříňka obsahuje trojfázový stykač s
termorelé. Plovákový spínač spíná stykač, který
zapíná a vypíná čerpadlo. Jestliže je kontakt
plovákového spínače v sepnuté poloze, aktivuje se
stykač a čerpadlo se zapne. Viz též část 7. Funkční
náčrtek
5. Ovládací tlačítka
Ovládací skříňka je vybavena dvěma tlačítky, z nichž
jedno je určeno pro zapínání čerpadla a druhé pro
vypínání čerpadla a resetování termorelé.
Uvedená tlačítka jsou označena takto:
5.1 Start/stop čerpadla
5.2 Resetování termorelé
Jestliže termorelé odpadlo, můžete je resetovat
krátkým stisknutím tlačítka "O".
Výsledný efekt:
6. Servis
K ovládací skříňce se nedodávají žádné náhradní
díly.
Před zahájením montážních prací si
pečlivě přečtěte tyto montážní a
provozní předpisy. Montáž a provoz
provádějte rovněž v souladu s místními
předpisy a se zavedenou osvědčenou
praxí.
TM03 0284 4704
Polo
žka
Popis
1 Sítový kabel
2 Signálka, provoz
3Tlačítko, start
4Tlačítko, stop/reset
5 Plovákový spínač
6 Motorový kabel *
7 Typový štítek
34
6
5
1
2
7
Start
Stop/reset
Úkon
Jestliže je
kontakt
plovákového
spínače
Stiskněte
tlačítko "I"
v sepnuté
poloze,
čerpadlo se
zapne
v rozepnuté
poloze,
čerpadlo
zůstává vypnuto
Krátce
stiskněte
tlačítko "O"
v sepnuté
poloze,
čerpadlo se
vypne
v rozepnuté
poloze,
čerpadlo se
vypne
Jestliže je kontakt
plovákového
spínače
v rozepnuté poloze,
je termorelé zapnuto, ale
čerpadlo zůstává ve
vypnutém stavu.
v sepnuté poloze,
je termorelé zapnuto a
čerpadlo se zapne,
