23
7. Toimintakaavio
Kytkentärasiaan on liitettävä ulkoinen verkkojännit-
teen katkaisija. Jos pumppu ei sijaitse katkaisijan
välittömässä läheisyydessä on katkaisijan oltava
lukittava.
Tarkista että verkkojännite ja taajuus vastaavat
pumppukilvessä ilmoitettuja arvoja.

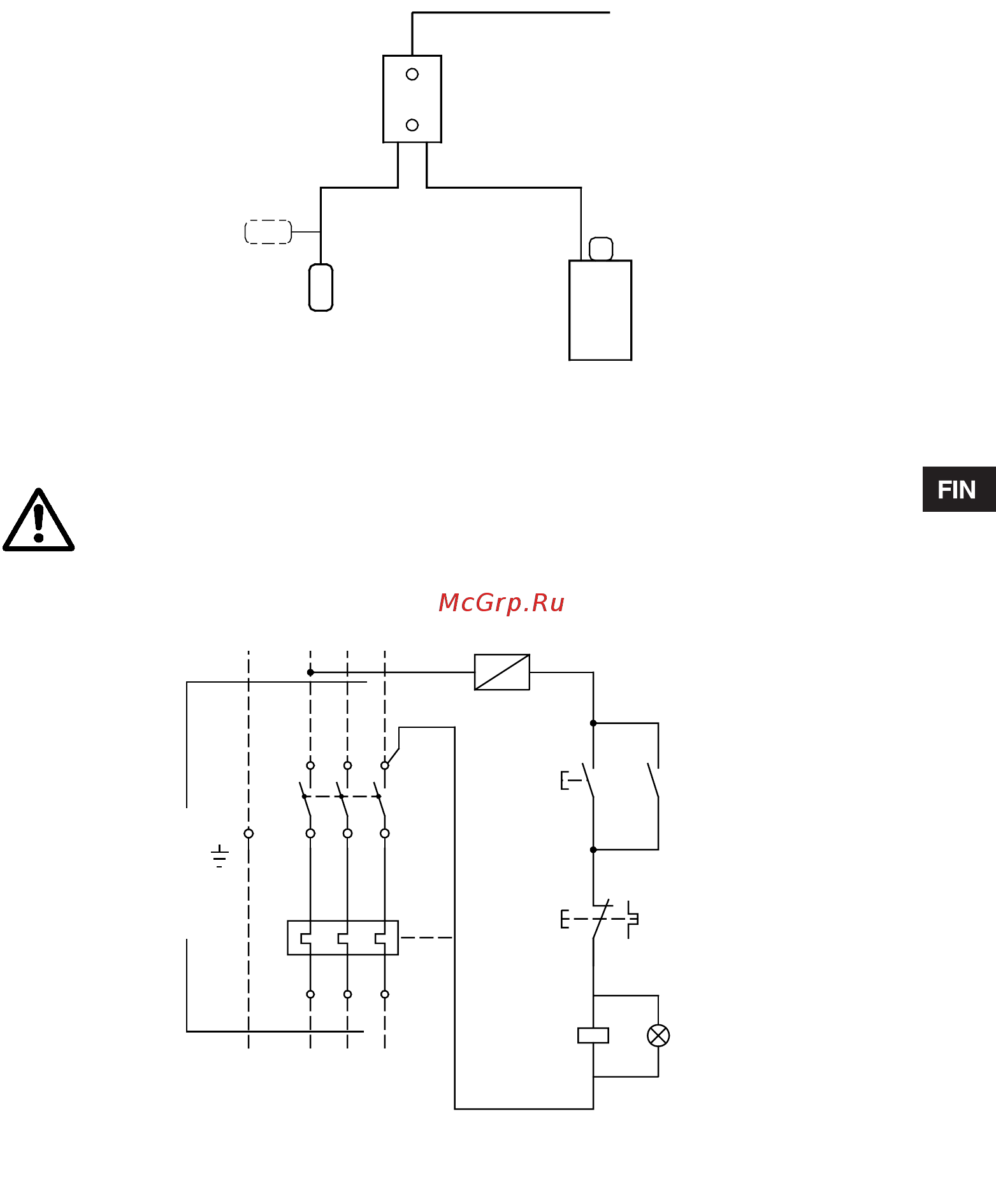

Pintakytkimen toiminnan periaatekaavio:
8. Kytkentäkaavio
Sähköiset liitännät on suoritettava paikallisten sään-
nösten mukaisesti.
Kytkentärasian kytkentäkaavio pintakytkinohjauk-
sella:
TM01 1267 4097
Kytkentärasia
Suljettu
Pumppu
Auki
Syöttöjännite
Ennen kuin kytkentärasiassa ryhdytään mihinkään toimenpiteisiin on syöttöjännite katkaistava ja
varmistettava että sitä ei epähuomiossa voida kytkeä.
Kytkentärasia on turvallisuussyistä liitettävä maadoitettuun pistorasiaan. Kiinteät asennukset on
varustettava FI-releellä jonka laukaisuvirta on <30 mA.
TM03 0287 4704
PE
L1 L2
L3
1
3
5
24 6
T1
T2 T3
PE
PE
L1 L2
L3
T1
T2
T3
95
96
13
14
A2
A1
KM1
O/R
KM1
H1
N
KM 1/5
Oikeus muutoksiin pidätetään.
