45
1. Montáž a prevádzka
Elektrické pripojenie, viď odst. 8. Schéma zapojenia
Ovládanie plavákového spínača, pozri montážne
prevádzkové predpisy pre čerpadlo.
2. Všeobecný popis
Ovládacia skrinka pozostácajúca z kábla a zo
skrinky obsahuje viacero komponentov pre riadenie
čerpadla.
* Sú dva druhy káblov. Jeden je určený pre
Unilift AP12, AP35 a AP50 a druhý pre
Unilift AP35B a AP50B.
3. Použitie
Ovládacia sktinka je navrhnutá na ochranu, ako
aj na spínanie (start/stop) trojfázových
čerpadiel, typov:
• Unilift AP12
• Unilift AP35
• Unilift AP50
• Unilift AP35B
• Unilift AP50B.
4. Funkcia
Ovládacia skriňa obsahuje trojfázový stykač a
teplotné čidlo. Plavákový spínač spína stykač, ktorý
tak zapína a vypína čerpadlo. Ak je kontakt
plavákového spínača v zapnutej polohe, aktivuje sa
stykač a čerpadlo sa zapne. Pozri odsek 7. Funkčná
schéma.
5. Ovládacie tlačidlá
Ovládacia skrinka je vybavená dvomi tlačidlami,
jedno je určené pre zapínanie a druhé pre vypínanie
čerpadla a resetovanie teplotného čidla.
Uvedené tlačidlá sú označené nasledovne:
5.1 Štart/stop čerpadla
5.2 Resetovanie teplotného čidla
Ak sa teplotné čidlo vyplo, môžete ho resetovat
krátkym stlačením tlačidla "O".
Výsledný efekt:
6. Servis
K ovládacej skrinke sa nedodávajú žiadne náhradné
diely.
Pred začatím inštalačných prác musíte
pozorne prečítat tieto montážne a
prevádzkové predpisy. Montáž
a prevádzka musia byt v súlade s
miestnymi nariadeniami a s osvedčenou
praxou.

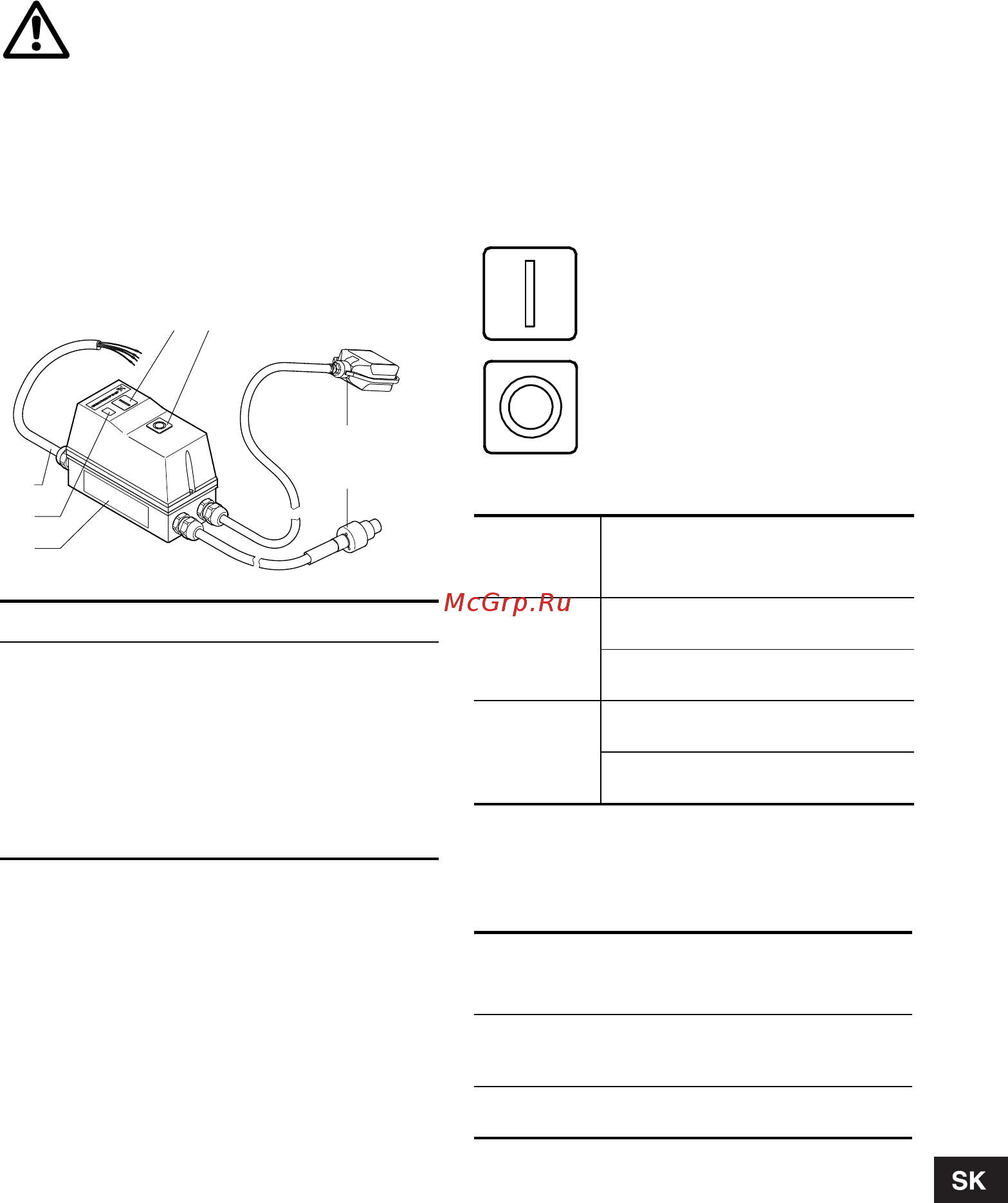

TM03 0284 4704
Pol. Popis
1Sietový kábel
2 Indikačné svetlo, prevádzka
3Tlačidlo, start
4Tlačidlo, stop/reset
5 Plavákový spínač
6 Motorový kábel *
7 Typový štítok
34
6
5
1
2
7
Start
Stop/Reset
Úkon
Ak je kontakt
plavákového
spínača.
Stlačte
tlačidlo "I".
v zapnutej
polohe
čerpadlo sa
zapne.
v rozopnutej
polohe,
čerpadlo ostáva
vypnuté.
Krátko
stlačte
tlačidlo "O".
v zapnutej
polohe,
čerpadlo sa
vypína.
v rozopnutej
polohe,
čerpadlo vypne.
Ak je kontakt
plavákového
spínača
v rozopnutej polohe,
teplotné čidlo je zapnuté,
ale čerpadlo ostáva vo
vypnutom stave.
v zapnutej polohe,
teplotné čidlo je zapnuté a
čerpadlo sa zapne.
