1. Installatie en bediening
Elektrische aansluitingen, zie paragraaf
8. Aansluitschema.
Voor het instellen van de vlotterschakelaar, zie
instructieboekje van de betreffende pomp.
2. Algemene omschrijving
De schakelkast bestaat uit kabels en een huis met
daarin het schakelmateriaal voor het aansturen van
de aangesloten pomp.
* Er zijn twee types kabel beschikbaar: Een voor de
Unilift AP12, AP35 en AP50 en een andere voor
Unilift AP35B en AP50B.
3. Toepassingen
Deze schakelkast is ontworpen voor de beveiliging
en de functie start/stop van de volgende drie fasen
pompen:
• Unilift AP12
• Unilift AP35
• Unilift AP50
• Unilift AP35B
• Unilift AP50B.
4. Functie
In de schakelkast zit een drie fasen schakelaar met
een thermische beveiliging. Via de vlotterschakelaar
schakelt de pomp in en uit.
Wanneer het contact in de vlotterschakelaar is geslo-
ten schakelt de pomp in. Zie ook paragraaf
7. Functieschema.
5. Druktoetsen
De schakelkast heeft 2 druktoetsen, 1 voor het reset-
ten van het thermisch relais en 1 voor het testen van
de pomp.
Markering toetsen:
5.1 Start/ stop van de pomp
5.2 Resetten van het thermisch relais
Als het thermisch relais is aangesproken, kan deze
worden gereset door de resettoets "O” in te drukken.
Resultaat:
6. Service
Er zijn voor deze schakelkast geen service delen van
toepassing.
Alvorens met de installatie te beginnen,
dient u deze installatie- en bedieningsin-
structies zorgvuldig te bestuderen. De
installatie en bediening dienen volgens de
in Nederland/België geldende regels van
goed vakmanschap en voorschriften
plaats te vinden.

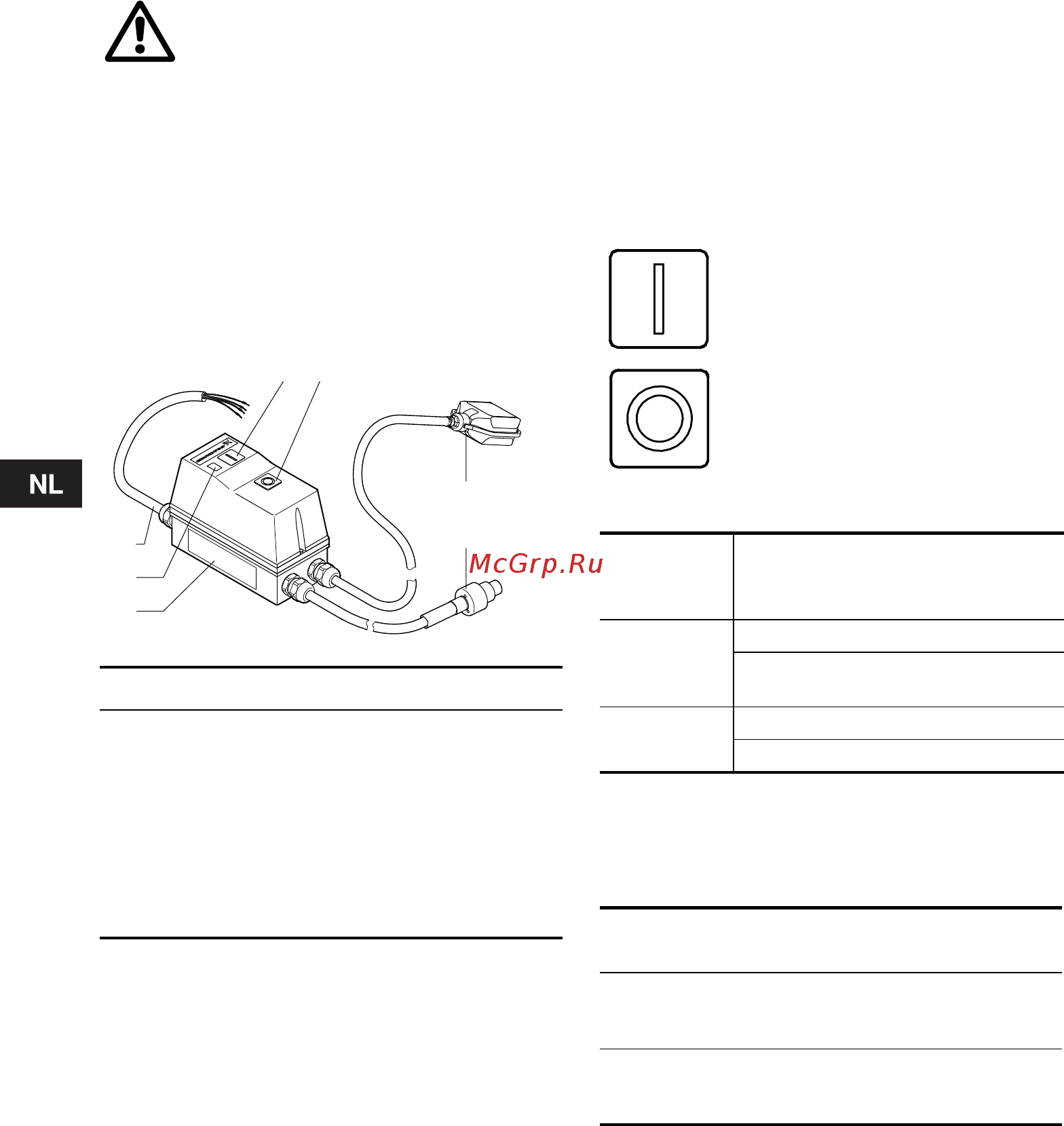

TM03 0284 4704
Pos. Benaming
1 Voedingskabel
2 Bedrijfslampje
3 Drukknop, start
4 Drukknop, stop/reset
5 Vlotterschakelaar
6 Motorkabel *
7 Typeplaatje
34
6
5
1
2
7
Start
Stop/reset
Actie
Als het contact
in de vlotter-
schakelaar is
Druk de "I"
toets in.
gesloten, De pomp start.
geopend,
De pomp blijft
gestopt.
Druk de "O"
toets in.
gesloten, De pomp stopt.
geopend, De pomp stopt.
Als het contact in de
vlotterschakelaar is
geopend,
het thermisch relais is
ingeschakeld, maar de
pomp is niet in bedrijf.
gesloten,
het thermisch relais is
ingeschakeld, de pomp
start.
