20
1. Montering och drift
Elanslutning, se avsnitt 8. Anslutningsschema.
Inställning av nivåbrytare, se monterings- och drifts-
instruktion för pumpen.
2. Allmänt
Kontrollboxen består av kablar och olika delar för
kontroll av anslutna pumpar.
* Det finns två typer av kablar: En för Unilift AP12,
AP35 och AP50 och en för Unilift AP35B och
AP50B.
3. Användning
Kontrollboxen används som skydd samt för start/
stopp av 3-faspumpar, typ:
Unilift AP12
Unilift AP35
Unilift AP50
Unilift AP35B
Unilift AP50B.
4. Funktion
I kontrollboxen finns en 3-fas kontaktor med termo-
relä. Kontaktorn kopplas in och ur av en flytande
nivåbrytare som därvid startar och stoppar pumpen.
När kontakten i nivåbrytaren sluter, drar kontaktorn
och pumpen startar. Se även avsnitt
7. Funktionsschema.
5. Knappar
På kontrollboxen finns två knappar, en för åter-
ställning (reset) av termorelät, och en för test av
pumpen.
Knapparna är märkta:
5.1 Start/stopp av pumpen
5.2 Inkoppling av termorelä
Om termorelät har löst ut, kan det återställas genom
att trycka kortvarigt på knappen "O".
Resultat:
6. Service
Reservdelar kan ej köpas till boxen.
Läs noggrant igenom denna monterings-
och driftsinstruktion innan installation av
kontrollboxen påbörjas. Montering och drift
skall i övrigt ske enligt lokala föreskrifter
och gängse praxis.

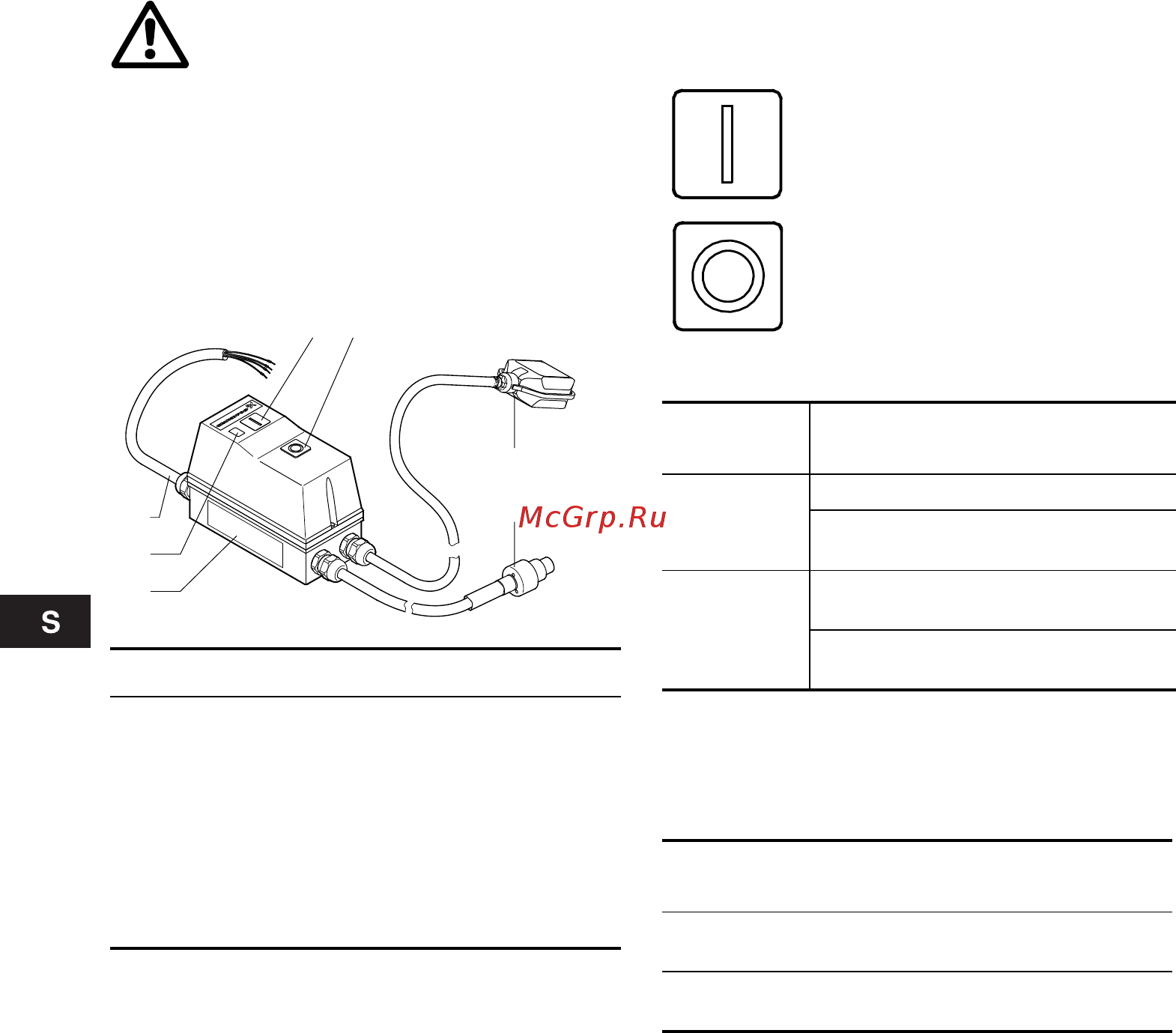

TM03 0284 4704
Pos. Beskrivning
1 Matarkabel
2 Indikeringslampa, drift
3 Startknapp
4 Stopp/Reset-knapp
5Nivåvippa
6 Motorkabel *
7 Typskylt
34
6
5
1
2
7
Start
Stopp/reset
Aktion
Om nivåbrytar-
kontakten är
Tryck på
knapp "I".
sluten, pumparna startar.
bruten,
pumparna förblir
stoppade.
Tryck kort-
varigt på
knappen "O".
sluten,
pumparna stop-
par.
bruten,
pumparna stop-
par.
Om nivåbrytar-
kontakten är
bruten,
kopplas termorelät in, men
pumpen förblir stoppad.
sluten,
kopplas termorelät in, och
pumpen startar.
