14
1. Instalação e operação
Relativamente às ligações eléctricas, consulte a sec-
ção 8. Esquema das ligações eléctricas.
No que diz respeito à regulação do comutador de flu-
tuação, consulte as instruções de instalação e funci-
onamento da bomba.
2. Descrição
A caixa de controlo é constituída por cabos e um
armário que contém várias peças para o controlo da
bomba que está ligada.
* Existem dois tipos de cabo: Um para Unilift AP12,
AP35 e AP50 e outro para Unilift AP35B ou
AP50B.
3. Aplicações
A caixa de controlo é concebida para garantir a pro-
tecção e o arranque/paragem das bombas trifásicas
dos seguintes tipos:
• Unilift AP12
• Unilift AP35
• Unilift AP50
• Unilift AP35B
• Unilift AP50B.
4. Funcionamento
A caixa de controlo incorpora um contactor trifásico
com um relé térmico. O contactor é activado e des-
activado por intermédio de um comutador de flutua-
ção, possibilitando desta forma comandar o arran-
que e a paragem da bomba. Quando o contacto no
comutador de flutuação se fecha, o contactor é acti-
vado e a bomba começa a funcionar. Ver igualmente
a secção 7. Esquema funcional.
5. Botões de pressão
A caixa de controlo dispõe de dois botões de pres-
são, um para restabelecer o relé térmico e o outro
para testar a bomba.
Os botões encontram-se assinalados da seguinte
forma:
5.1 Arranque/paragem da bomba
5.2 Restabelecimento do relé térmico
No caso de o relé térmico ter disparado, é possível
repor o botão na situação inicial, bastando para isso
pressionar ligeiramente o botão "O".
Resultado:
6. Manutenção e reparação
Não existem peças sobressalentes disponíveis para
a caixa de controlo.
Antes de iniciar os procedimentos de insta-
lação, deverá ler atentamente e compreen-
der as presentes instruções de instalação e
funcionamento. A instalação e operação da
unidade deverão igualmente ser efectua-
das de acordo com os regulamentos locais
e com as práticas correntes geralmente
aceites.

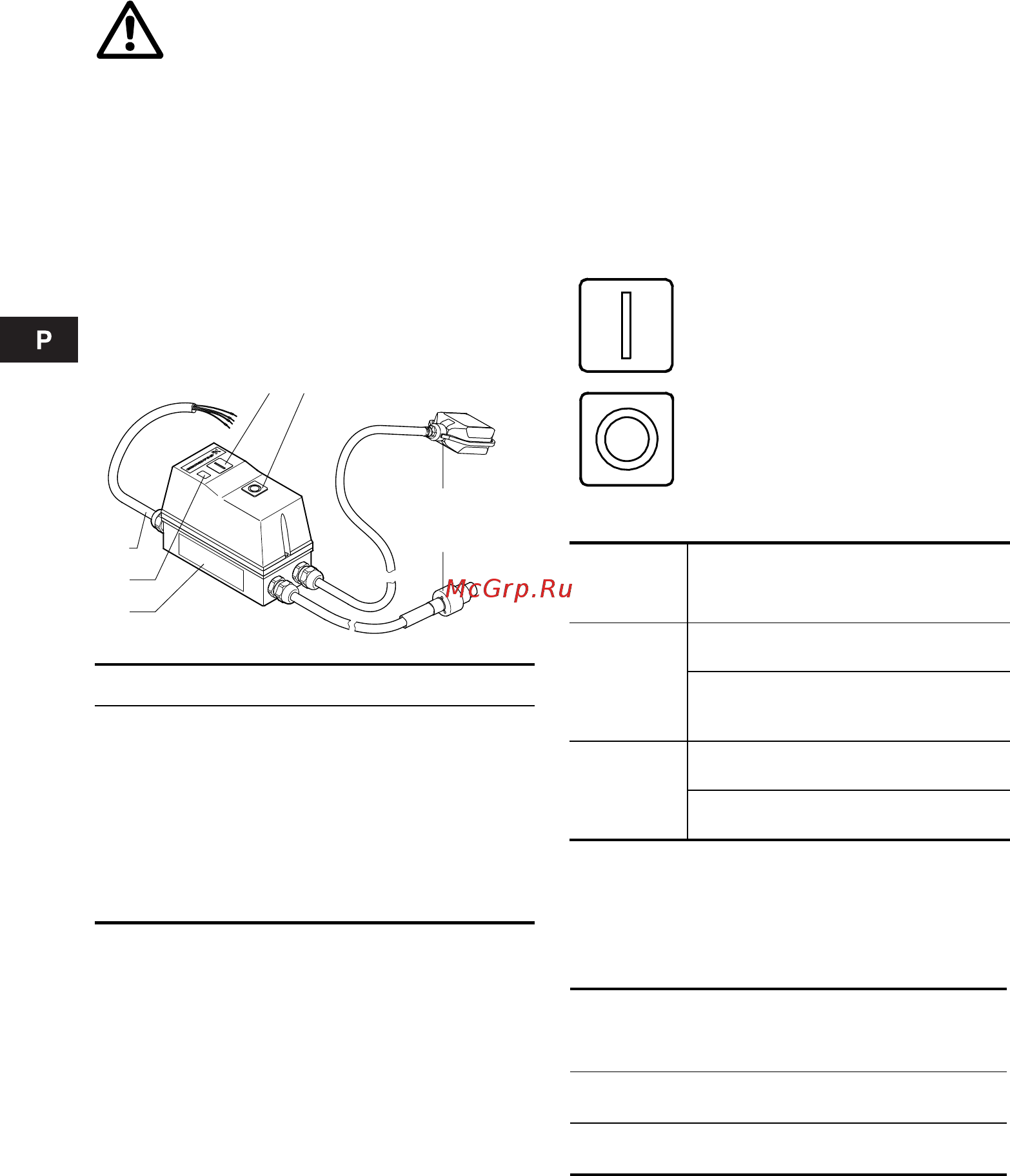

TM03 0284 4704
Pos. Descrição
1 Cabo de alimentação
2 Bomba ligada
3 Pressione o botão, arranque
4 Pressione o botão, paragem/reset
5 Interruptor de nível
6 Cabo do motor *
7 Chapa de características
34
6
5
1
2
7
Arranque
Paragem/reset
Acção
Se o contacto do co-
mutador de flutua-
ção se encontrar
Pressione o
botão "I".
fechado,
as bombas
arrancam.
aberto,
as bombas
permanecem
paradas.
Pressione li-
geiramente o
botão de
pressão "O".
fechado,
as bombas
param.
aberto,
as bombas
páram.
Se o contacto do
comutador de flutu-
ação se encontrar
aberto,
o relé térmico é activado mas
a bomba permanece parada.
fechado,
o relé térmico é activado e a
bomba começa a funcionar.
