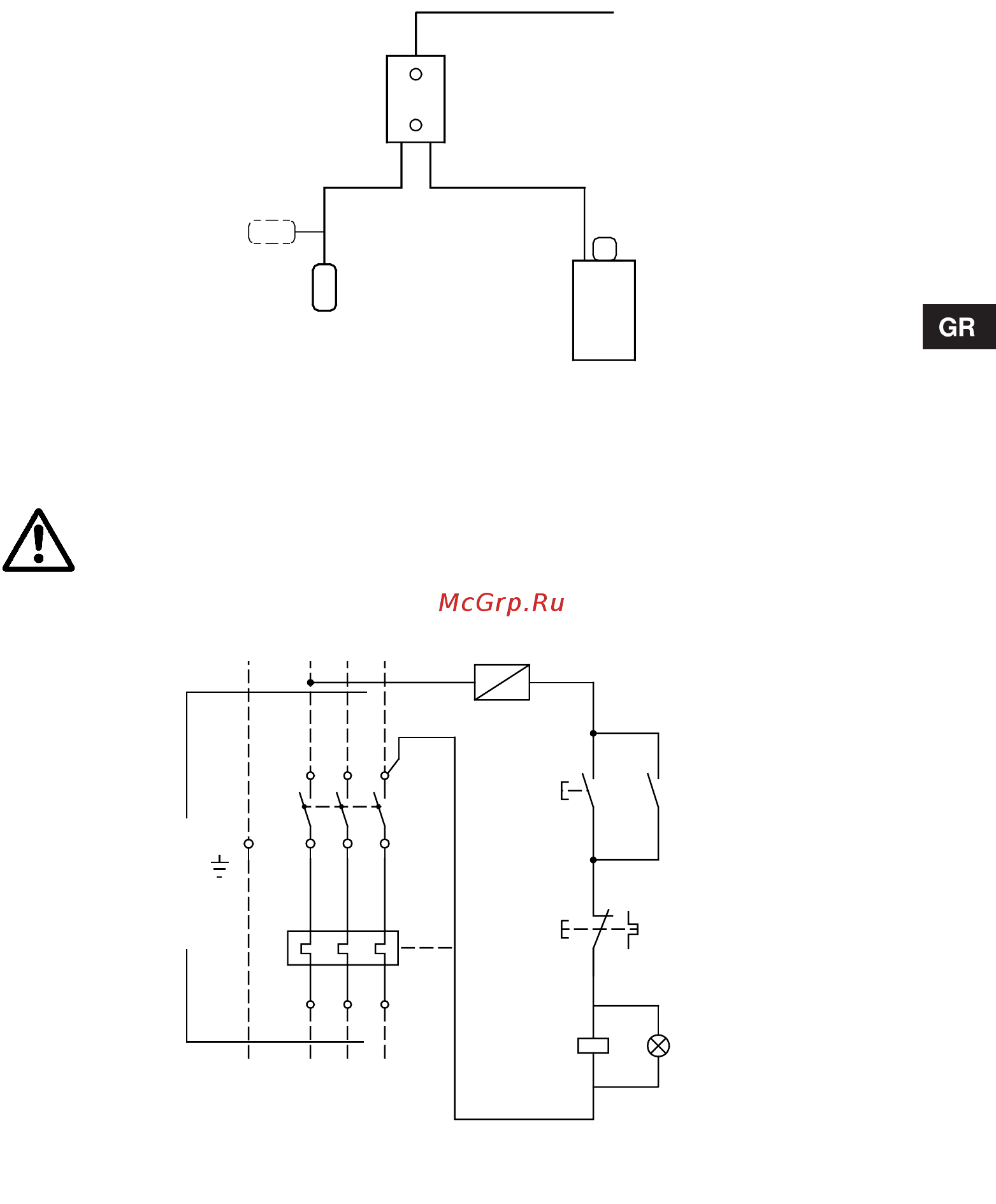

17
7. Διάγραμμα λειτουργίας
Το κουτί ελέγχου πρέπει να συνδεθεί με έναν
εξωτερικό διακόπτη παροχής. Αν η αντλία δεν
εγκατασταθεί κοντά στον διακόπτη, τότε
χρησιμοποιείστε έναν αυτόματο.
Ελέγξτε ότι η τάση και η συχνότητα τροφοδοσίας που
αναγράφονται στην πινακίδα της αντλίας συμφωνούν
με την διαθέσιμη ηλεκτρική παροχή.
Μονογραμμικό διάγραμμα πλωτηροδιακόπτη:
8. Διάγραμμα σύνδεσης
Η ηλεκτρική σύνδεση πρέπει να γίνει σύμφωνα με
τους κανονισμούς.
Σχέδιο ηλεκτρικού κυκλώματος:
TM01 1267 4097
Κουτί ελέγχου
Κλειστή επαφή
Αντλία
Ανοικτή επαφή
Παροχή
Βεβαιωθείτε ότι η ηλεκτρική παροχή είναι κλειστή και ότι δεν μπορεί να ανοιχθεί κατά λάθος, πριν
ανοίξετε το κουτί ελέγχου.
Γιά επιπλέον προστασία θα πρέπει το κουτί ελέγχου να συνδεθεί σε πρίζα με γείωση. Μιά μόνιμη
εγκατάσταση της αντλίας θα πρέπει να εφοδιασθεί με αυτόματο
διακόπτη διαρροής (ELCB) με
ρεύμα αποκοπής <30 mA.
TM03 0287 4704
PE
L1 L2
L3
1
3
5
24 6
T1
T2 T3
PE
PE
L1 L2
L3
T1
T2
T3
95
96
13
14
A2
A1
KM1
O/R
KM1
H1
N
KM 1/5
Υπόκειται σε τροποποιήσεις.
