1. Montaj ve çalıştırma
Elektrik bağlantısı, bakınız bölüm 8. Elektrik tertibatı
diyagramı.
Flatör anahtarı ayarlaması için, pompanın montaj ve
çalıştırma bilgilerine bakın.
2. Genel açıklama
Kontrol kutusu kablolar ve bağlanan pompayı kontrol
eden çeşitli parçaların bulunduğu kabini içerir.
* İki tip kablo vardır: Biri Unilift AP12, AP35 ve
AP50 için diğeri Unilift AP35B ve AP50B için.
3. Uygulamalar
Kontrol kutusu trifaze pompaları koruma ve
başlatma/durdurma için dizayn edildi, tipler:
• Unilift AP12
• Unilift AP35
• Unilift AP50
• Unilift AP35B
• Unilift AP50B.
4. Fonksiyon
Kontrol kutusu trifaze kontaktör ile termal röleyi
birleştirir. Kontaktör bir seviye flatörü ile durdurulur
ve başlatılır ve böylece pompayı durdurur ve başlatır.
Flatör anahtarı kontağı kapandığında, kontaktör
çalışır ve pompa çalışmaya başlar. Ayrıca bakınız
bölüm 7. Fonksiyonel taslak.
5. Düğmeler
Kontrol kutusunda iki düğme var, biri pompayı
çalıştırmak, diğeri durdurmak/termal röleyi reset
etmek için.
Düğmelerin işaretleri:
5.1 Pompayı çalıştır/durdur
5.2 Termal röleyi resetlemek
Eğer termal röle akımı kestiyse, "O" butonuna hafifçe
basarak resetlenebilir.
Sonuç:
6. Servis
Kontrol kutusu için servis parçası bulunmamaktadır.
Montaj işlemlerine başlamadan önce,
montaj ve işletim kuralları dikkatle
okunmalıdır. Montaj ve işletimin
düzenlemelere ve daha önce yapılıp
onaylanmış olan yerel uygulamalara
uyumlu olması gerekir.

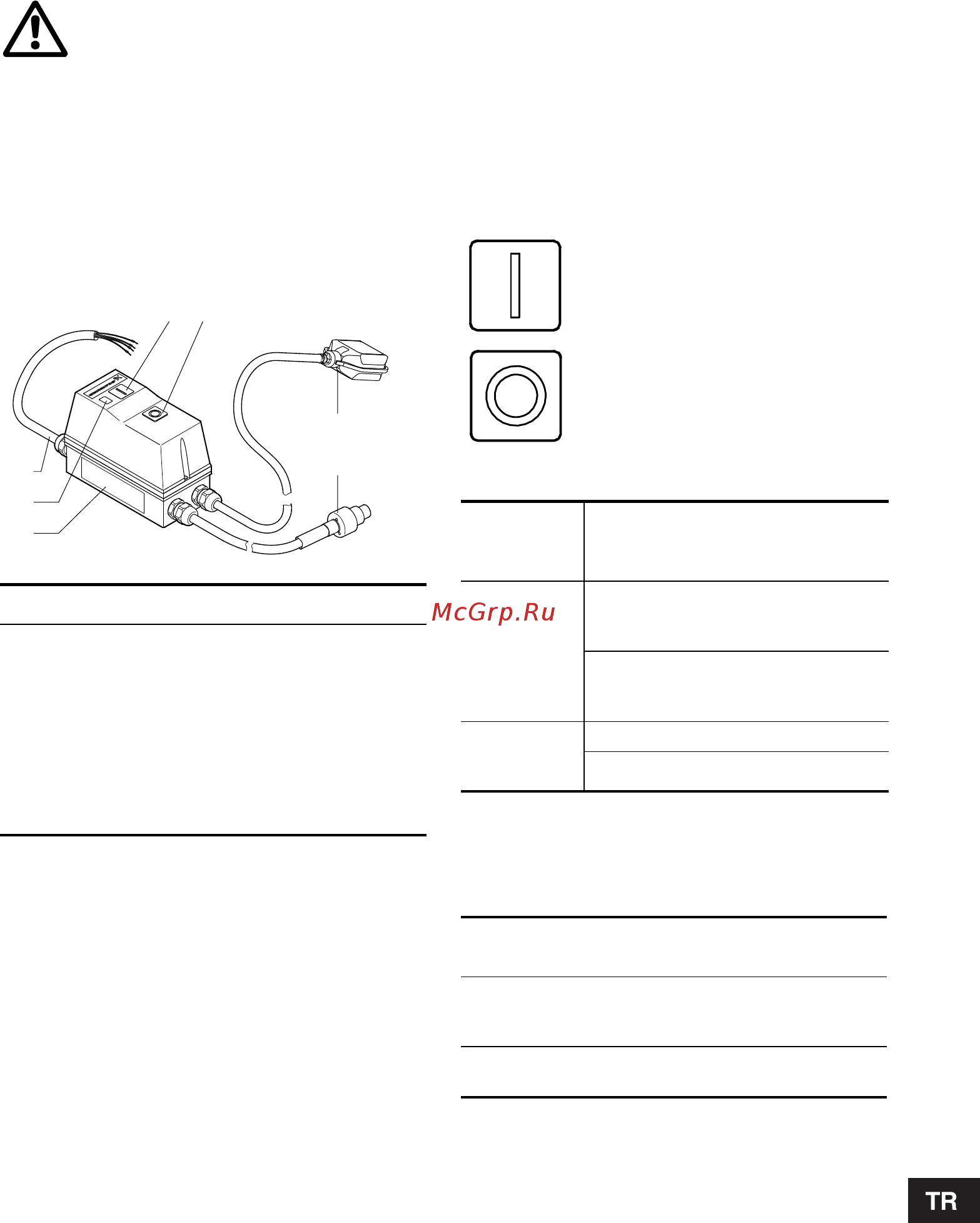

TM03 0284 4704
Poz. Açıklama
1 Ana kablo
2 İşaret lambası, çalışma
3Başlatma düğmesi
4 Durdurma/reset düğmesi
5 Flatör anahtarı
6 Motor kablosu *
7 Bilgi etiketi
34
6
5
1
2
7
Başlat
Durdur/reset
Hareket
Eğer flatör
anahtarı
kontağı
"I"
düğmesine
basın.
kapalıysa,
pompa
çalışmaya
başlar.
açıksa,
pompa
çalışmadan
durur.
Hafifçe "O"
düğmesine
basın.
kapalıysa, pompa durur.
açıksa, pompa durur.
Eğer flatör anahtarı
kontağı
açıksa,
termal röle durur, ama
pompa çalışmadan
durmaya devam eder.
kapalıysa,
termal röle durur, ve
pompa çalışmaya başlar.
