Grundfos Unilift AP50.50.08.1.V 96010595 [33/51] Instalacija in delovanje
![Grundfos Unilift AP35.40.06.A1.V 96010982 [33/51] Instalacija in delovanje](/views2/1367621/page33/bg21.png)
33
1. Instalacija in delovanje
Električni priključek, glej 8. Priključna shema
Prilagoditev plovnega stikala, glej navodila za
instalacijo in delovanje črplake.
2. Splošni opis
Priključna omarica je sestavljena iz kablov in omare,
ki vsebuje različne dele za nadzor črplake.
* Imamo dva tipa kablov: eden za Unilift AP12,
AP35 in AP50 ter drugi za Unilift AP35B og
AP50B.
3. Namen uporabe
Priključna omarica je oblikovana za zaščito in start/
stop trofaznih črpalk, tipi:
• Unilift AP12
• Unilift AP12
• Unilift AP50
• Unilift AP35B
• Unilift AP50B.
4. Funkcija
Priključna omarica vključuje trofazni kontaktor z
termalnim relejem. Kontaktor je vključen in izključen
preko plovnega stikala ter vključi ali izključi črpalko.
Ko je kontakt v plovnem stikalu zaprt, kontaktor dela
in se črpalka zažene. Glej tudi poglavje .
7. Funkcionalna skica
5. Pritisnite gumb
Priključna omarica ima dva gumba, enega za zagon
črpalke in drugega za ustavitev črpalke/restartanje
termalnega releja.
Gumbi so označeni:
5.1 Zagon/zaustavitev črpalke
5.2 Ponovno zaženite termalni relej
Če se termalni rele izključi, ga lahko ponovno
zaženemo s pritiskom na tipko "O"
Rezultat:
6. Servis
Za priključno omarico ni servisnih delov.
Pred montažo obvezno preberite
navodila za uporabo. Instalacija in
delovanje morata biti skladna z
lokalnimi predpisi.

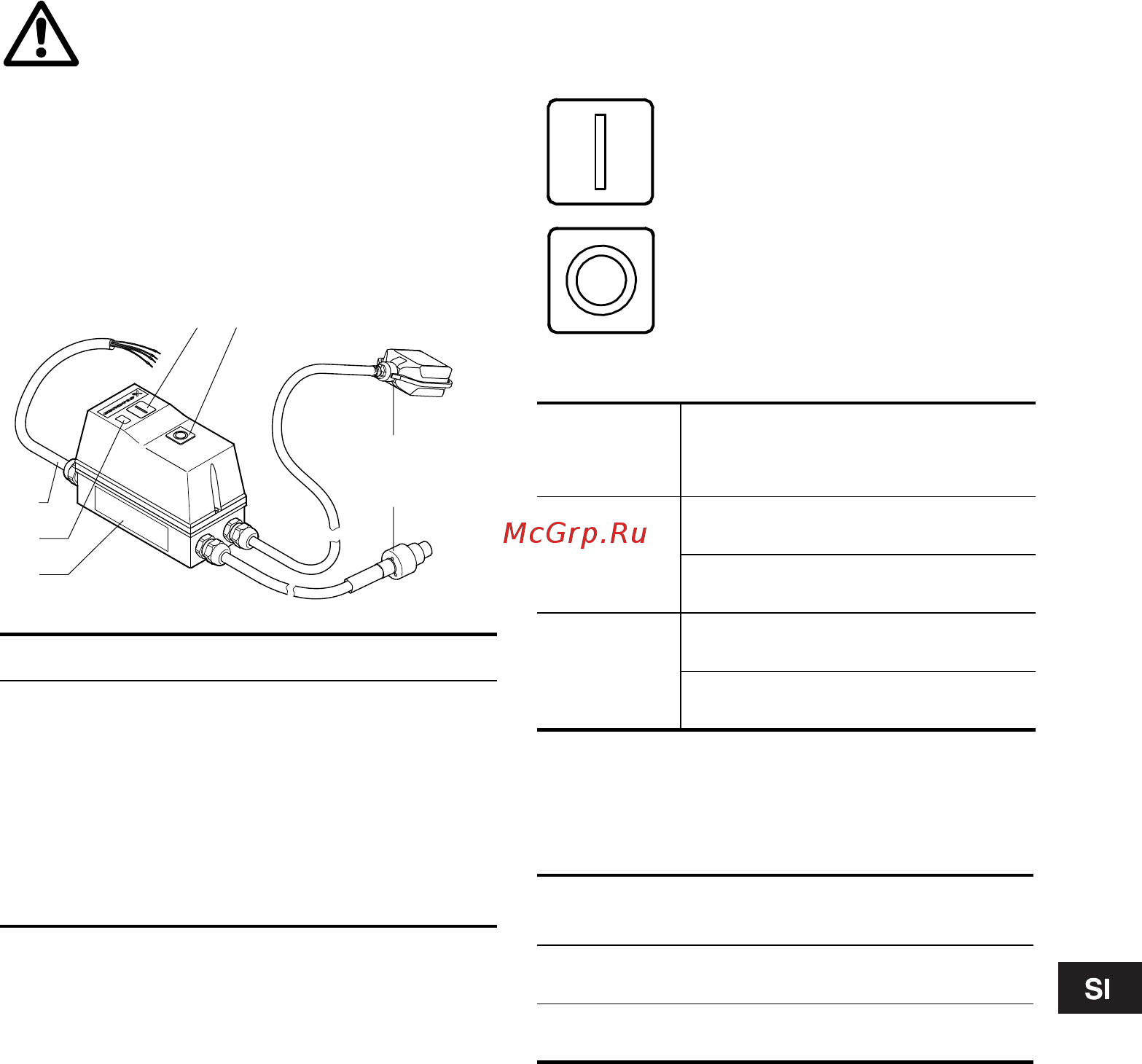

TM03 0284 4704
Poz. Opis
1 Napajalnik
2 Indikatorska lučka, delovanje
3 Gumb start
4 Gumb stop/reset
5 Plovno stikalo
6 Motorni kabel *
7 Tipska ploščica
34
6
5
1
2
7
Start
Stop/ponovni zagon
Postopek
Če je kontakt
plovnega
stikala
Pritisnite
tipko "I"
zaprt,
se črpalka
zažene.
odprt,
se črpalka
ustavi.
Na kratko
pritisnite
tipko "O".
zaprt,
se črpalka
ustavi
odprite,
se črpalka
ustavi
Če je pretočno
stikalo
odprto,
je termalni relej prižgan,
vendar črpalka ne dela.
zaprt,
je termalni relej prižgan in
črpalka dela.
