27
Комплект с вращающимся рекуператором– теплообменником с камерами друг над
другом
Речь идет о комплекте с камерами, расположенными друг над другом, и со встроенным
вращающимся рекуператором – теплообменником РОВ.
Начинается со сборки РОВ (начиная с версий/размеров KVSA 63 и KVSB 50 он
раздельный).
Затем продолжается по сторонам РОВ см. Линейная компоновка и Комплект с камерами
друг над другом.

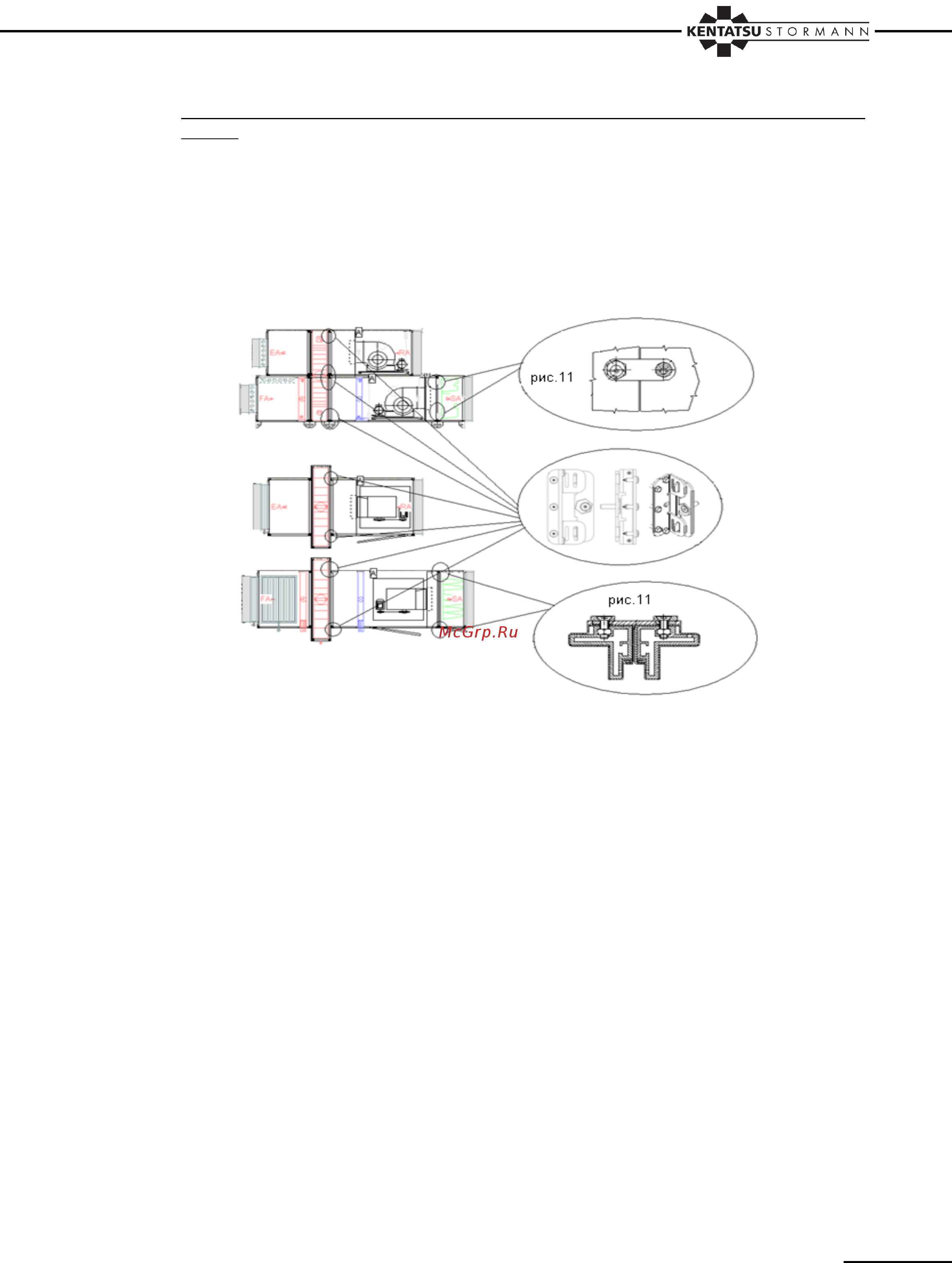

Рис. 22 Комплект с вращающимся рекуператором – теплообменником с камерами
расположенными друг над другом – соединение камер (блоков)
Комплект с вращающимся рекуператором – теплообменником с камерами расположенными
рядом друг с другом
Речь идет о комплекте с камерами, расположенными рядом друг с другом, со встоенным
вращающимся рекуператором – теплообменником РОВ.
Начинается со сборки РОВ (у размеров/типов KVSA(B) 02-20 РОВ вместе с
промежуточными камерами поставляются как один технологический узел на общей раме).
После установки и выравнения РОВ на крепкой подложке промежуточные камеры
придвинутся и соединятся с регулируемым эксцентриком – см. Рис. 23. и
приложения 9.2 и 9.3.
После подключения промежуточных камер продолжается согласно последовательности
камер (блоков), которая определена в проекте - см. Линейная компоновка и Комплект с
камерами, расположенными рядом друг с другом.
