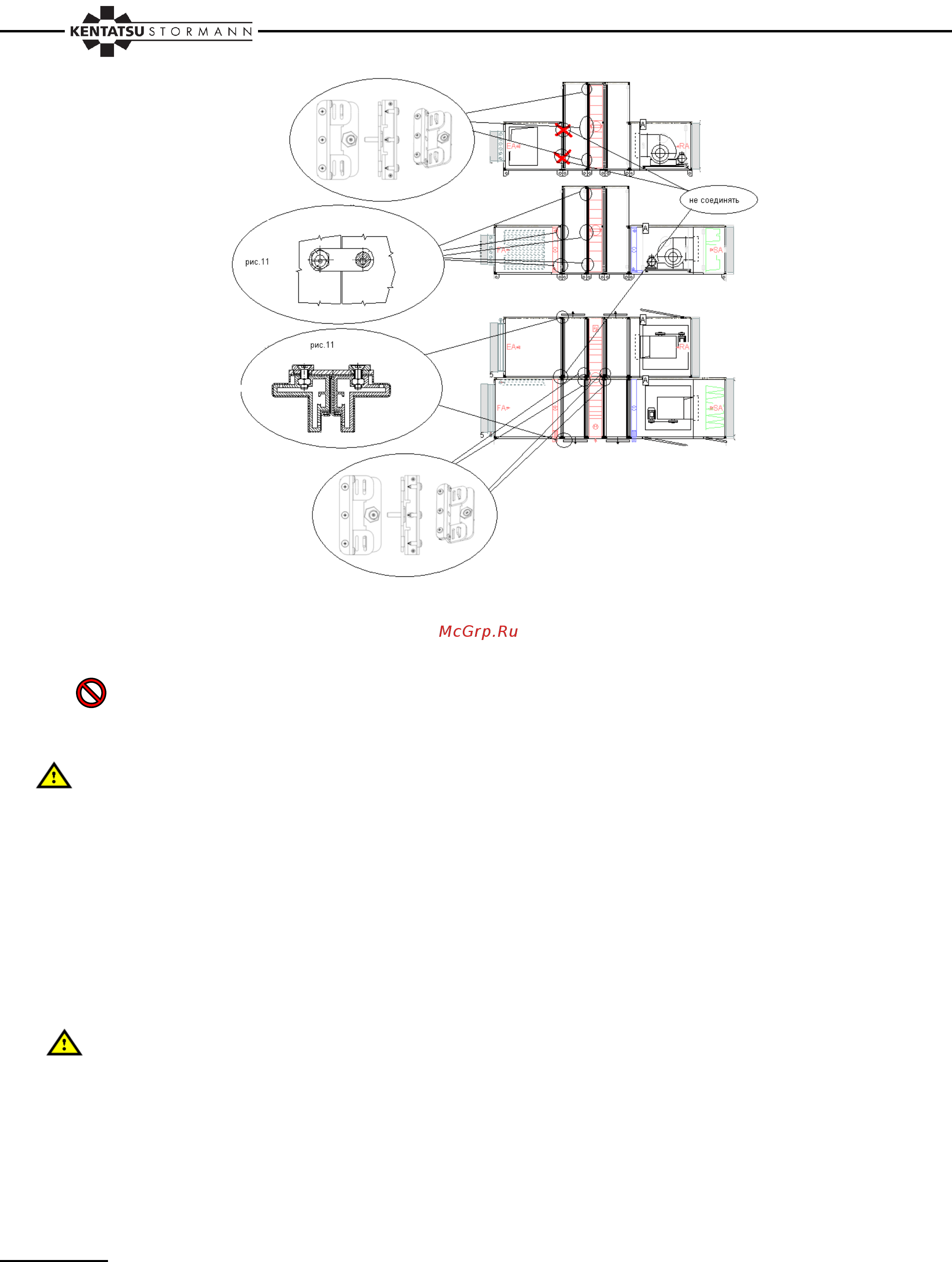

Рис. 23 Комплект с вращающимся рекуператором-теплообменником с камерами
расположенными рядом друг с другом – соединение камер (блоков)
Предупреждения
На агрегате или над агрегатом не должны быть установлены или подвешены
никакие детали или устройства, которые делали бы невозможным или которые
усложняли бы монтаж крыши (например, вентиляционный трубопровод или
электропроводки).
У агрегатов наружного исполнения после завершения монтажа необходимо замазать
наружные вертикальные швы между секциями/камерами, и если комплект выполнен в
этажном расположении, необходимо замазать также наружные горизонтальные швы
между секциями/камерами (чтобы предотвратить затекание ливневой воды).
Рекомендуется применение наружной шпаклевки, устойчивой против УФ лучей
(например, полиуретановая замазка).
Тщательно проверьте по табличке с техническими данными, чтобы все камеры (блоки)
обработки воздуха собраны в правильной последовательности согласно проекту.
Вентиляционный трубопровод, который подключен к вентиляционному агрегату, должен
быть самостоятельно подвешен, чтобы не воздействовал своим весом на упругие
прокладки внутри камер.
Во время монтажа сервопривода прямо на заслонку нельзя просверливать
отверстия в вертикальном профиле – в нем находятся колеса механизма
управления и заслонка могла бы быть уничтожена или повреждена.
Рекомендуется установка датчиков температуры в месте профилей камер. Каждое таким
образом созданной отверстие в профиле должно быть надлежащим образом уплотнено.
Остальные вспомогательные оборудования, например, сервомоторы, датчики
дифференциального давления, частотные преобразователи, парогенераторы, могут
монтироваться прямо на корпус агрегата. При монтаже на корпус необходимо, чтобы
