14
Deutsch

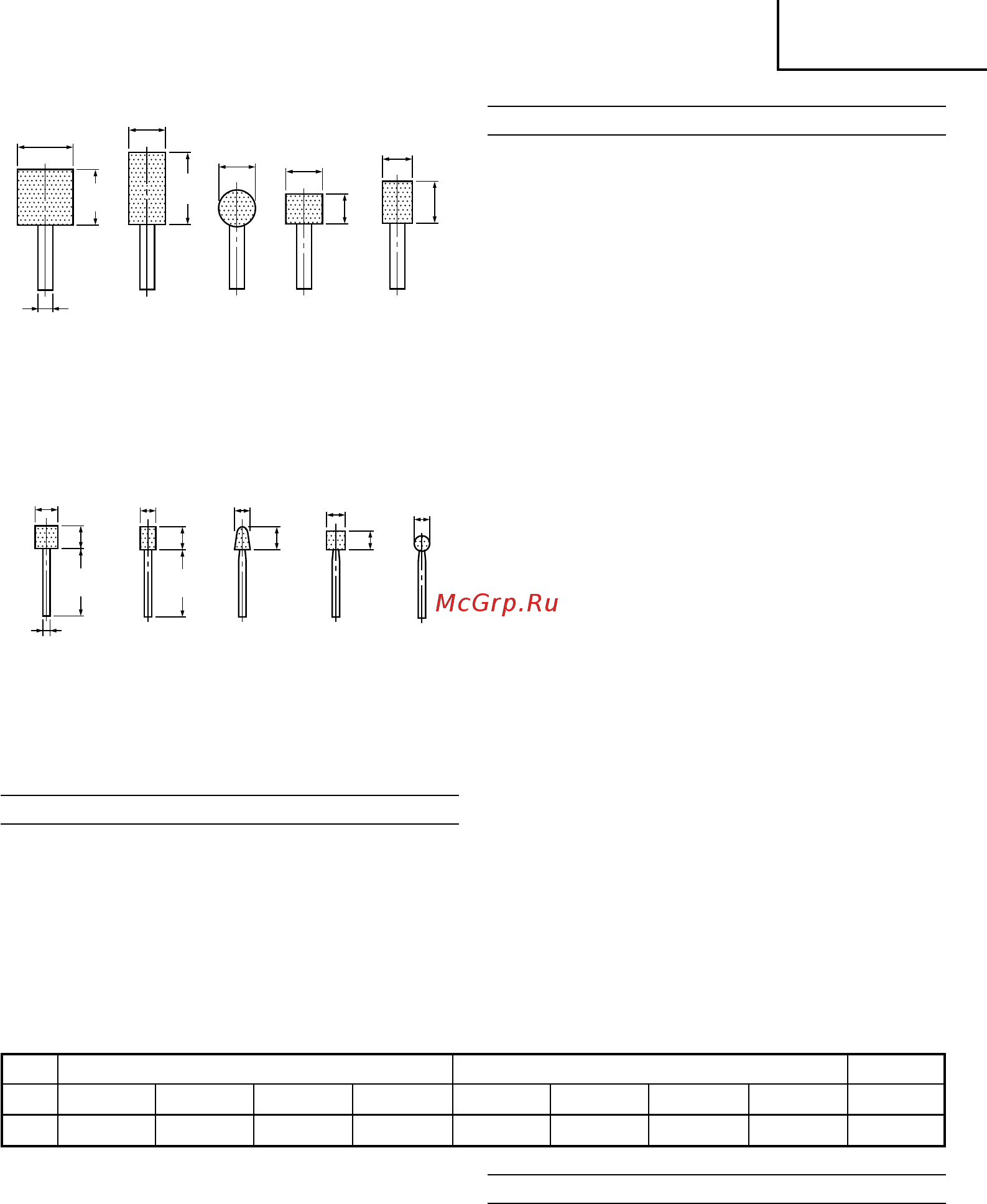

KA-4 KA-5 KA-8 KA-12 KA-13
䡬 Schleifscheiben mit 3mm Schaft
Alle Schleifscheiben sind mit WA-Korn, 80
Graduierung und P-Verbindung versehen und sind
anwendbar zum Schleifen von allgemeinen und
Spezialstahl-Materialien.
KA-20 KC-20 KC-22 KC-23 KC-24
䡬 Ausrichter
䡬 Koffer
Das Sonderzubehör kann ohne vorherige
Bekanntmachung jederzeit geändert werden.
ANWENDUNGSGEBIETE
䡬 Endbearbeitung von Formen für Preßformen,
Druckgießen und Formen.
䡬 Endbearbeitung von Gewindeschneid-Formen,
Werkzeugen und anderen kleinen Teilen.
䡬 Internes Schleifen von Werkzeugen und
Maschinenteilen.
ø 25
25
ø 6
ø 16
32
ø 16
ø 16
13
ø 13
19
ø 10
10
ø 3
30
ø 6
30
10
ø 6
10
ø 7
7
ø 6
VOR INBETRIEBNAHME
1. Netzspannung
Prüfen, daß die zu verwendende Netzspannung der
Angabe auf dem Typenschild entspricht.
2. Netzschalter
Prüfen, daß der Netzschalter auf “AUS” steht. Wenn
der Stecker an das Netz angeschlossen wird, während
der Schalter auf “EIN” steht, beginnt das Werkzeug
sofort zu laufen, was gefährlich ist.
3. Verlängerungskabel
Wenn der Arbeitsbereich nicht in der Nähe des
Netzanschlusses liegt, ist ein Verlängerungskabel
ausreichenden Querschnitts und ausreichender
Nennleistung zu verwenden. Das Verlängerungskabel
sollte so kurz wie möglich gehalten werden.
4. Installieren einer Schleifscheibe
Eine Schleifscheibe so installieren, daß die Länge
r weniger als 15mm beträgt. Wenn r länger ist,
treten unnormale Vibrationen auf, und die Maschine
wird nicht nur negativ beeinflußt, sondern es besteht
auch die Möglichkeit eines ernsthaften Unfalls.
Deshalb r so klein wie möglich machen.
Wenn d = 6mm, 6,35mm (1/4”), 8mm beträgt, sollte
D der Schleifscheibe weniger als 25mm sein. Wenn
eine Schleifscheibe mit D größer als 25mm
verwendet wird, übersteigt die
Umfanggeschwindigkeit die Sicherheitsgrenze, und
die Schleifscheibe wird brechen. Niemals eine solche
Scheibe benutzen. Die Distanz L ist von D abhänging.
Nach der untenstehenden Tabelle L bestimmen.
Wenn d = 3mm, 3,175mm (1/8”) beträgt, sollte D
weniger als 10mm sein. L nach der untenstehenden
Tabelle bestimmen.
Schleifscheiben können mit den Schlüsseln einfach
angebracht und abgenommen werden. (Abb. 2)
HINWEIS:
䡬 Das Spannfutter nicht mit einem Schaft, der dünner
als der reguläre Schaftdurchmesser (6mm) ist, oder
in leerem Zustand anziehen, weil sonst das
Spannfutter beschädigt wird.
䡬 Wenn eine Schleifscheibe mit Schaft installiert wird,
vor dem Anziehen des Spannfutters eine kleine
Menge Wellenöl (oder Nähmaschinenöl) an den
verjüngten Teil geben, der in Abb. 1 markiert ist.
(wenn r= 15 mm)
d3 mm, 3,175 mm (1/8”) 6 mm, 6,35 mm (1/4”) 8 mm
D5 mm6 mm 8 mm 10 mm 13 mm 16 mm 20 mm 25 mm 25 mm
L 10 mm 13 mm 16 mm 13 mm 40 mm 40 mm 25 mm 25 mm 32 mm
5. Benutzung des Seitengriffs (Abb. 3)
Benutzen Sie unbedingt den Seitengriff, um die
Gefahr eines schweren Stromschlags zu vermeiden.
Bringen Sie den Seitengriff an der Maschine wie
folgt an:
(1) Lockern Sie das Spannfutter für den Seitengriff und
schieben Sie den Seitengriff in den vorspringenden
Klammerteil der Maschine vom Flanschteil der
Seitengriffmuffe her ein.
(2) Platzieren Sie den Seitengriff so, dass er für den
Arbeitsvorgang an der richtigen Stelle sitzt und
ziehen Sie dann das Spannfutter für den Seitengriff
fest.
VERWENDUNG
1. Schalten
(1) Durch Schalten des Hebels nach rechts (ON) wird
die Spannung eingeschaltet, durch Schalten nach
links (OFF) wird die Spannung ausgeschaltet.
(2) Beim ersten Einschalten nach der Installierung einer
neuen Schleifscheibe körperliche Nähe zum
Drehumfang der Schleifscheibe vermeiden, um
Gefahren durch eine mögliche falsche Installierung
zu vermeiden.
02Ger_GP2S2_EE 9/15/09, 18:4514
