Hitachi GP2 [29/76] Polski

Polski

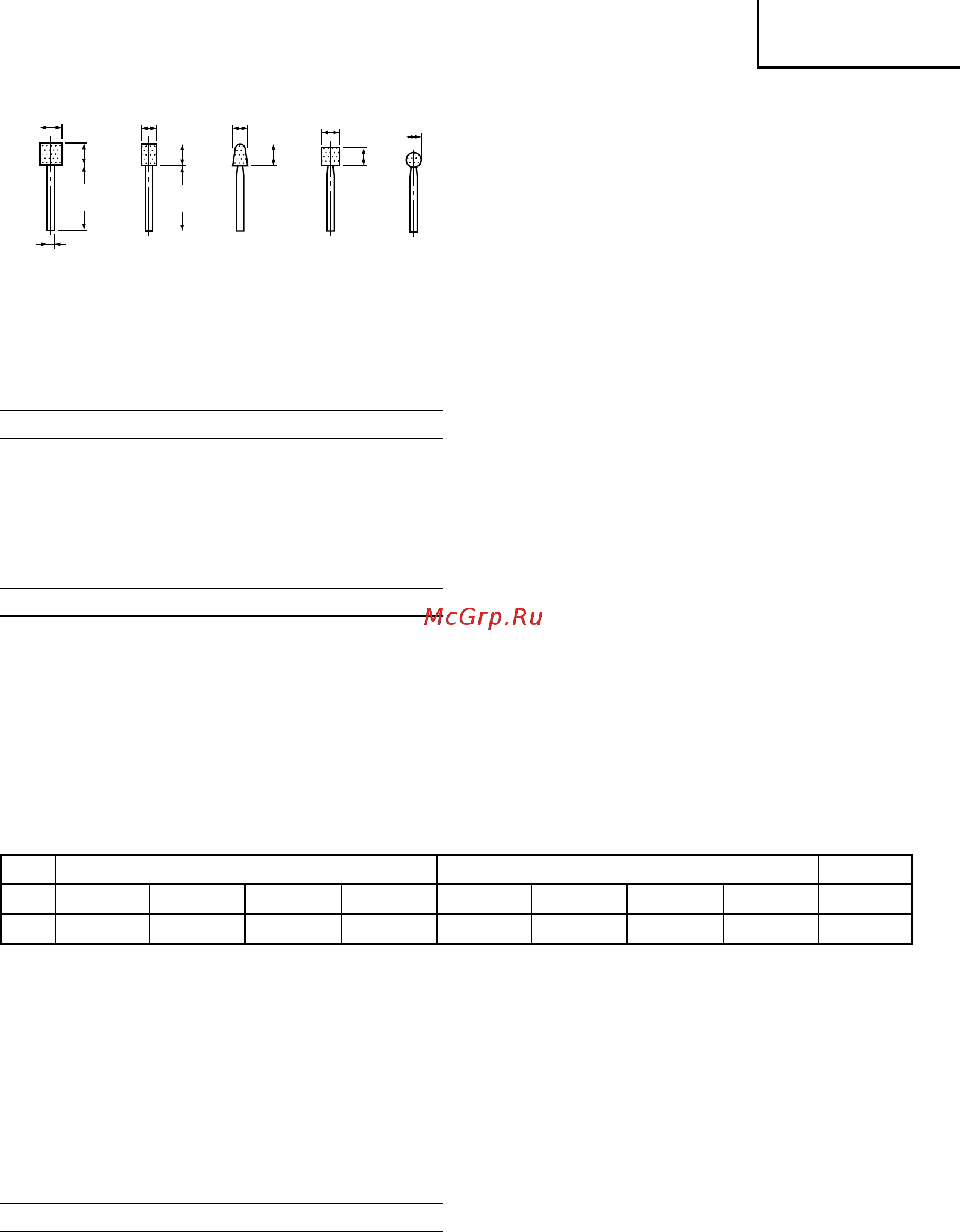

KA-20 KC-20 KC-22 KC-23 KC-24

䡬 Obciągacz

䡬 Obudowa

Akcesoria opcjonalne mogą ulec zmianie bez uprzedniego

zawiadomienia.

ZASTOSOWANIE

䡬 Prace wykończeniowe matryc do wytłaczania, odlewania

ciśnieniowego i formowania.

䡬 Prace wykończeniowe matryc frezów do gwintów,

narzędzi i innych niewielkich elementów.

䡬 Szlifowanie wewnętrznych powierzchni narzędzi i

elementów maszyn.

PRZED UŻYCIEM

1. Żródło mocy

Upewnij się, że źródło mocy jest zgodne z wymogami

mocy zaznaczonymi na tabliczce znamionowej.

2. Wyłącznik sieciowy

Upewnij się, że wyłącznik jest wyłączony (pozycja OFF).

Jeśli wtyczka jest włączona do sieci podczas gdy wyłącznik

jest włączony (pozycja ON), narzędzie zacznie działać

natychmiast, co może spowodować poważny wypadek.

3. Przedłużacz

Kiedy miejsce pracy znajduje się daleko od źródła

prądu, użyj przedłużacza o odpowiedniej grubości i

mocy. Przedłużacz powinien być najkrótszy jak tylko

jest to możliwe.

4. Montaż tarczy

Zamontować tarczę, tak aby długośćrnie przekraczała

15 mm.

Jeżeli długośćrjest większa, pojawią się niepożądane

wibracje, wpływające nie tylko na efektywność pracy

narzędzia, ale także stwarzające niebezpieczeństwo

poważnego wypadku.

Należy zwrócić uwagę, abyrbyło możliwie najmniejsze.

Jeżeli d = 6 mm, 6,35 mm (1/4”), 8 mm, D tarczy

powinno być mniejsze niż 25 mm. Jeżeli

wykorzystywana jest tarcza z D większym niż 25 mm,

prędkość obwodowa przekracza maksymalną

bezpieczną prędkość, w wyniku czego tarcza ulegnie

pęknięciu. Nie wolno nigdy wykorzystywać takiej tarczy.

Odległość L zależy od D. L należy określić odnosząc

się do tabeli poniżej.

Jeżeli d = 3 mm, 3,175 mm (1/8”), 8 mm, D tarczy

powinno być mniejsze niż 10 mm. L należy określić

odnosząc się do tabeli poniżej.

Tarcze mogą zostać w prosty sposób zamontowane

i zdemontowane za pomocą dwóch kluczy. (Rys. 2)

UWAGA:

䡬 Nie dokręcać uchwytu z tuleją zaciskową na czopie

o średnicy mniejszej niż regularna średnica otworu

(6 mm) lub gdy w tuleję nie został wsunięty czop. W

przeciwnym razie może dojść do uszkodzenia uchwytu

z tuleją zaciskową.

䡬 Montując tarczę, przed dokręceniem uchwytu z tuleją

zaciskową, końcówkę stożkową należy naoliwić

niewielką ilością oleju wrzecionowego (lub oleju do

maszyn do szycia), tak jak zostało to pokazane na

Rys. 1.

ø 10

ø 3

ø 6

ø 7

ø 6

(gdyr= 15 mm)

d3 mm, 3,175 mm (1/8”) 6 mm, 6,35 mm (1/4”) 8 mm

D5 mm6 mm 8 mm 10 mm 13 mm 16 mm 20 mm 25 mm 25 mm

L 10 mm 13 mm 16 mm 13 mm 40 mm 40 mm 25 mm 25 mm 32 mm

5. Korzystanie z uchytu bocznego (Rys. 3)

Aby uniknąć poważnego porażenia elektrycznego,

należy korzystać z uchytu bocznego.

Uchyt boczny należy zamontować do urządzenia w

sposób opisany poniżej.

(1) Poluzować zacisk uchytu bocznego i wsunąć uchwyt

do wspornika czołowego narzedzia stroną kołnierza

tulei uchytu bocznego.

(2) Ustawić uchyt boczny w położeniu umożliwiającym

wygodną pracę a następnie dokręcić zacisk uchytu

bocznego.

SPOSÓB UŻYTKOWANIA

1. Uruchamianie

(1) Po przestawieniu przełącznika w prawo (położenie WŁ.)

narzędzie zostanie włączone; po przestawieniu

przełącznika w lewo (położenie WYŁ.) narzędzie zostanie

wyłączone.

(2) Przy pierwszym przestawieniu przełącznika po

zamontowaniu nowej tarczy, szlifierkę należy trzymać

z dala od ciała, aby zapobiec niebezpieczeństwu

stwarzanemu przez zniszczoną tarczę w wyniku

niewłaściwego działania.

(3) Przed rozpoczęciem należy skontrolować poprawność

działania narzędzia, kierując tarczę w bezpiecznym

kierunku.

2. Wskazówki bezpieczeństwa dotyczące użytkowania

(1) Delikatnie docisnąć tarczę do materiału, który ma być

obrabiany.

Podczas szlifowania niezbędna jest duża prędkość

obrotów. Aby wyeliminować nadmierną siłę docisku

należy użyć szlifierki ręcznej pracującej na wysokich

obrotach.

04Pol_GP2S2_EE 9/15/09, 18:4928
