58
Slovenščina
Velikosti in načini rokovanja, razen za luknjo gredi, so
enaki kot veljajo za vpenjalno glavo 6 mm.

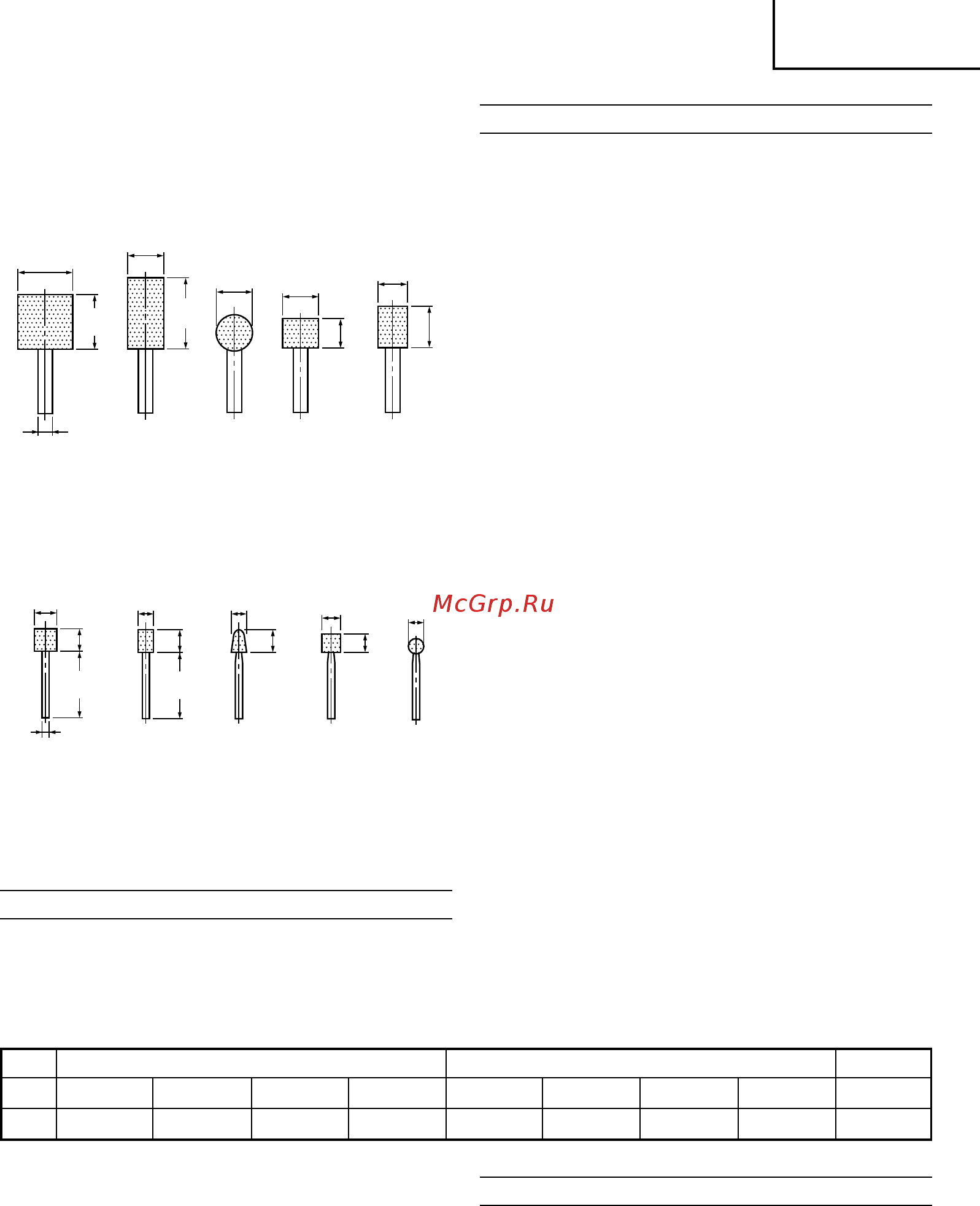

䡬 Plošča z gredjo 6 mm
Vse plošče: zrno WA, granulacija 60, P vezivo, so
primerne za brušenje običajnih in posebnih materialov
iz jekla.
KA-4 KA-5 KA-8 KA-12 KA-13
䡬 Plošče z gredjo 3 mm
Vse plošče: zrno WA, granulacija 80 in vezivo P, so
primerne za brušenje vseh običajnih in posebnih
materialov iz jekla.
KA-20 KC-20 KC-22 KC-23 KC-24
䡬 Orodje za poravnavo
䡬 Okrov
Neobvezni priključki so predmet sprememb brez
predhodnega obvestila.
UPORABA
䡬 Obdelava odkovkov za stiskanje, odlitkov in forme.
䡬 Obdelava navojnih rezalnih odkovkov, orodij in drugih
majhnih delov.
䡬 Notranje brušenje orodij in strojnih delov.
PRED UPORABO
1. Vir napetosti
Zagotovite, da je vir napetosti, ki ga boste uporabili
enak zahtevam vira napetosti, ki je določen na imenski
plošči izdelka.
2. Stikalo za napetost
Prepričajte se, da je stikalo za napetost v položaju OFF
(izključeno). Če je vtikač priključen na vtičnico, ko je
stikalo v položaju ON (vklopljeno), bo električno orodje
takoj začelo delovati ter lahko povzroči resno nesrečo.
3. Podaljševalni kabel
Če je delovno območje oddaljeno od vira napetosti,
uporabite podaljševalni kabel primerne debeline in
kapacitivnosti. Podaljševalni kabel naj bo čim krajši.
4. Namestiti ploščo
Ploščo namestite, tako da je
r
manj kot 15 mm.
Če je
r
daljši - nevarnost nenormalne vibracije,
negativnega učinka na stroj in morebitne resne nesreče.
rnaj bo čim krajši.
Če je
r= 6 mm, 6,35 mm (1/4”), 8 mm, mora biti
globina D plošče manjša od 25 mm. Če uporabite
ploščo globine, večje od 25 m - nevarnost prevelike
hitrosti oboda plošče, ki preseže varnostno omejitev,
kar pomeni veliko verjetnost zloma plošče. V nobenem
primeru ni dovoljeno uporabiti takšne plošče.
Dolžina L je odvisna od globine D. Določite dolžino
L - glejte tabelo spodaj.
Če je premer = 3 mm, 3,175 mm (1/8”), mora biti
dolžina D plošče manj kot 10 mm. Določite dolžino
L - glejte tabelo spodaj.
Plošče je možno enostavno pritrditi in sneti, in sicer
z uporabo obeh ključev. (Sl. 2).
POMNI:
䡬 Vpenjalne glave ni dovoljeno priviti z gredjo, ki nima
običajnega premera (6 mm), in ne v prostem teku. Na
ta način poškodujete vpenjalno glavo.
䡬 Med nameščanjem plošče z gredjo, privijte vpenjalno
glavo, potem ko ste nanesli manjšo količino olja za
vretena (ali šivalne stroje), in sicer v zoženi del, kot
je označen na Sl. 1.
ø 25
25
ø 6
ø 16
32
ø 16
ø 16
13
ø 13
19
ø 10
10
ø 3
30
ø 6
30
10
ø 6
10
ø 7
7
ø 6
(Če je
r= 15 mm)
d3 mm, 3,175 mm (1/8”) 6 mm, 6,35 mm (1/4”) 8 mm
D5 mm6 mm 8 mm 10 mm 13 mm 16 mm 20 mm 25 mm 25 mm
L 10 mm 13 mm 16 mm 13 mm 40 mm 40 mm 25 mm 25 mm 32 mm
5. Uporaba bočnega ročaja (Sl. 3)
Ne pozabite uporabiti bočni ročaj, ker se tako lahko
izognete tveganju hudega električnega udara.
Bočni ročaj pritrdite na stroj, kot je opisano v
nadaljevanju.
(1) Sprostite prijem bočnega ročaja in bočni ročaj vstavite
v del nosilca nosa stroja od dela prirobnice rokava
bočnega ročaja.
(2) Bočni ročaj nastavite v položaj, ki je prikladen za delo
in potem dobro zategnite prijem bočnega ročaja.
KAKO UPORABLJATI
1. Stikalo
(1) Če premaknete stikalni vzvod desno (“ON”), se stroj
vključi; če premaknete stikalni vzvod levo (“OFF”), se
stroj izključi.
(2) Preden prvič premaknete stikalo, potem ko ste namestili
novo ploščo, zadržite brusilnik stran od telesa in tako
preprečite morebitno nevarnost poškodb zaradi
nepravilne namestitve plošče.
(3) Preden zaženete stroj, preizkusite delovanje tako, da
ploščo usmerite v varno smer.
09Slo_GP2S2_EE 9/15/09, 18:5158
