40
Čeština
STANDARDNÍ PŘÍSLUŠENSTVÍ
(1) Klíč (17 mm) ............................................................... 1
(2) Klíč (12 mm) ............................................................... 1
(3) Boční rukoje
(v závislosti na oblastech nemusí být zahrnuto) .... 1
Standardní příslušenství podléhá změnám bez upozornění.
DALŠÍ PŘÍSLUŠENSTVÍ (prodává se zvláš)
䡬 Upínací pouzdro
pro hřídel 3 mm
pro hřídel 3,175 mm (1/8”)
pro hřídel 6,35 mm (1/4”)
pro hřídel 8 mm
Rozměry mimo otvor hřídele a způsoby zpracování
odpovídají upínacímu pouzdru o 6 mm.

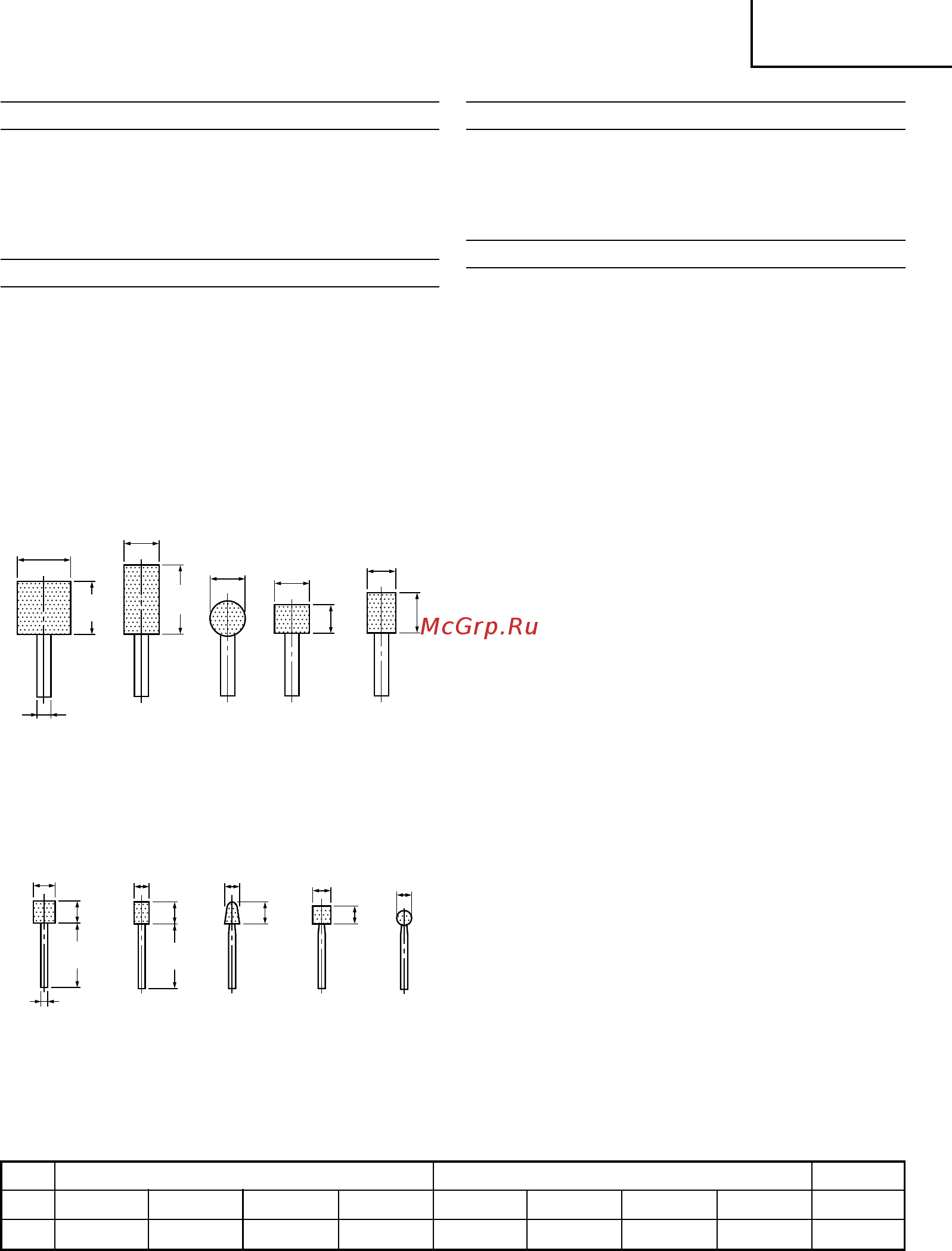

䡬 Kotouče s 6 mm hřídelem
Veškeré kotouče jsou vybaveny WA zrny, 60 kalibrací
a P pojivem a jsou vhodné k broušení obyčejných a
zvláštních ocelových materiálů.
KA-4 KA-5 KA-8 KA-12 KA-13
䡬 Kotouče s 3 mm hřídelem
Veškeré kotouče jsou vybaveny WA zrny, 80 kalibrací
a P pojivem a jsou vhodné k broušení obyčejných a
zvláštních ocelových materiálů.
KA-20 KC-20 KC-22 KC-23 KC-24
䡬 Orovnávač
䡬 Kufřík
Volitelné příslušenství podléhá změnám bez upozornění.
POUŽITÍ
䡬 Konečná úprava lisovacích forem, stříkání a tvarování.
䡬 Konečná úprava závitořezných forem, nástrojů a dalších
malých částí.
䡬 Vnitřní broušení nástrojů a strojních součástí.
PŘED POUŽITÍM
1. Zdroj elektřiny
Ujistěte se, že elektrický zdroj odpovídá požadavkům
uvedeným na štítku výrobku.
2. Spínač
Ujistěte se, že spínač je v poloze VYPNUTO (OFF).
Pokud je zařízení připojeno ke zdroji elektrického proudu
a spínač je v poloze ZAPNUTO (ON), nástroj začne
okamžitě pracovat a to může vést k vážnému úrazu.
3. Prodlužovací šňůra
Pokud je pracoviště vzdáleno od zdroje elektrického
proudu, použijte prodlužovací šňůru o dostatečné
tloušce a kapacitě. Dbejte na to, aby prodlužovací
šňůra byla co nejkratší.
4. Montáž kotouče
Nainstalujte kotouč tak, aby délkarbyla menší než 15
mm.
Pokud je r delší, objeví se abnormální vibrace a stroj
je nejen negativně ovlivněn, ale může dojít i k vážnému
úrazu.
Snižte r jak je to jen možné.
Pokud d = 6 mm, 6,35 mm (1/4"), 8 mm, D kotouče
by měl být menší než 25 mm. Pokud je použito D
kotouče více než 25 mm, obvodová rychlost překročí
bezpečnostní limit a kotouč se zlomí.
Nikdy nepoužívejte takovýto kotouč.
Vzdálenost L se liší od D. Zadejte L dle následující
tabulky.
Když d = 3 mm, 3,175 mm (1/8"), D by mělo být menší
než 10 mm.
Zadejte L dle následující tabulky.
Kotouče mohou být snadno namontovány a
demontovány pomocí dvou klíčů. (Obr. 2)
POZNÁMKA:
䡬 Neutahujte upínací pouzdro vložením tenčího pláště
než je běžný průměr pláště (6 mm) v upínacím pouzdře
nebo v prázdném stavu. Můžete poškodit upínací
pouzdro.
䡬 Při montáži brousicího kotouče s hřídelem použijte
před upnutím malé množství vřetenového oleje (nebo
oleje na šicí stroje) na náběhový kužel tak, jak je
vyznačeno na Obr. 1.
ø 25
25
ø 6
ø 16
32
ø 16
ø 16
13
ø 13
19
ø 10
10
ø 3
30
ø 6
30
10
ø 6
10
ø 7
7
ø 6
(Kdyžr= 15 mm)
d3 mm, 3,175 mm (1/8") 6 mm, 6,35 mm (1/4") 8 mm
D5 mm6 mm 8 mm 10 mm 13 mm 16 mm 20 mm 25 mm 25 mm
L 10 mm 13 mm 16 mm 13 mm 40 mm 40 mm 25 mm 25 mm 32 mm
06Cze_GP2S2_EE 9/15/09, 18:5040
