Cuenod C.160 GX 507/8 T3 [25/56] Inbetriebnahme
![Cuenod C.160 GX 507/8 T3 [25/56] Inbetriebnahme](/views2/1435032/page25/bg19.png)

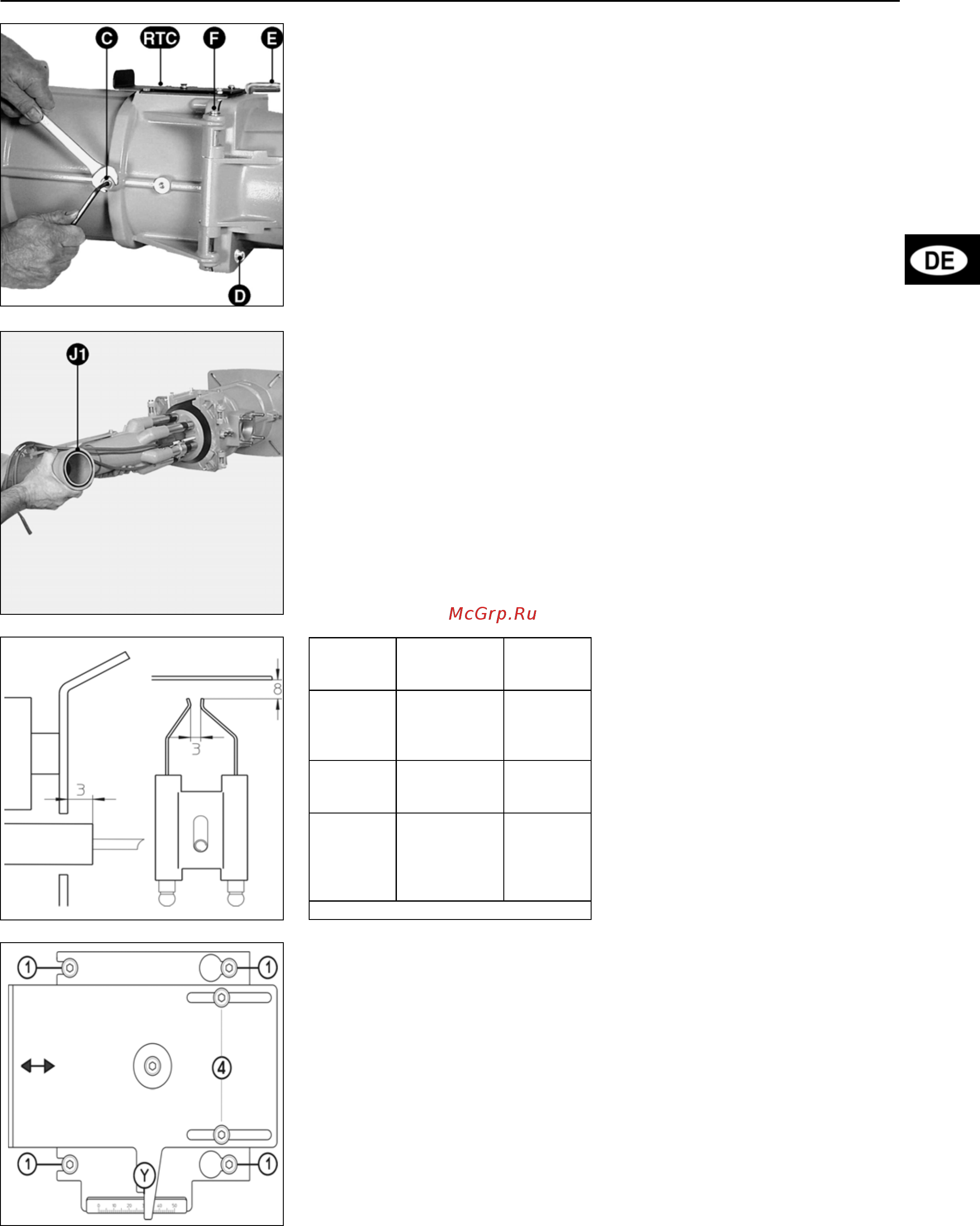

03/2008 - Art. Nr. 13 013 477C 25
Prüfungen und Einstellungen der
Mischeinrichtung
Bei der Lieferung ist der Brenner für
Erdgasbetrieb eingestellt.
• Sicherungsschraube D entfernen.
• Den beweglichen Achsbolzen E
entfernen.
• Brennergehäuse öffnen.
• Die zwei Zündkabel und das Kabel der
Ionisationssonde abtrennen.
• Die vier Schrauben 1 der Einstellplatte
(RTC) um zwei Umdrehungen lösen.
• Andruckschraube C lösen.
• Mischeinrichtung herausnehmen.
• Folgende Einstellungen überprüfen :
• Zündelektroden und Diffusoren ent-
sprechend dem verfügbaren Gas und
den beigefügten Zeichnungen.
• Zustand und Position der Ringdich-
tung J1 bei der Montage prüfen.
• Im umgekehrten Reihenfolge wieder
einbauen.
• Zu prüfen :
- festen Sitz der Schraube und
Mutter C.
- später auf Dichtheit prüfen.
Sekundärluft
Es handelt sich um das zwischen dem
Durchmesser der Stauscheibe und dem
Flammrohr zugeführte Luftvolumen. Die
Stellung der Stauscheibe (Maß Y) ist auf
einer Skala der RTC-Einstellplatte von 0
bis 50 mm abzulesen, wobei 50 mm der
größten und 0 der kleinsten Sekundär-
luftzufuhr entspricht. Bei Lieferung des
Brenners liegt die Einstellung des
Maßes Y auf 35 mm.
In Abhängigkeit von :
- Zündqualität (Stöße, Schwingungen,
Rupfen, Verzögerung),
- Verbrennungshygiene
läßt sich dieser Wert jedoch nachregu-
lieren.
Einstellung
Sie wird ohne Ausbau des Brenners
während Betrieb oder Stillstand entspre-
chend den angegebenen Werten vorge-
nommen.
Bei Verringerung des Maßes Y, nimmt
der CO
2
-Wert zu und umgekehrt.
• Die zwei Schrauben 2 (Zeichnung)
lösen.
• Einstellplatte in die gewünschte
Richtung verschieben.
• Die zwei Schrauben 2 wieder fest-
ziehen.
( Vier Schrauben zum Herausneh-
men der Mischeinrichtung
) Zwei Schrauben zum Einstellung
des Maßes Y
1 Sekundärluftwert
Inbetriebnahme
Prüfungen und Einstellungen
Mischeinrichtung
Sekundärluft
Typ
Brenner-
leistung
kW
Maß
Y
mm
700 25
900 30
1100 35
1200 40
1100 35
1300 45
1600 50
1150 25
1400 30
1700 35
1900 50
2100 50
C 160
Fettgedruckt :
Werkseinstellung
C 120
C 160
C 160
