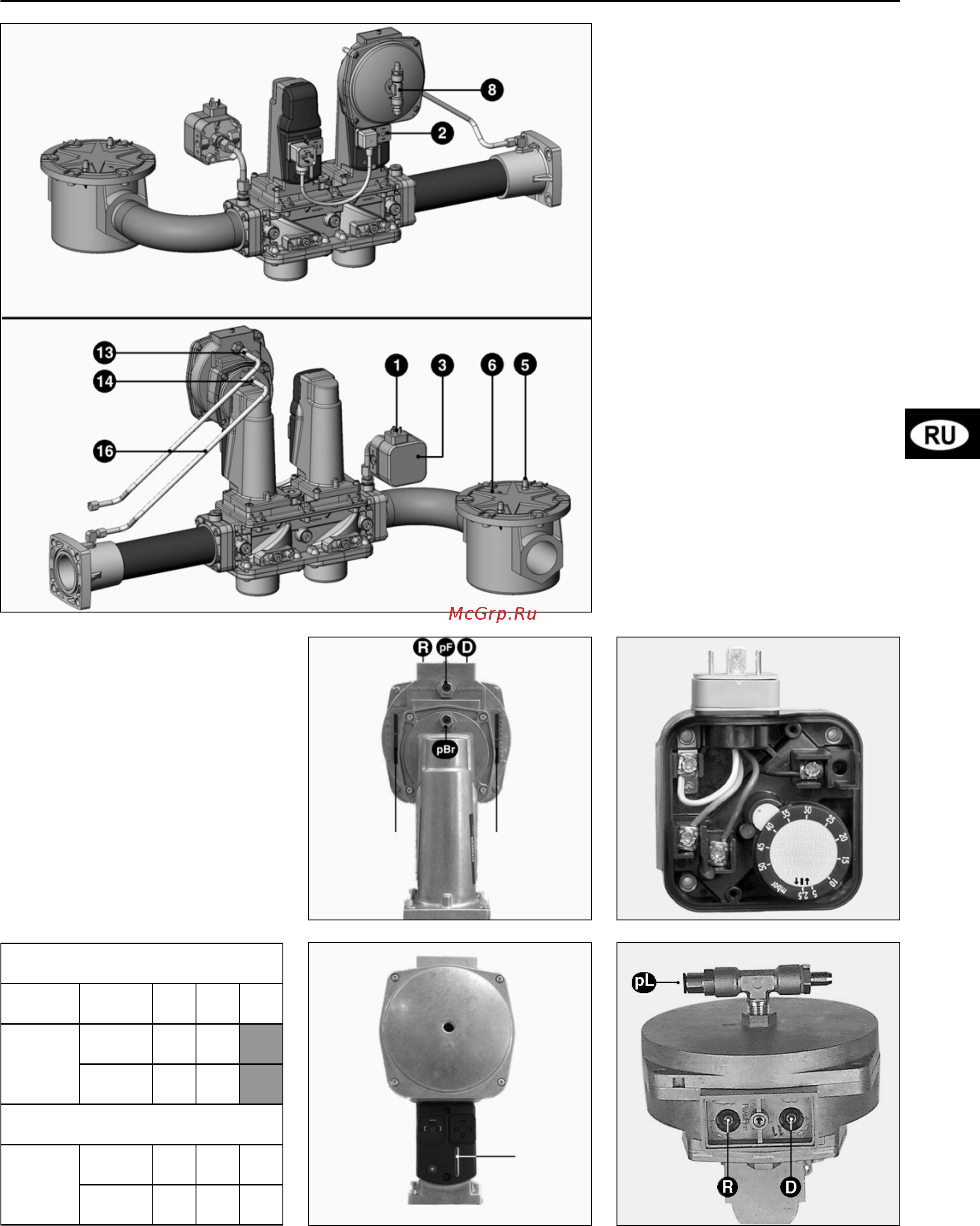

03/2008 - Art. Nr. 13 013 477C 47
индекс
открытия
газового
клапана
индекс
регулировки
соотношения
R
индекс
регулировки
D
Пуск
Описание, настройки
Газовый клапан VGD
Регулятор SKP75
1 Электроподключение реле
давления (ДИН 43650)
2 Электроподключение
электромагнитных клапанов
(ДИН43650)
3 Реле давления
4 Впускной фланец
5 Отбор давления G1/8 перед
фильтром Наружный фильтр
ДН65
6 Идентификационная табличка
7 Подсоединение для измерения
давления воздуха pL G 1/8
9 Регулировочный винт R для
настройки соотношения газ /
воздух
12 Регулировочный винт D для
корректировки нулевой точки
13 Подсоединение G 1/8 для
измерения давления pF
в
топочной камере
14 Подсоединение G 1/8 для
измерения давления газа pBr
15 Фланец на выходе
16 Трубки для отбора давления
pBr- pL -pF
Настройка реле давления газа
• Снимите прозрачную крышку. В
приборе содержится индекс ↑ | ↓ и
градуированный подвижный диск.
• Временно установите реле
давления на минимальное
значение градуированного диска.
Клапан VGD, совмещенный с
регулятором SKP75 обеспечивает
постоянное соотношение воздуха /
газа
и является быстродействующим.
Регулятор также учитывает давление
топочной камеры pF.
При поставке клапан отрегулирован
согласно приведенной ниже таблице.
Газ:
давление(я)
20.507 40.065 40.080
(винт
R
)
1,4 1,3
(винт
D
)
22
(винт
R
)
1,4 1,3 1,3
(винт
D
)
220
G20:20,25
G20:20,25,40
Горелка C 120 GX 507/8
Горелка C 160/210 GX 507/8
VGD
