03/2008 - Art. Nr. 13 013 477C46
Пуск
Описание и настройки

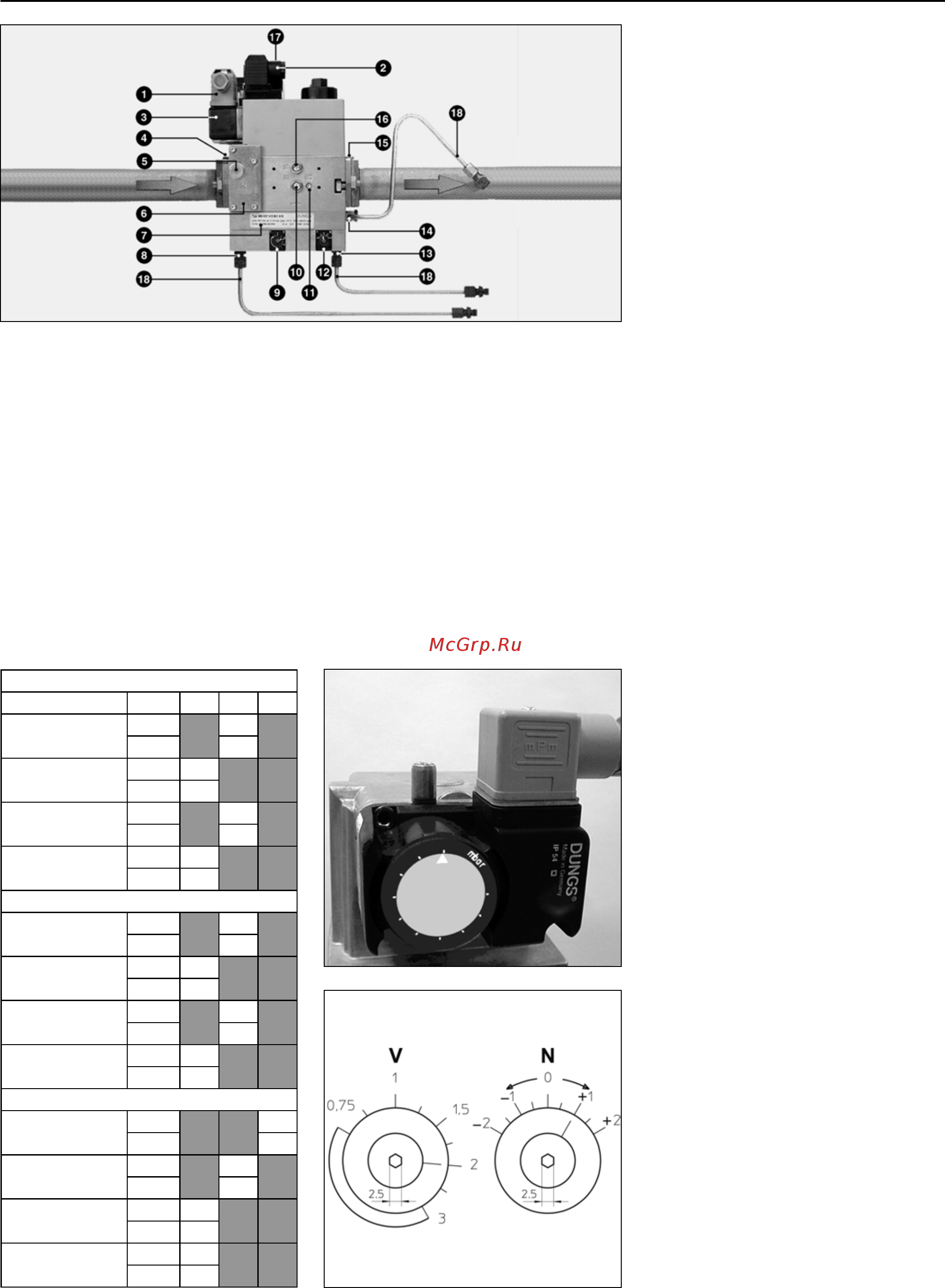

Компактная арматура MBVEF
1 Электроподключение реле
давления (ДИН 43650)
2 Электроподключение
электромагнитного клапана
(ДИН43650)
3 Реле давления
4 Впускной фланец
5 Отбор давления G1/8 перед
возможным фильтром,
возможен с 2 сторон
6 Фильтр под крышкой
7 Идентификационная табличка
8 Подсоединение для измерения
давления воздуха pL G 1/8
9 Регулировочный винт для
настройки соотношения V
10 Отбор давления на входе pe
G 1/8 обе стороны
11 Отбор давления газа pBr M4
(V2)
12 Регулировочный винт для
корректировки нулевой точки N
13 Подсоединение G 1/8 для
измерения давления pF в
топочной камере
14 Подсоединение G 1/8 для
измерения давления газа pBr
15 Фланец на выходе
16 Отбор давления pa после V1,
обе стороны
17 На индикаторе V1, V2
(посттавляется по желанию)
18 Трубки для отбора давления
pBr- pL -pF
Компактная арматура MB VEF
Арматура MB VEF... представляет из
себя компактный модуль,
содержащий
следующие элементы:
фильтр, регулируемое реле
давления, нерегулируемый
быстродействующий
предохранительный клапан,
регулируемый по соотношению
давлений главный клапан, с открытим
в зависимости от расхода (V и N) для
поддержания постоянной пропорции
между газом и воздухом. Он является
быстрозакрывающимся.
Регулятор также учитывает давление
в топочной камере pF.
При поставке арматура
отрегулирована согласно
приведенной ниже
таблице.
Реле давления газа
• Снимите прозрачную крышку.
Прибор содержит индекс и
поворачиваемую установочную
шкалу.
• Временно установите на
минимальное значение на шкале.
Настройка регулятора
Все настройки выполняются при
включенной горелке.
• Произведите настройки на 2 винтах,
используя шестигранный ключ 2,5
мм:
- винт V обеспечивает
соотношение газ / воздух; от 0,75
до 3,0
- посредством винта N
можно
откорректировать избыток
воздуха при минимальном
расходе; градация шкалы от -2 до
+2
Газ: давление(я) VEF 412 420 425
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
G31:148
G20:100,150
G20:300
G25:300
Горелка C 210 GX 507/8
G20:50
G31:37
G31:148
G20:300
G25:300
Горелка C 160 GX 507/8
G20:40,50,100,150
G20:20,25,40,50
G25:25
G31:37
G31:148
Горелка C 120 GX 507/8
G20:100,150,300
