Cuenod C.160 GX 507/8 T3 [36/56] Wartung
![Cuenod C.160 GX 507/8 T3 [36/56] Wartung](/views2/1435032/page36/bg24.png)
03/2008 - Art. Nr. 13 013 477C36
Wartung
Wichtig
Mindestens einmal jährlich durch einen
Techniker warten lassen.
• Stromzufuhr am Schutzschalter
abschalten.
• Kontrollieren, ob keine Spannung
mehr anliegt.
• Brennstoffzufuhr abschalten.
• Auf Dichtheit prüfen.
Kein unter Druck stehendes Reini-
gungsmittel oder chlorhaltiges Produkt
verwenden.
Im Kapitel “ Inbetriebnahme ” sind die
Einstellwerte angegeben.
Originalersatzteile verwenden.
• Die Brennerhaube abnehmen.

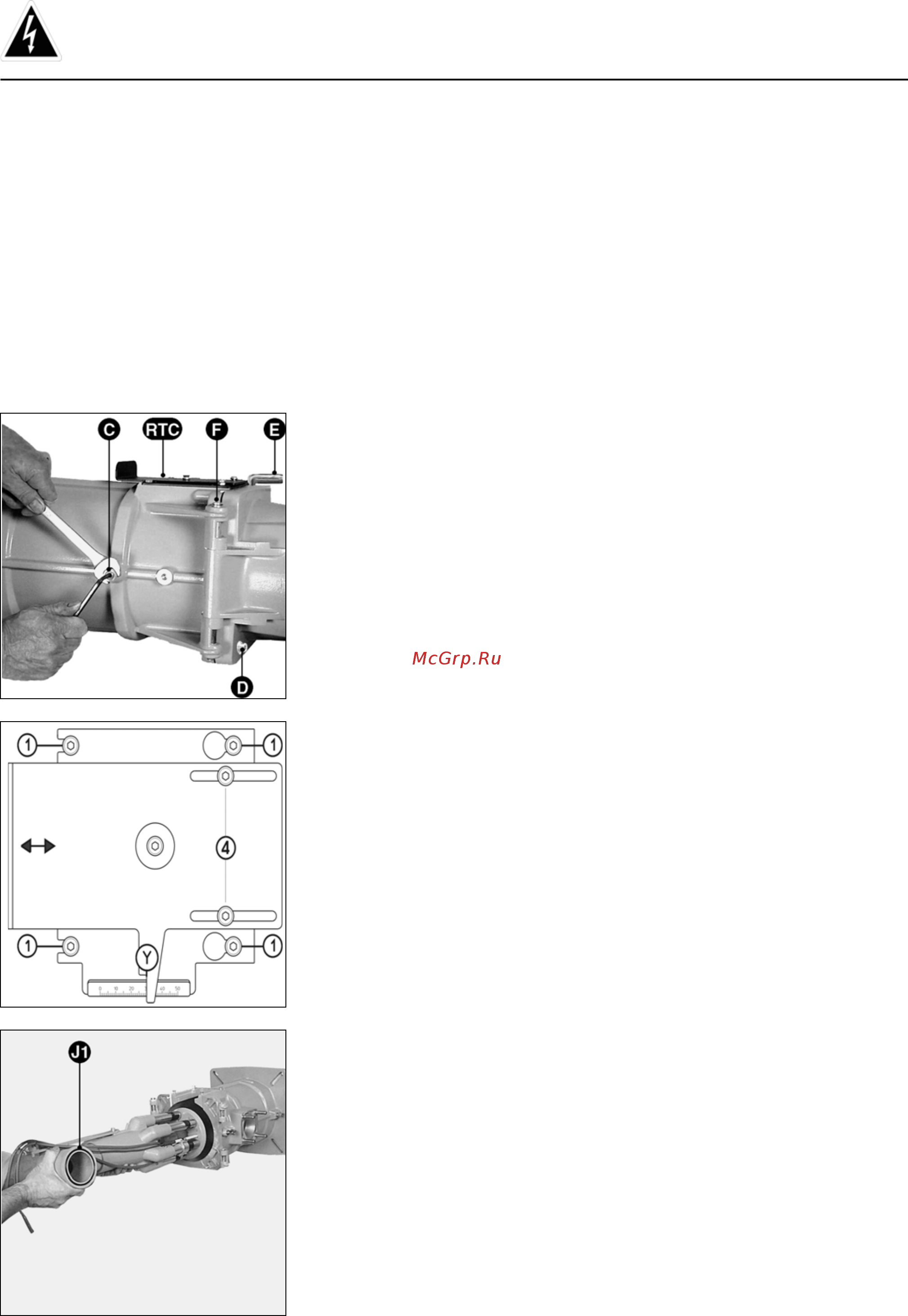

Kontrolle der Mischeinrichtung
• Wenn nötig, die elektrischen Steckver-
binder der Gasleitung abnehmen.
• Die Sicherungsschraube D ausdre-
hen.
• Den beweglichen Achsbolzen E ent-
fernen.
• Brennergehäuse öffnen.
• Die zwei Zündkabel und Ionisationska-
bel abtrennen.
• Die vier Schrauben 1 der RTC-Ein-
stellplatte um zwei Umdrehungen
lösen.
Die zwei Schrauben 2 unberührt
lassen.
• Andruckschraube C lösen.
• Mischeinrichtung ausbauen.
• Alle Teile reinigen.
• Zustand und Einstellungen kontrollie-
ren bei : Stauscheibe, Zündelektro-
den, Ionisationssonde, Diffusoren,
Zündkabel und Ionisationskabel.
• Die defekte Teile ersetzen.
• Beim Wiedereinbau darauf achten,
daß der O-Ring J1 auf der Gasspeise-
leitung vorhanden und richtig einge-
setzt ist.
• Festen Sitz der Andruckschraube C,
und der vier Schrauben 1 auf der
RTC-Einstellplatte kontrollieren.
Flammrohr demontieren
- Dieser Arbeitsvorgang macht
entweder das Öffnen der Feuerraum-
tür oder die Demontage des Brenners
erforderlich.
1) Zugang über die Feuerraumtüre
• Zunächst den Angaben des vor-
herigen Abschnitts “Ausbau der
Mischeinrichtung ” bis folgen,
anschließend …
• Kesseltür öffnen.
• Die drei Schrauben des Flammrohres
von innen lösen.
• Flammrohr ersetzen.
• Zwischenraum zwischen Feuerraum-
tür und Flammrohr, falls nötig, mit
feuerfestem Material ausfüllen.
Druckabnahmeleitung pF darf
dabei nicht verstopft werden.
• In umgekehrten Reihenfolge wieder
einbauen.
2) Demontage des Brenners:
Zunächst den Angaben des vorherigen
Abschnitts “ Ausbau der Mischeinrich-
tung ” bis folgen, anschließend …
• Folgende Teile ausbauen : Brenner-
gehäuse, Gasleitung, Brennkopf.
• Die drei Schrauben des Flammrohres
von innen lösen.
• Flammrohr und Fassadendichtung
ersetzen.
• Wieder einbauen.
Reinigen des Luftkreises
• Motor abklemmen.
• Die sieben Schrauben der Motorplatte
entfernen, dabei von unten anfangen.
• Motorplatine auslösen und das
gesamte Bauteil ablegen.
• Lüftskreis reinigen:
• Gebläse, Luftkasten.
• Teile wieder zusammenbauen.
Kontrolle des Gasfilters
Der externe oder im Ventil eingebaute
Filter (integriert oder Taschenfilter) muß
mindestens einmal jährlich überprüft,
das Filterelement bei Verschmutzung
ersetzt werden.
• Deckelschrauben entfernen.
• Filterelement herausnehmen und
darauf achten, daß in seinem Sitz kein
Schmutz zurückbleibt.
• Durch ein identisches neues Teil
ersetzen.
• Deckel und Dichtung mit den Befesti-
gungsschrauben wieder anbringen.
• Gaskugelhahn öffnen.
• Auf Dichtheit prüfen.
• Die Verbrennung kontrollieren.
Dichtheitskontrollgerät
• Dichtheitskontrollgerät ausbauen.
• Filterelemente auf pe und pa über-
prüfen und ggf. ersetzen.
• Teil wieder einbauen.
• Betrieb und Dichtheit kontrollieren.
Gasventile
Die Ventile bedürfen keiner besonderen
Wartung. Sie dürfen nicht repariert
werden. Defekte Ventile müssen von
einem Fachmann ersetzt werden, der
anschließend die entsprechenden
Dichtheits-, Funktions- und Verbren-
nungsprüfungen durchführt.
Prüfung der elektrischen Anschlüsse
Auf der elektrischen Schaltplatte, am
Gebläsemotor und Stellmotor.
• Die feste Verbindung der Drähte an
allen Klemmen überprüfen.
Reinigung der Haube
• Haube mit Wasser und einem Wasch-
mittel säubern.
• Haube wieder montieren.
Hinweise
Nach jedem Eingriff:
• Unter echten Betriebsbedingungen
(geschlossene Türen, montierte
Haube usw.) die Verbrennungswerte
kontrollieren sowie die einzelnen
Leitungen auf Dichtheit prüfen.
• Sicherheitskontrollen ausführen.
• Ergebnisse in den entsprechenden
Unterlagen dokumentieren.
