03/2008 - Art. Nr. 13 013 477C54
Техуход
Важная информация
Не менее одного раза в год
необходимо выполнять операции
технического обслуживания, с
привлечением квалифицированного
персонала.
• Перекройте электропитание на
моногополюсном выключателе
• Убедитесь в отсутствии тока.
• Перекройте приток топлива.
• Проверьте на возмоные утечки
Не используйте жидкость под
давлением или хлорсодержащие
вещества.
Установка параметров описывается в
разделе "Пуск".
Используйте только
оригинальные
запчасти изготовителей.
• Снимите крышку горелки

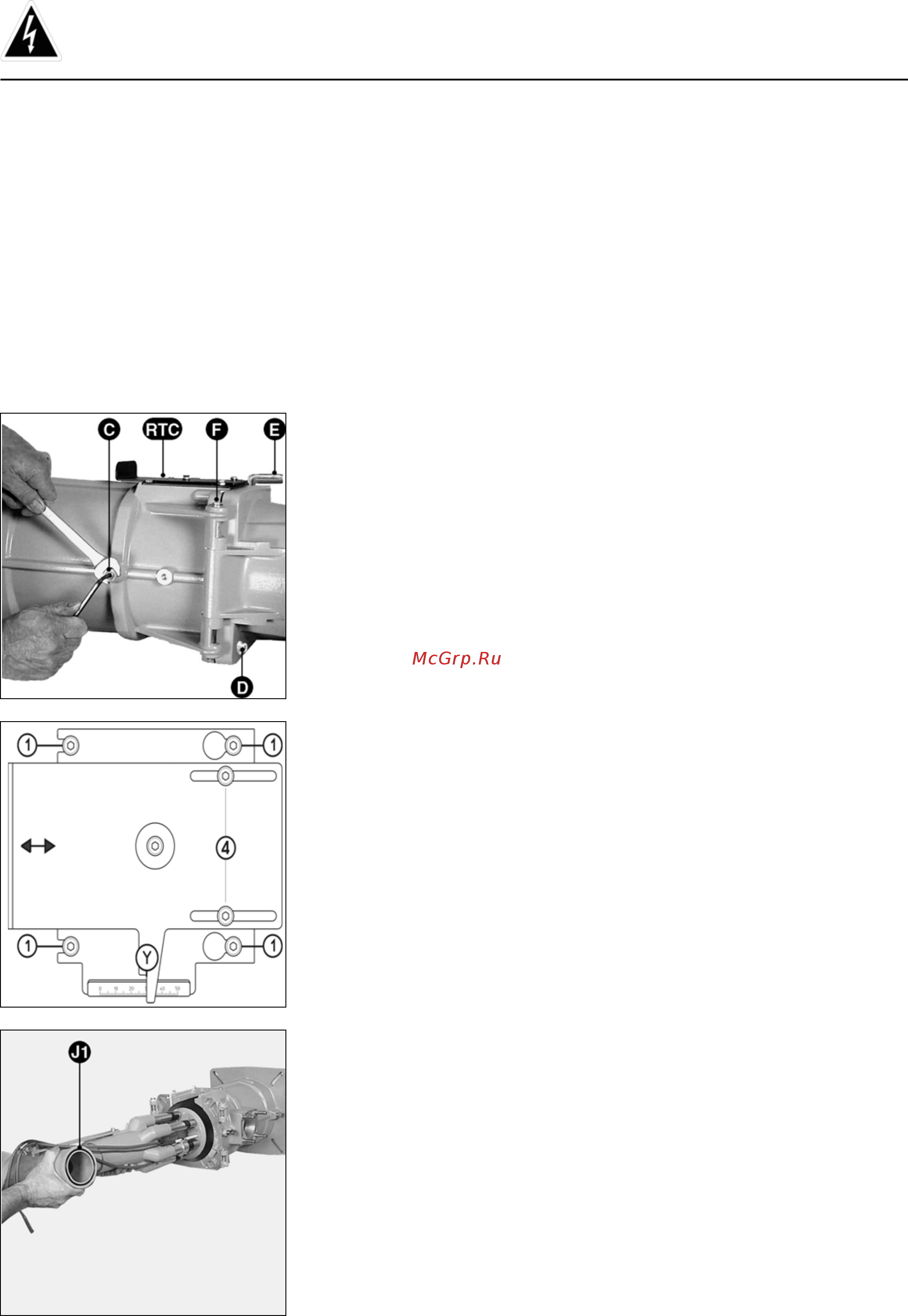

Контроль смесительного
устройства
• При необходимости снимите
электрические штекерные
соединители на газопроводе.
• Открутите фиксирующий винт D.
• Удалите подвижный осевой болт Е.
• Откройте корпус горелки.
• Отделите два розжиговых кабеля и
ионизационный кабель.
• Открутите на два оборота четыре
винта 1 установочной панели RTC.
Оставьте два винта 2 без
изменений.
• Открутите винт С.
• Демонтируйте смесительное
устройство.
• Почистите все детали.
• Проверьте состояние и настройки:
подпорная шайба, розжиговые
электроды, ионизационный зонд,
диффузоры, кабель
трансформатора розжига и
ионизации.
• Замените дефектные детали.
• При сборке проконтролируйте
наличие и правильное положение
кольца круглого сечения J1 на
газопроводе.
• Проконтролируйте, плотно ли
закручен винт С и четыре винта 1 на
установочной панели RTC.
Демонтаж жаровой трубы.
- Эта операция требует открытия
дверцы топки или снятия горелки
1) Доступ через дверцу топки:
Сначала следуйте инструкциям
предыдущей части "Демонтаж
смесительного устройства" до ,
затем...
• Откройте дверцу котла.
• Открутите изнутри три винта
жаровой трубы.
• Замените
жаровую трубу.
• При необходимости заполните
пространство между дверцой топки
и жаровой трубой огнеупорным
материалом.
Не блокируйте отбор давления
pF.
• Смонтируйте в обратном порядке.
2) Снятие горелки:
Сначала следуйте инструкциям
предыдущей части "Демонтаж
смесительного устройства" до ,
затем...
• Демонтируйте следующие части:
корпус горелки, газопровод, головку
горелки.
• Открутите изнутри три винта
жаровой трубы.
• Замените жаровую трубу и
уплотнение
• Снова смонтируйте.
Чистка воздушного контура
• Отсоедините двигатель.
• Снимите все семь винтов панели
двигателя, начиная снизу.
• Сместите панель и снимите
установку.
• Почистите воздушный контур:
воздуходувку и воздушную коробку.
• Смонтируйте вновь установку.
Контроль газового фильтра
Наружный фильтр или фильтр
клапана (встроенный или карманный)
следует проверять как минимум раз в
год, а его элемент при засорении
заменять.
• Открутите винты из крышки.
• Вытащите фильтрующий элемент.
Проследите за тем, чтобы в корпусе
не осталось грязи.
• Установите идентичный новый
элемент.
• Установите на прежнее место
уплотнение, крышку и винты
• Откройте ручной клапан на
четверть оборота.
• Проверьте на утечки.
• Проверьте сжигание.
Орган контроля плотности
• Демонтируйте орган контроля
плотности.
• Проверьте на ре и ра фильтрующие
элементы и при необходимости
замените.
• Снова смонтируйте.
• Проконтролируйте работу и
плотность.
Газовые клапаны
Эти клапаны не требуют какого-то
специального технического ухода.
Клапаны не подлежат ремонту.
Неисправные клапаны должны быть
заменены квалифицированным
техником
, который затем повторит
процедуры проверки на утечку,
функционировнаие и параметры
сгорания.
Контроль соединений
На электрической панели, двигателе
воздуходувки, насоса и
серводвигателе.
• Проверьте прочность
подсоединения проводов к
клеммам
Очистка крышки
• Очистите крышку водой,
содержащей моющее средство.
• Установите крышку на свое место.
Примечание
После каждой операции технического
обслуживания:
• Проверьте сжигание газа при
актуальных эксплутационных
условиях (двери закрыты, крышка
на своем месте и т.д.) и проверьте
все контуры на утечки.
• Проведите контроль безопасности.
• Запишите результаты в
соответствующие документы.
