03/2008 - Art. Nr. 13 013 477C 33
letzter Fehler
(Ursache)
?
Betriebsstunden
0000000000,0H
?
Vorbelüftung 23,0s
Vorzündung 03,0s
Nachzündung 02,0s
?
Spannung 230V
Frequenz 50Hz
Netz permanent N
?
letzter Fehler
Fühlerstrom 0,70
Netzspannung 227
?
Anzahl der Starts
Gesamt 00000019
seit Reset 00009
?
Stabil.-Zeit 10.0s
Sicherheitszeit 2,8s
Zeit FTo. LDW 60,0s
?
Brennstoff GAS
FT oder LDW Y
Stellantrieb Y
?
letzter Fehler
Laufzeit 00H/01m/08s
Anlaufversuche 00002
?
Starts seit
letzter Entriegelung
00000
?
Zeit Luftklappe 00,0s
?
Vorbelüftung Y
Nachbelüftung N
Fremdlicht überwach. Y
?
vorletzter Fehler
(Ursache)
?
Flammenbildung 00,0s
?
Anlaufwiederholung N
FT geschlossen Y
?
vorletzter Fehler
Fühlerstrom 0,70
Netzspannung 227
?
Anzahl Störungen seit Reset
00000
?
Entriegelungs-
taste für Reset
drücken
?
vorletzter Fehler
Laufzeit 00H/01m/08s
Anlaufversuche 00002
?
Anzahl Störungen
durch Fremdlicht
00000
?
Anzahl Störungen
durch Fremdlicht
00000
?
Anzahl der Störungen
Ende Sicherheitszeit
00000
?
Störungen durch
Flammenausfall
00000
?
Anzahl der Störungen
durch FT oder LDW
00000
?
Anzahl Ausfälle
sonstige Störungen
00000
?

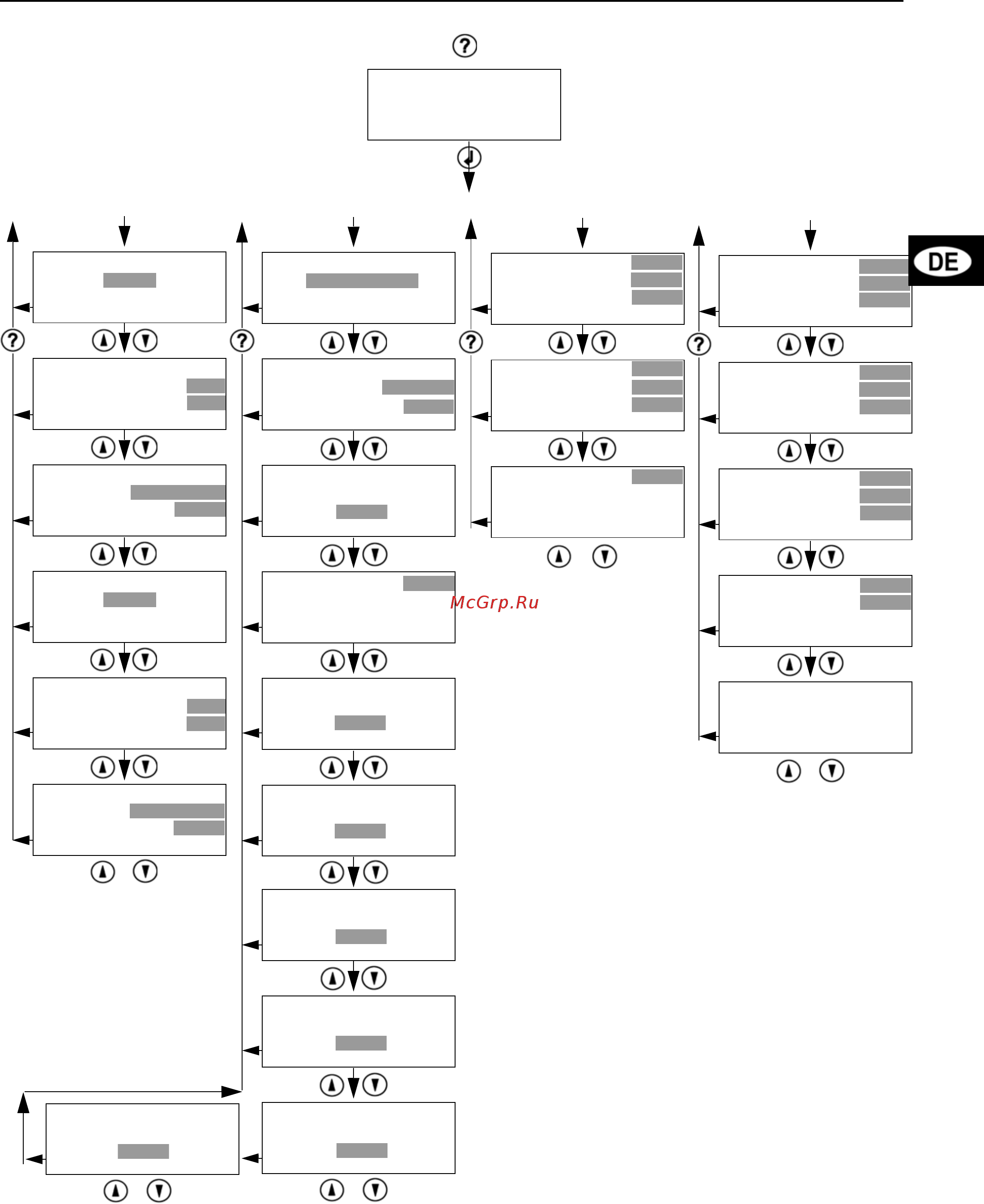

Fehler Service Zeiten Konfig.
Fehler Service
Konfig. Zeiten
?
Bemerkung :
Auf grauem Hintergrund sind
Werte als Beispiel dargestellt.
Inbetriebnahme
Anzeigeeinheit
