Cuenod C.160 GX 507/8 T3 [27/56] Brennluft
![Cuenod C.160 GX 507 T1 [27/56] Brennluft](/views2/1435032/page27/bg1b.png)
03/2008 - Art. Nr. 13 013 477C 27
SQN31 481
Inbetriebnahme
Brennluft

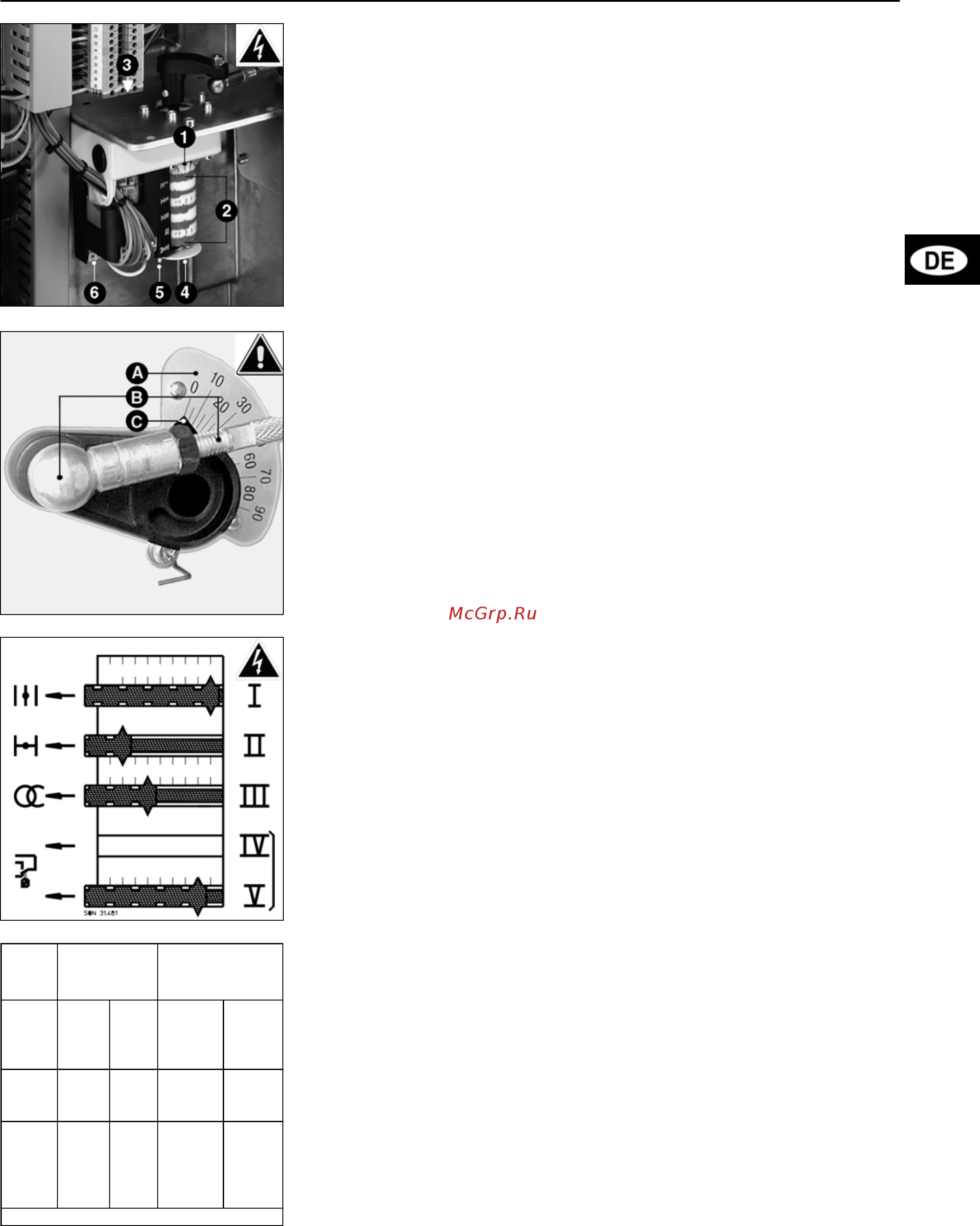

Stellmotor Y10
1 Stellindex der Nocken
2 Vier einstellbare Nocken
3 Schlüssel zur Nockeneinstellung
4 Skalenscheibe gibt Stellung der
Luftklappe an
5 Knopf zur Entkupplung der Luft-
klappe von Stellantrieb
6 Anschlußleiste
A Skala (0 bis 90°) gibt Stellung des
Stellantriebs an
B Kupplung zwischen Luftklappe
und Stellantrieb
C Stellindex der Luftklappe
Funktion der Nocken
Nocke Funktion
I Vollast
II Abschluß bei Stillstand
III Zündlast
IV Nicht einstellbar und abhängig von
Nocke V
V Min. Regulierungslast
• Oberhalb oder unterhalb Nocke III
einstellen. Eine Einstellung
oberhalb Nocke I ist nicht zulässig.
Einstellung
• Die Nullstellung der Nockentrommel
kontrollieren.
• Die Nocken entsprechend der Heiz-
kesselleistung und den in der nach-
stehenden Tabelle angegebenen
Werten voreinstellen.
Dafür :
• Nocken von Hand oder mit dem
Schlüssel verstellen. Die Winkelposi-
tion kann an Index auf jeder Nocke
abgelesen werden.
Zünd.
kW
Nenn.
kW
Zünd.
Nocke III
Nenn.
Nocke I
700 35
900 45
1100 50
1200 60
1100 50
1300 80
1600 90
1150 55
1400 65
1700 80
1900 85
2100 90
Fettgedruckt :
Werkseinstellung
Typ
AGP
Brennerleist. Lufteinstellung °
C 120
C 160
10
10C 210
200
200
240
C 160 10
