Cuenod C.160 GX 507/8 T3 [32/56] Anzeigeeinheit

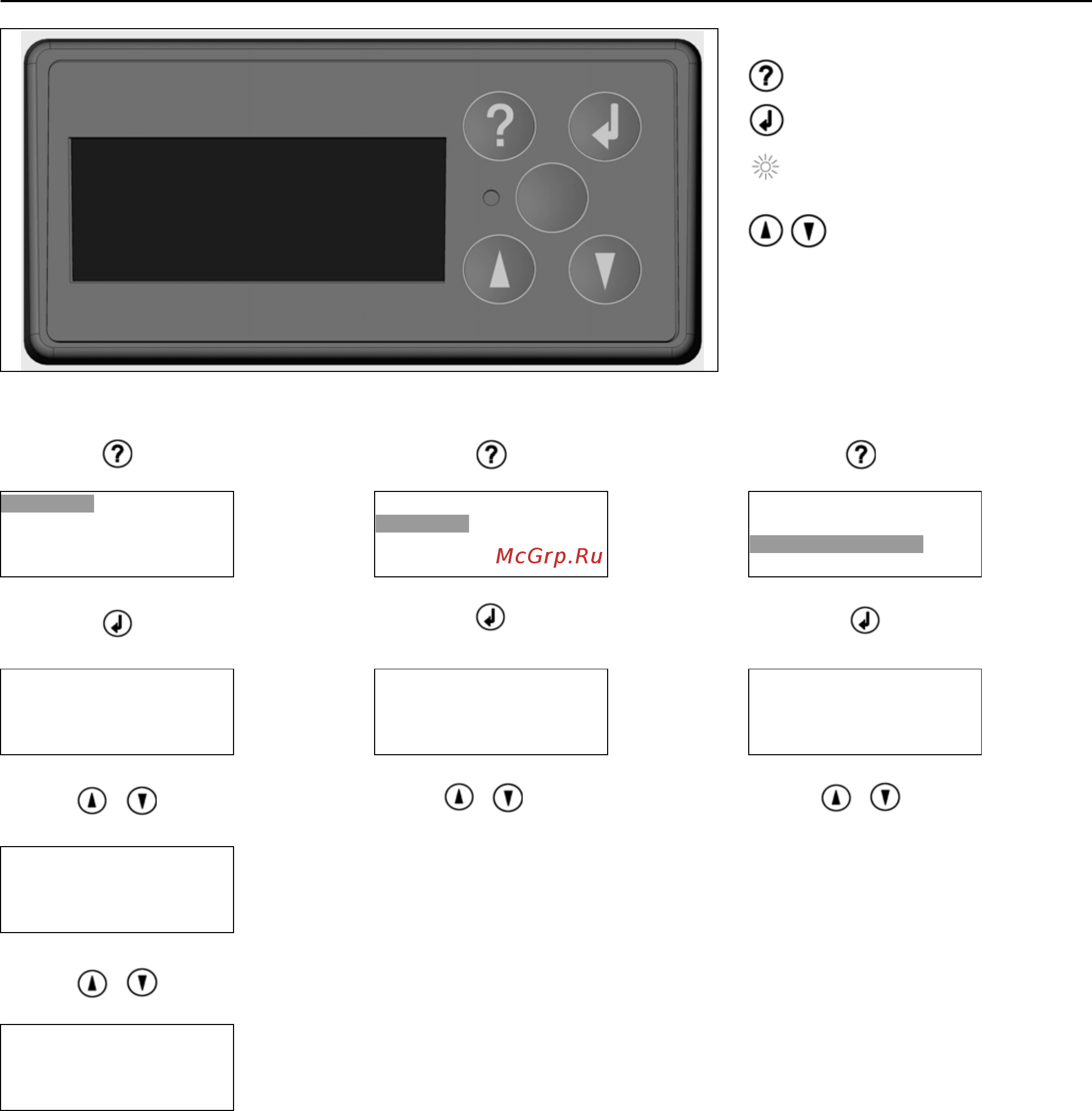

![Cuenod C.160 GX 507/8 T3 [32/56] Anzeigeeinheit](/views2/1435032/page32/bg20.png)
03/2008 - Art. Nr. 13 013 477C32
Taste
Zugang zu Info
Rücksprung in die nächste
Programmebene Zungang zu
Sprachauswahl
Bestätigen eines Wertes
Rote Leuchtdiodse blinkt bei
Störung
Bewegen des Cursors
Abfrage Infos
Sprache
Timeout
Perm. Stromversorg.
?
Time out
• Mit ausgewählte Funktion
bestätigen.
Sprache
Timeout
Perm. Stromversorg.
?
Auswahl Sprache
• Mit ausgewählte Sprache
bestätigen.
Inbetriebnahme
Anzeigeeinheit
t > 5s
Francais
English
Deutsch
?
Italiano
Nederlands
Español
?
Stromversorgung
• Mit Taste ausgewählte Funktion
bestätigen.
t > 5s
Nein
Ja
?
Sprache
Timeout
Perm. Stromversorg.
?
t > 5s
Nein
Ja
?
Weitere Informationen :
Time out :
Ohne Bestätigung der Tastatur während
Gas schaltet Anzeigeeinheit zurück in
Betriebsanzeige.
E4 :
Symboldarstellung der Düsenstangen-
heizung Ölbrenner.
F6 :
Symboldarstellung des Luftdruckwäch-
ters
Gesamt Anzahl der Anlaufe,
Betriebsstunden :
Diese Zähler können nicht auf Null
zurückgesetzt werden.
Perm. Stromversorgung :
Kein wacher Zustand der Anzeige
Statistische Informationen
Aktualisierte statistische Informationen
können nur in Betriebs- oder Fehler-
modus erreicht werden. Ist der Brenner
spannungslos, so sind die mittels Taste
erreichbare Informationen nicht
aktualisiert.
