03/2008 - Art. Nr. 13 013 477C26
Inbetriebnahme
Einstellungen

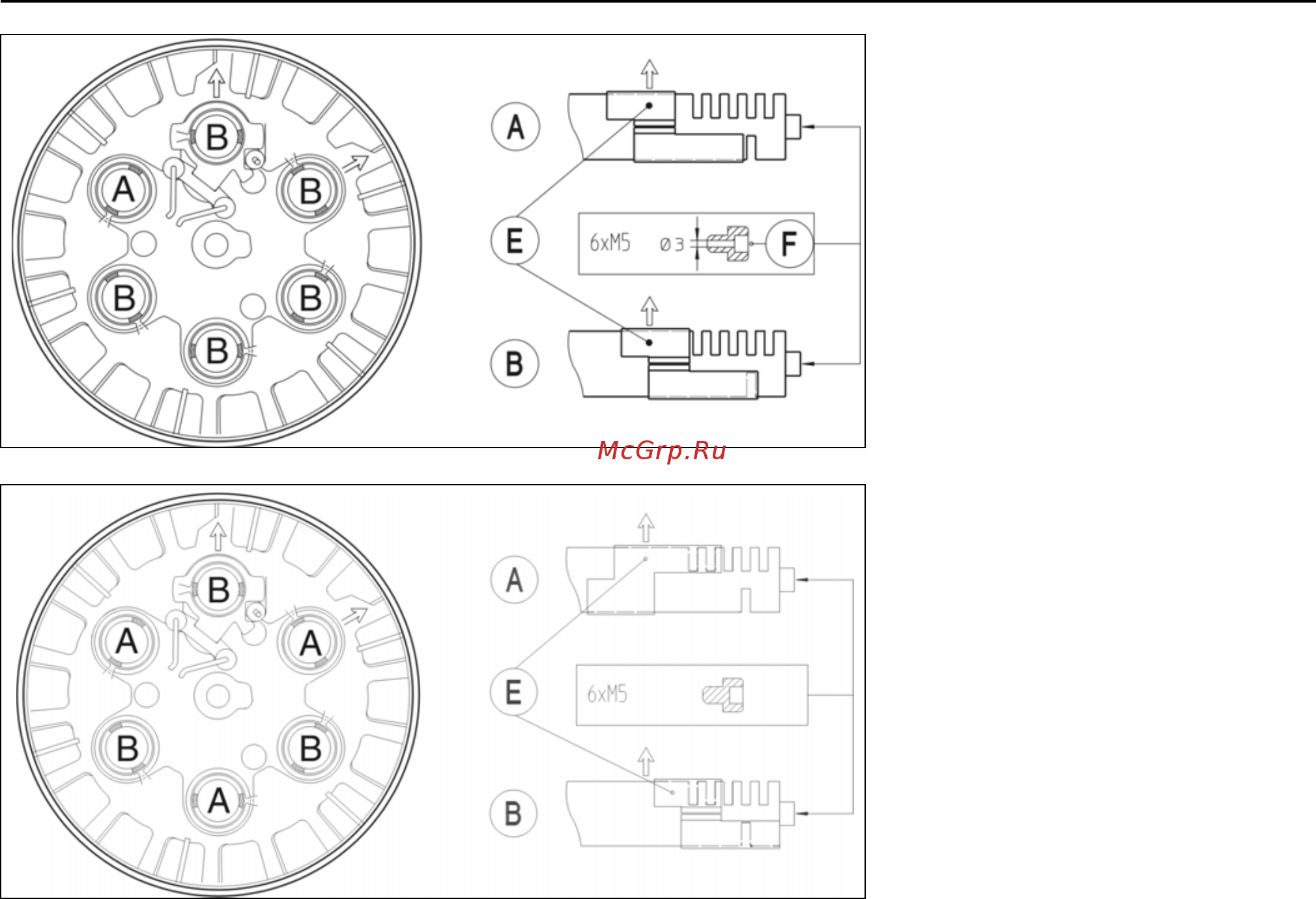

Gasdüsen
Erdgas
Werkseinstellung
5 nach außen gerichtete Schlitze (Pfeil)
+ 1 Schlitz nach innen an 1 mit A
bezeichneter Düse gemäß Stellung der
Schiebehülse E.
Befestigung der Stauscheibe durch 6
gebohrte M5x6 Schrauben F.
5 nach außen gerichtete Schlitze (Pfeil)
+ kein (0) Schlitz nach innen an 5 mit B
bezeichneten Düsen gemäß Stellung
der Schiebehülse E.
Empfohlene Einstellung
3 nach außen gerichtete Schlitze (Pfeil)
+ 1 Schlitz nach innen an 3 mit A
bezeichneten Düsen gemäß Stellung
der Schiebehülse E.
Befestigung der Stauscheibe durch 6
ungebohrte M5x6 Schrauben (lose mit
Brennkopf geliefert)
3 nach außen gerichtete Schlitze (Pfeil)
+ kein (0) Schlitz nach innen an 3 mit B
bezeichneten Düsen gemäß Stellung
der Schiebehülse E.
Flüssiggas
