03/2008 - Art. Nr. 13 013 477C48
Пуск
Описание и настройки
Орган контроля плотности
Орган контроля плотности
VPS 504 S02
Для горелок С160, С210
Принцип функционирования:
Прибор служит для того, чтобы перед
каждым стартом горелки проверять
плотность между
предохранительным и главным
клапаном посредством увеличения
давления.
Орган контроля плотности
подключается электрически
последовательно между тепловым
контуром и прибором управления
горелки.
Расположение:
Непосредственно на клапане.
Ход программы:
В отключенном состоянии
предохранительный
и главный
клапаны закрыты. При закрывании
теплового контура на прибор
контроля плотности поступает
напряжение, и нагнетатель
увеличивает давление на 20 мбар.
По истечении 30 секунд работы:
- тест на утечки выполнен;
загорается желтая лампочка,
деблокируется питающее
напряжение прибора управления
горелки, начинается выполнение
программы.
- тест на утечки не выполнен;
загорается красная лампочка,
питающее
напряжение на прибор
управления горелки не подается.
Новый тест на утечки должен быть
проведен вручную. Если устранить
помеху не удается, замените
клапан.
Настройка:
Настройка органа контроля
плотности на месте не требуется.
Функциональный тест:
Во время работы прибора контроля
плотности.
• Откройте точку отбора давления pa.
Симулированная утечка должна
предотвратить увеличение
избыточного
давления и привести к
предохранительному отключению.
• Снова закройте точку отбора
давления pa.
• Деблокируйте предохранитель
органа контроля плотности
нажатием красной лампочки.
Тест контроля плотности начинается
заново; через 30 секунд загорится
желтая лампочка, на прибор
управления горелки поступит
напряжение, начнется выполнение
программы.

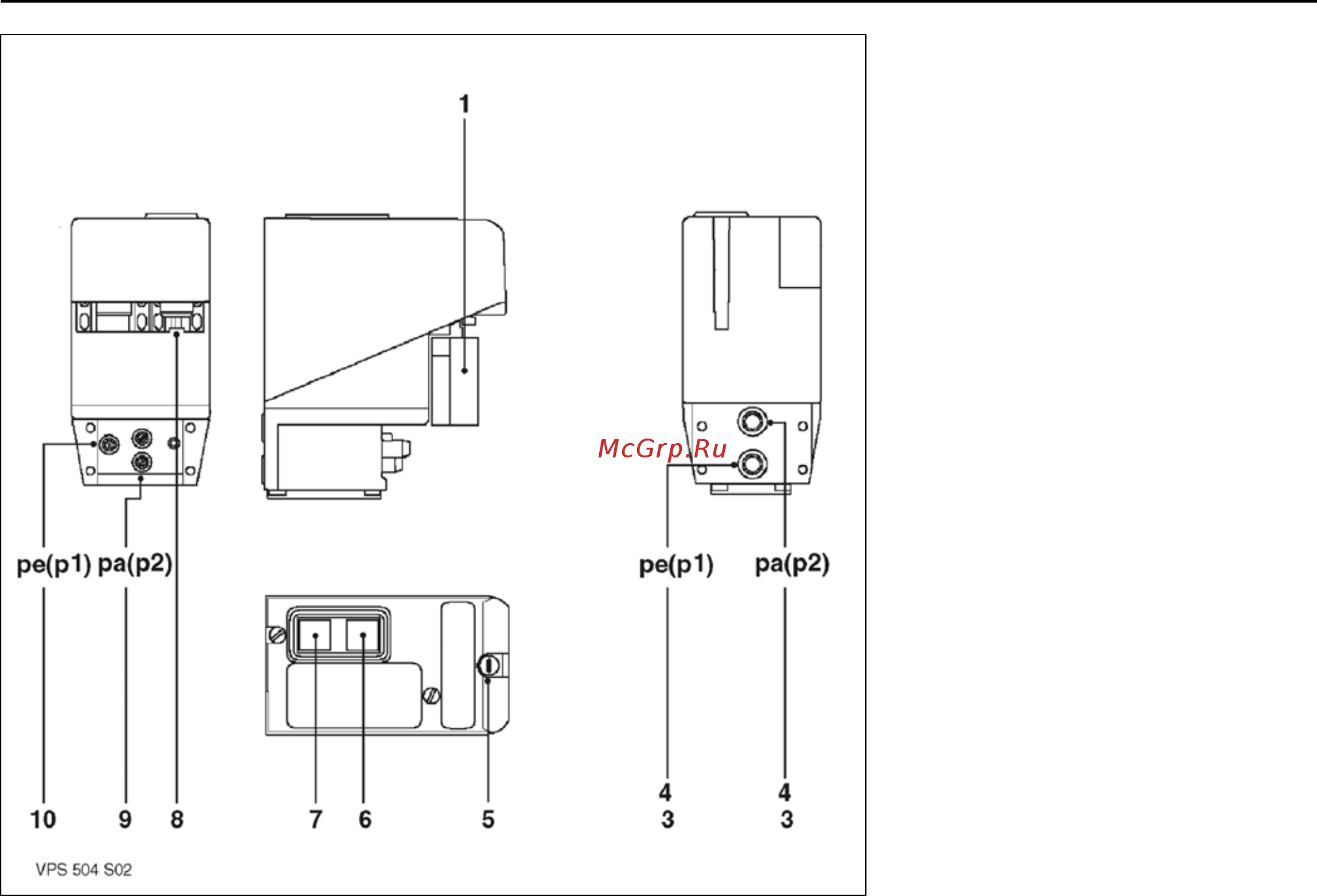

1 Розетка 7-полюсная 7P Wieland
3 Фильтрующий элемент
4 Кольцо круглого сечения
Ø 10,5 х 22,5
5 Плавкий
предохранитель
Т6,3 250В Ø5х20
6 Желтая лампочка горит:
тест на утечки выполнен
7 Красная лампочка горит:
тест на утечки не выполнен
деблокирование вручную
8 Место для запасного
предохранителя
9 Отбор давления pa (p2) Ø 9
pe + 20мбар
10 Отбор давления pе (p1) Ø 9
Входное давление (подача)
