Cuenod C.160 GX 507/8 T3 [29/56] Beschreibung und einstellungen gasventil vgd regler skp75
![Cuenod C.160 GX 507/8 T3 [29/56] Beschreibung und einstellungen gasventil vgd regler skp75](/views2/1435032/page29/bg1d.png)
03/2008 - Art. Nr. 13 013 477C 29
Anzeige der
Gasventil-
öffnung
Einstell-Index
des Verhältnis-
ses R
Einstell-Index
des D-Wertes
Inbetriebnahme

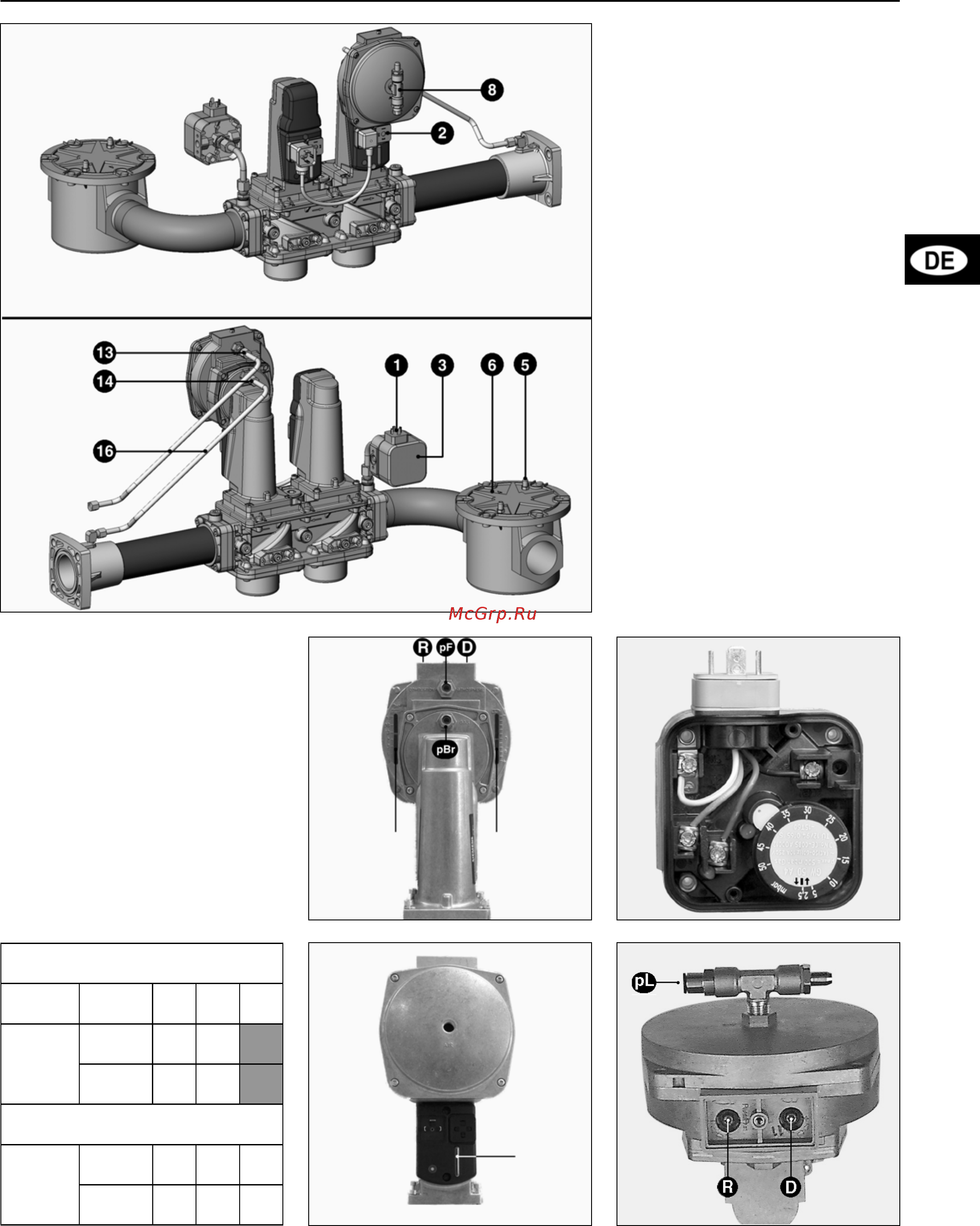

Beschreibung und Einstellungen
Gasventil VGD
Regler SKP75
1 Elektrischer Anschluß des Druck-
wächters (DIN 43650)
2 Elektrischer Anschluß des Elektro-
ventils (DIN 43650)
3 Druckwächter
4 Eingangsflansch
5 Druckabgriff G 1/8 vor dem Filter
6 Externer Filter DN65
7 Typenschild
8 Anschluß G 1/8 für den Luftdruck
pL
9 Einstellschraube R zur Einstellung
Verhältnis Gas/Luft
12 Einstellschraube D zur Korrektur
des Nullpunktes.
13 Anschluß G 1/8 für den Feuer-
raumdruck pF
14 Anschluß G 1/8 für den Gasdruck
pBr
15 Ausgangsflansch
16 Druckabgriffrohre pBr - pL - pF
Gasdruckwächter
• Durchsichtigen Deckel ablegen. Die
Vorrichtung enthält einen Index ↑ | ↓
und eine drehbare Einstellskala
• Provisorisch auf den Minimalwert der
Skala einstellen.
Das VGD-Ventil mit Regler SKP75
herstellt ein konstantes Verhältnis
zwischen Gas- und Luftstrom. Der
Regler berücksichtigt außerdem den
Feuerraumdruck pF. Im Lieferungs-
zustand ist das Ventil wie folgt einge-
stellt.
Gas :
Dr uc k ( e )
20.507 40.065 40.080
(Schr.
R
)
1,4 1,3
(Schr.
D
)
22
(Schr.
R
)
1,4 1,3 1,3
(Schr.
D
)
220
G20:20,25
G20:20,25,40
Brenner C 120 GX 507/8
Brenner C 160/210 GX 507/8
VGD
