03/2008 - Art. Nr. 13 013 477C52
TC
Пуск
Функции

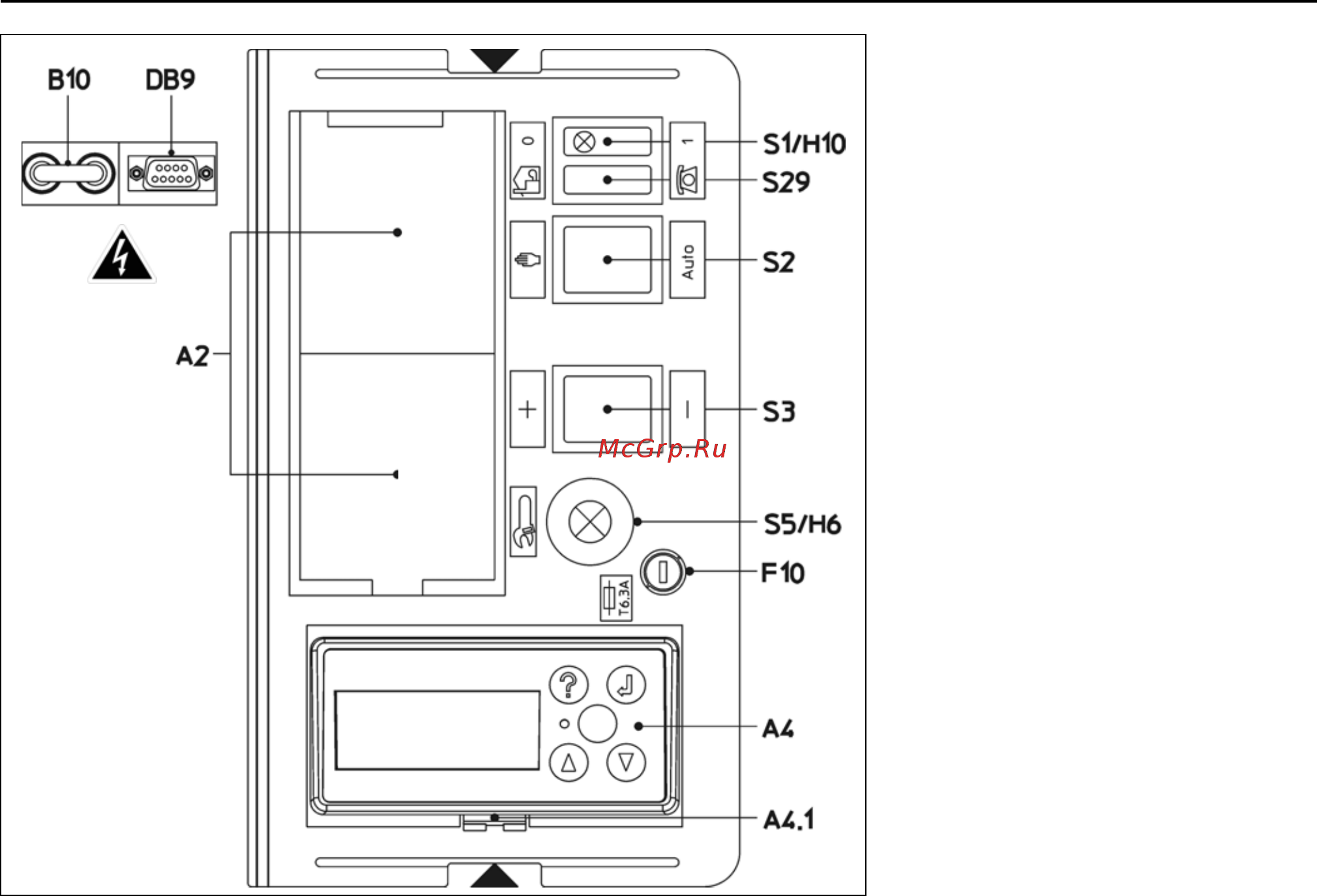

Панель управления ТС
Функции выключателей на панели
управления (ТС)
A2 Стандартизированные позиции
48х48 или 48х96 мм для
монтажа регулятора мощности
(по желанию).
A4 Дисплей
A4.1 Место с зажимами для
демонтажа дисплея
B10 Измерительный мост (мА
прямой ток) ионизационного
тока, расположенный под ТС
DB9 Разъем дисплея,
расположенный под ТС
F10 Плавкий предохранитель
панели управления ТС
S1 Общий выключатель панели
управления ТС
0 Нет напряжения
1 Есть напряжение
Светится зеленый
индикатор Н10
S2 Выбор настройки мощности
' Ручной режим с S3
Auto Автоматчиексий
локализованный режим
S3 В комбинации с
S29& - S2 '
+ / - Увеличение /уменьшение
мощности
S5 Индикация на панели
управления:
- сигнал помехи, загорается
красная лампочка Н6
- кнопка сброса
S29 Выбор типа управления
& Локализованный режим
> Режим дистанционного
управления (по желанию)
Панель управления
ТС
Все элементы управления можно
увидеть снаружи.
Прозрачный съемный колпачок,
закрепленный на крышке,
обеспечивает доступ к различным
элементам управления и
командам, позволяющим настроить и
запустит горелку.
Панель управления ТС также
включает в себя плавкий
предохранитель цепи управления.
Для удаления колпачка нажмите на
одну или обе стороны и потяните к
себе
, чтобы высвободть его.
Для возврата колпачка на свое место
установите его в корпуси вдавите в
оба фиксатора.
Дисплей А4
Пре перевернутом монтаже дисплея
проделайте следующее:
• Демонтируйте дисплей, вставив в
окошко А4.1 отвертку.
• Поверните его на 180°
• Снова вставьте дисплей на свое
место.
• Проверьте, чтобы посторонние тела
не затмевали
передачу
инфракрасного света.
