03/2008 - Art. Nr. 13 013 477C28
Inbetriebnahme
Beschreibung und Einstellungen

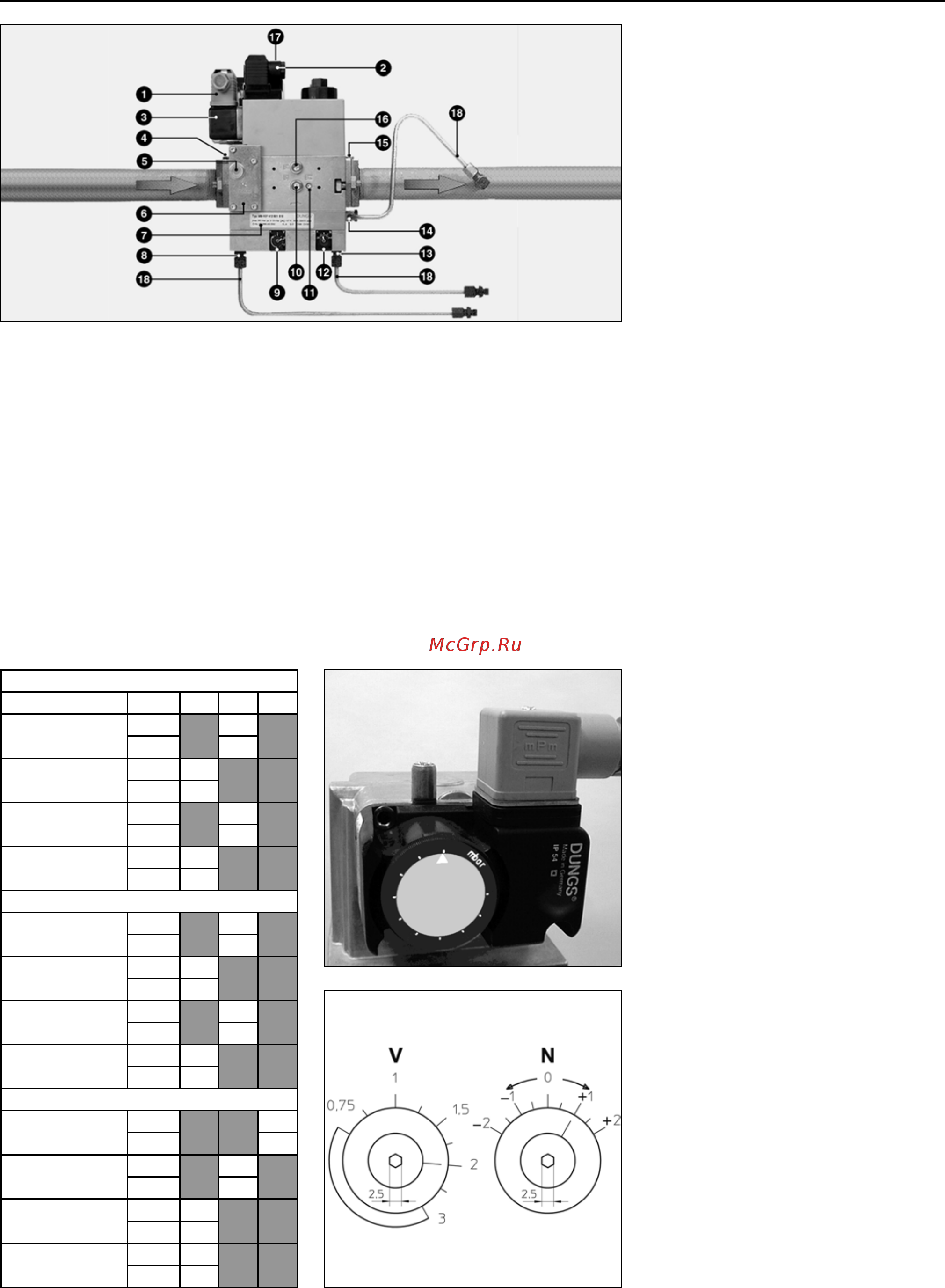

Kompaktarmatur MBVEF
1 Elektrischer Anschluß des Druck-
wächters (DIN 43650)
2 Elektrischer Anschluß des Elektro-
ventils (DIN 43650)
3 Druckwächter
4 Eingangsflansch
5 Druckabgriff G 1/8 vor dem Filter
beidseitig möglich
6 Filter unter dem Deckel
7 Typenschild
8 Anschluß G 1/8 für den Luftdruck
pL
9 Einstellschraube des Verhältnis-
ses V
10 Druckabgriff pe G 1/8 beidseitig
11 Gasdruckabgriff pBr M4 (V2)
12 Einstellschraube zur Korrektur des
Nullpunktes N
13 Anschluß G 1/8 für den Feuer-
raumdruck pF
14 Anschluß G 1/8 für den Gasdruck
pBr
15 Ausgangsflansch
16 Druckabgriff pa nach V1 beidseitig
17 Betriebsanzeige V1, V2 (Option)
18 Druckabgriffrohre pBr - pL - pF
Kompaktarmatur MB VEF
Die Kompaktarmatur MB VEF… ist ein
kompaktes Bauteil bestehend aus :
einem Sieb, einem verstellbaren Druck-
wächter, einem nicht verstellbaren,
schnell öffnenden und schließenden
Sicherheitsventil, einem vom Druckver-
hältnisregler abhängigen Hauptventil mit
durchsatzregelbarer Öffnung (V und N),
das ein konstantes Verhältnis zwischen
Gas- und Luftstrom herstellt. Es ist
schnell schließend.
Der Regler berücksichtigt außerdem
den Feuerraumdruck pF.
Im Lieferungszustand ist die Armatur
wie folgt eingestellt.
Gasdruckwächter
• Durchsichtigen Deckel ablegen. Die
Vorrichtung enthält einen Index und
eine drehbare Einstellskala.
• Provisorisch auf den Minimalwert der
Skala einstellen.
Einstellung des Reglers
Alle Einstellungen werden bei
laufendem Brenner vorgenommen.
• Mit einem Sechskantschlüssel für
2,5mm auf 2 Schrauben einwirken:
- Schraube V bestimmt das Gas/Luft-
Verhältnis, Skalenteilung von 0,75
bis 3,0.
- Mit Schraube N kann der Luftüber-
schuß bei dem kleinsten Durchsatz
korrigiert werden; Teilung von - 2 bis
+ 2.
Gas : Druck(e) VEF 412 420 425
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
V
1,25
N
0
G20:20,25,40,50
G25:25
G31:37
G31:148
Brenner C 120 GX 507/8
G20:100,150,300
G20:300
G25:300
Brenner C 160 GX 507/8
G20:40,50,100,150
G31:37
G31:148
G20:100,150
G20:300
G25:300
Brenner C 210 GX 507/8
G20:50
G31:148
