03/2008 - Art. Nr. 13 013 477C 49
Необходимые входные сигналы
Сигналы старта
Ограничитель Реле давления Двигатель Газовый Регулятор Трансформатор Реле Серво-двигатель Дефект Сброс
воздуха горелки клапан факела
1 Пуск прибора управления, двигателя и
серводвигателя
2 Проверка давления воздуха
3 Конец предварительной продувки
4 Пуск трансформатора и конец предварительной
продувки
5 Подача напряжения на газовый клапан
6 Контроль факела
7 Подача напряжения на серводвигатель и газовый
клапан; состояние работы
0 Регулировочное отключение
10 Аварийный режим
tlw Время удержания реле давления воздуха
tlk Время
открытия серводвигателя и предварительной
продувки
tr Время закрытия серводвигателя
tvz Время предварительного розжига
ts Время безопасной задержки
tv2 Минимальное время между газовым клапаном 1 и 2.
Пуск

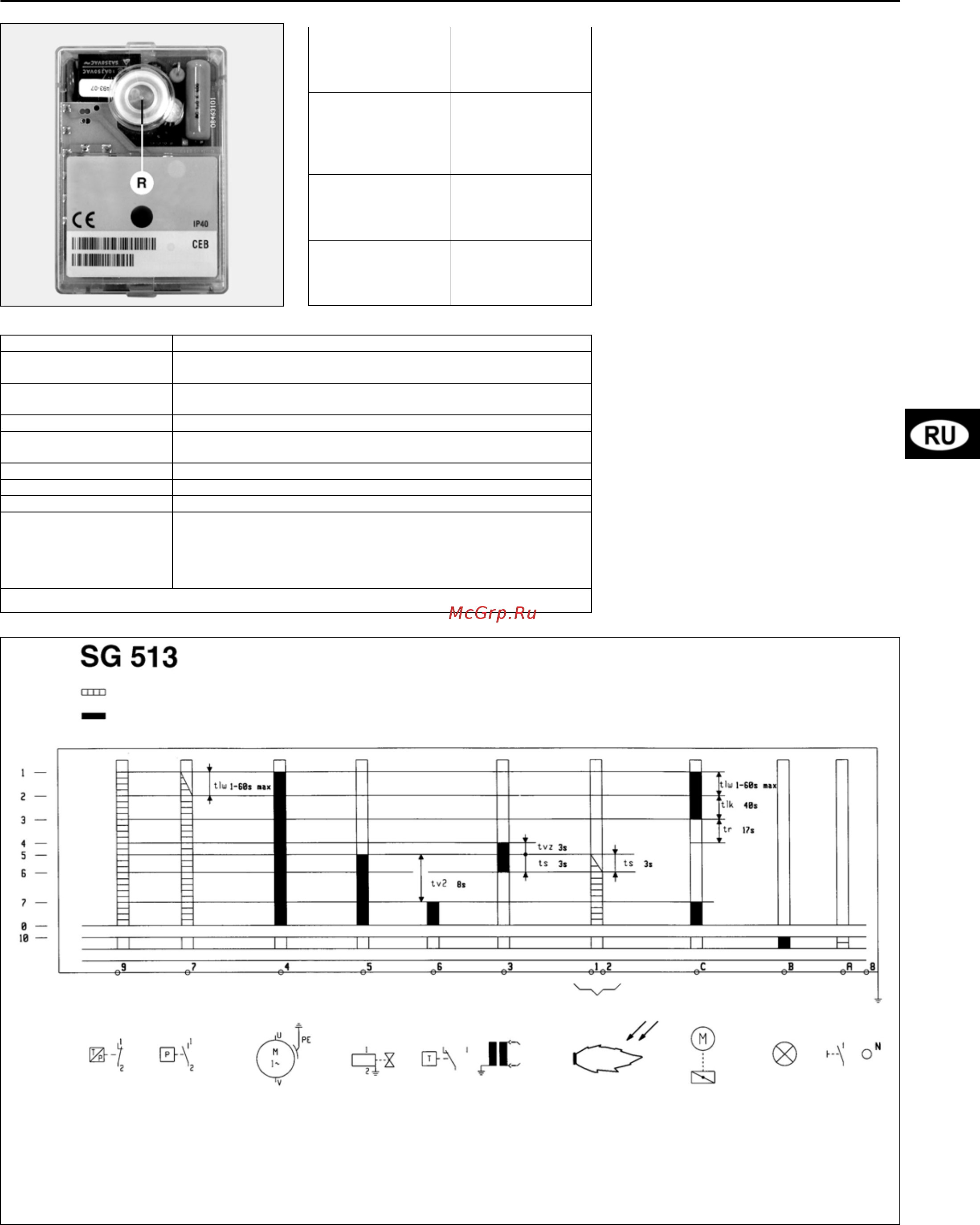

Характеристики прибора управления
Функциональная схема прибора SG 513
Нажатие на
кнопку R в
течение...
....вызывает...
...менее 9
секунд...
освобождение
или блокирование
прибора
управления
...от 9 до 13
секунд...
стирание
статисти-ческих
данных
...более 13
секунд...
не влияет на
прибор
управления
Код Описание неисправности
Отсутствует сигнал факела в конце периода времени
безопасной задержки
Посторонний свет в течение предварительной вентиляции и
розжига
Реле давления воздуха: контакт не замыкается
Реле давления воздуха: контакт размыкается при пуске или в
эксплуатации
Реле давления воздуха: контакт залипает
Гашение факела в эксплуатации
— Устройство было блокировано намеренно
Код
–
Описание
Короткий световой сигнал
Длинный световой сигнал
Короткий перерыв
Длинный перерыв
Подробная информация о рабочем режиме и режиме неисправности может быть получена от приборов SG 513 с
помощью специального оборудования.
Прибор управления SG 513 Газ
прерывистого действия ( ограничение:
24 часа постоянной работы) является
устройством, в котором программа
выполняется микроконтроллером.
Прибор также обеспечивает анализ
неисправностей с помощью
кодированных световых сигналов.
Если прибор неисправен, загорается
кнопка R. Код неисправности
появляется каждые 10 секунд до тех
пор, пока не будет выполнен возврат
прибора в исходное состояние
(сброс
).
Дальнейшие обследования
возможны с помощью считывания
данных из энергонезависимой памяти
микроконтроллера.
Прибор прекращает
функционирование без сигнала, если
напряжение падает ниже требуемого
минимального уровня. Он
автоматически запускается вновь,
когда восстанавливается нормальное
напряжение. Термостатически
регулируемое выключение
обязательно через каждые 24 часа.
Снятие и настройка прибора
выполняется после его
обесточивания. Прибор не
подлежит вскрытию
или
ремонту.
