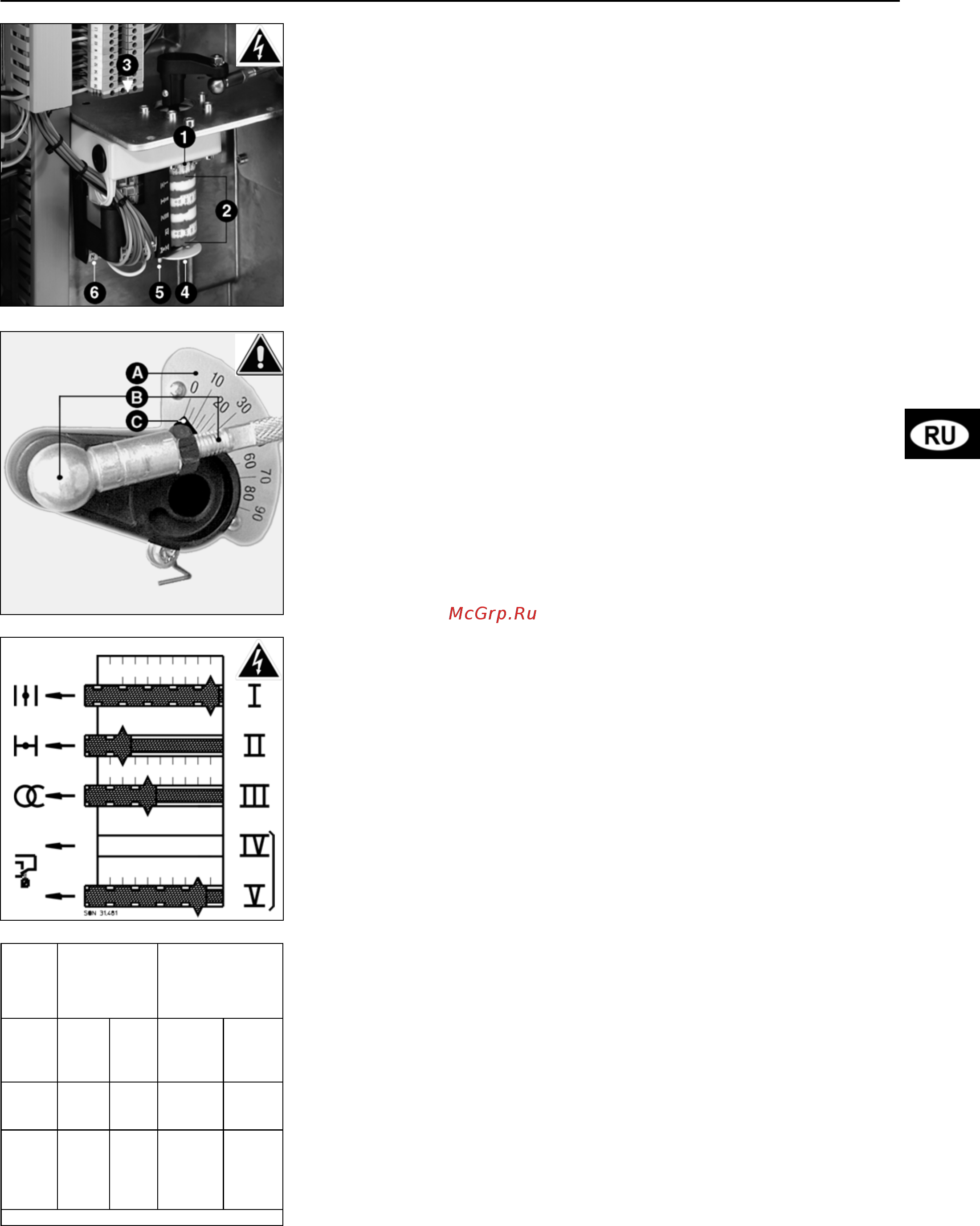

03/2008 - Art. Nr. 13 013 477C 45
SQN31 481
Пуск
Регулирование воздуха
Серводвигатель Y10
1 Установочный индекс кулачков
2 Четыре регулируемых кулачка
3 Ключ для регулировки кулачков
4 Градуированный диск
показывает положение
воздушной заслонки
5 Кнопка для расцепления
воздушной заслонки от
сервопривода
6 Клеммная колодка
АШкала от 0 до 90° показывает
положение сервопривода
ВСцепление между воздушной
заслонкой и серводвигателем.
С Установочный индекс
воздушной заслонки
Функции кулачков
Функции кулачков
I Полная нагрузка
II Закрытие при останове
III Розжиговая
нагрузка
IV Нерегулируемый и зависимый
от кулачка V
V Минимально установочная
нагрузка
• Установите на несколько
градусов ниже или выше, чем
значение, считанное на кулачке
III. Но всегда ниже, чем
значение, считанное на кулачке
I.
Настройки
• Проконтролируйте нулевое
положение барабана.
• Установите кулачки согласно
мощности котла и значениям,
данным в таблице рядом.
Для этого
:
• Отрегулируйте кулачок вручную или
при помощи ключа. Угловое
положение можно считать по
индексу каждого кулачка.
розж.
кВт
ном.
кВт
розжиг
кулачок
III
ном.
кулачок
I
700 35
900 45
1100 50
1200 60
1100 50
1300 80
1600 90
1150 55
1400 65
1700 80
1900 85
2100 90
Жирным шриф том:
заводская настройка.
10C 210
200
200
240
C 160 10
Тип
AGP
Мощность
горелки
Установка
воздуха в °
C 120
C 160
10
