03/2008 - Art. Nr. 13 013 477C 39

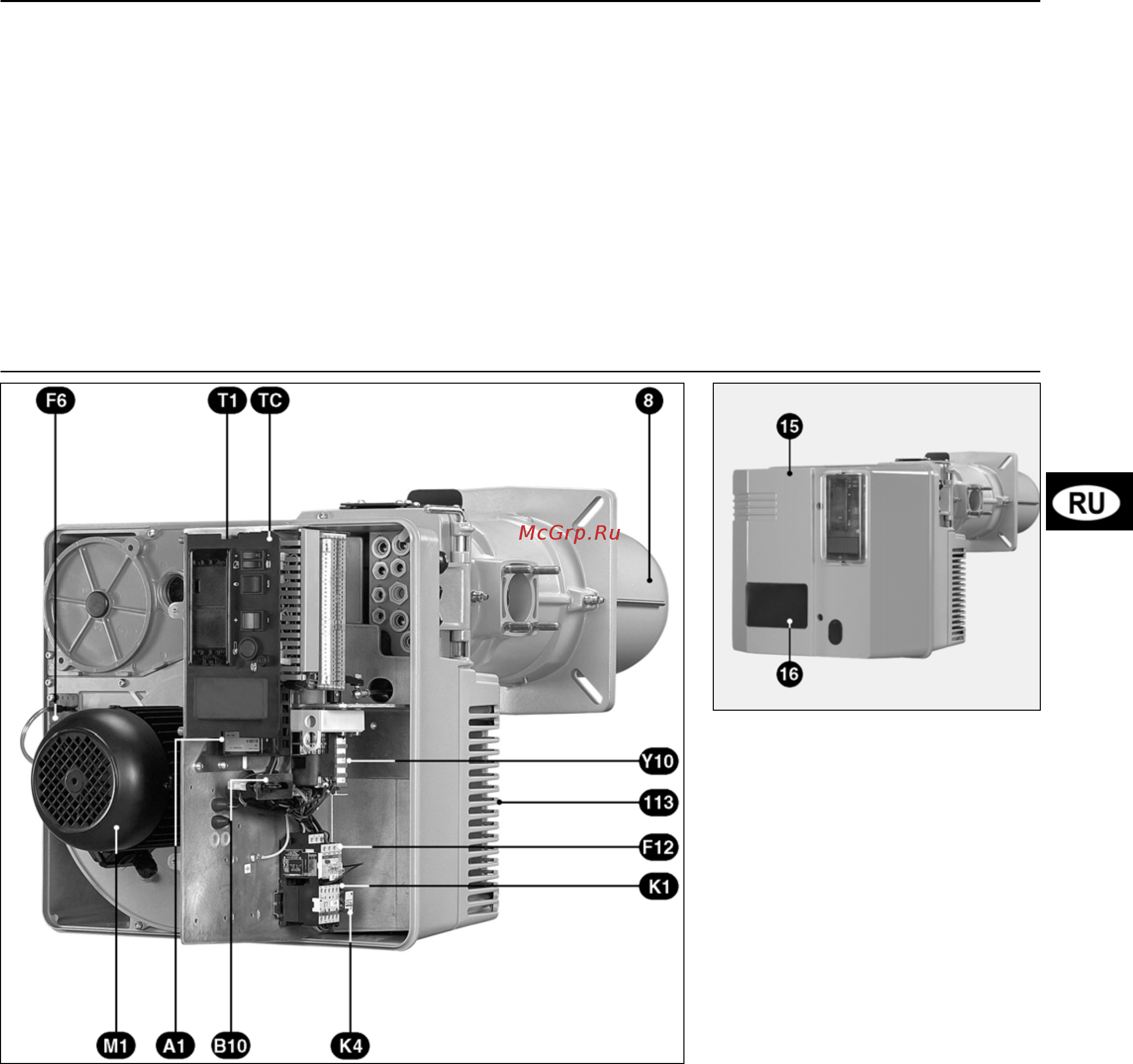

A1 Прибор управления
B10 Измерительный мостик (мА
постоянный ток)
DB9 Подключение для передачи
информации
F6 Реле давления воздуха
F12 Контактор термореле
K1 Контактор двигателя
воздуходувки
K4 Реле
M1 Двигатель воздуходувки
TC Панель управления
Y10 Серводвигатель
8 Жаровая труба
15 Крышка
16
Передняя пластина
Горелки C120 и C160
поставляются с установленной
передней пластиной C120.
Горелка C160 оборудована
контроллером герметичности.
Для этой горелки необходимо
заменить переднюю пластину
C120 передней пластиной C160,
поставляемой вместе с
документацией.
113 Воздушная коробка
Общая информация
Общий вид
Описание горелок
Газовые горелки С120, C160 и С210 с
системами AGP и IME (пропорция:
воздух.газ и многоступенчатая
инжекция) представляют собой
горелки с наддувом, с малым
выделением угарного газа, в
моноблочном исполнении. Для
горелки используются газы,
указанные в таблице, при условии
настройки в соответствии с
используемым газом и давлением, с
учетом варьирования
теплотворной
способности Hi природного газа.
Они работают на двух ступенях или в
модуляционном режиме с
регулятором мощности ПИ или ПИД.
Они могут быть установлены на все
теплогенераторы, соответствующие
нормам ЕН 303.1.
Для головки горелки предусмотрены
три варианта длины (Т1-Т2-Т3).
Прибор управления SG513
предназначен для прерывистой
работы (оганичение: 24 часа
непрерывной работы)
Объем
поставки
Горелка поставляется на поддоне в
трех коробках, весом 92-110 кг.
Тело горелки:
- Встроенная электропанель
- Папка с документацией следующего
содержания:
- инструкции по эксплуатации,
- передняя пластина C160 (горелки
C120 и C160)
- электросхема,
- щиток для котельной,
- гарантийный сертификат
Головка горелки:
- Фланцевое уплотнение, один пакет
с болтами, две шарнирных оси.
- один пакет с 6 болтами
М5х6 для
крепеления подпорной шайбы при
эксплуатации на сжиженном газе.
Газовая арматура:
- Клапаны и газопроводящая труба.
