03/2008 - Art. Nr. 13 013 477C42

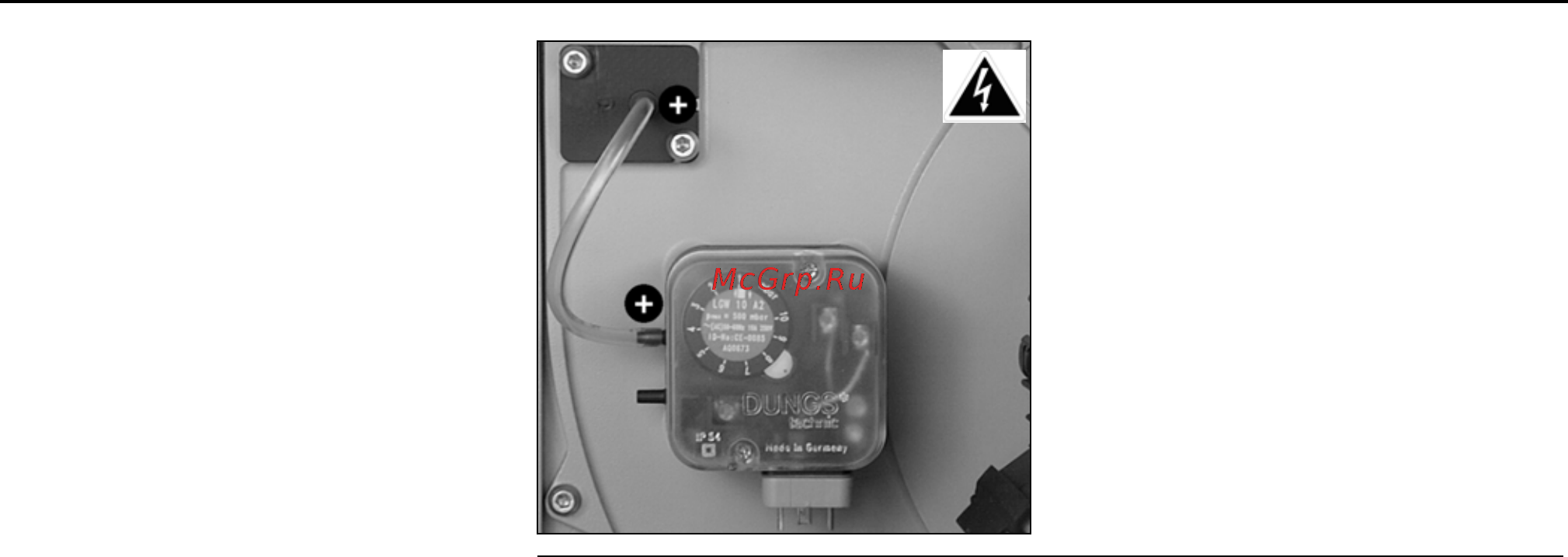

Натройка реле давления воздуха
• Проверьте соединение гибкой
трубки. "+" на соединителе должен
соответствовать "+" на реле
давления. Другая трубка должна
быть открыта.
• Удалите прозрачную крышку.
Прибор содержит стрелку ↑ | ↓ и
градуированный подвижный диск.
• Для начала установите
минимальное значение на
градуированном диске.
Пуск
Предварительный контрль / проверка на утечки
Установка реле давления воздуха
Пуск горелки автоматически означает
пуск всей системы монтажником или
его представителем; лишь они могут
гарантировать соответствие
котельной установки требованиям
утвержденной практики и
действующим нормам.
Прежде всего монтажник должен
иметь "Сертификат соответствия",
выдаваемый уполномоченным
органом или сетевым управлением,
проверить трубопровод на утечку и
осушить его до ручного клапана на
четверть оборота.
Предварительный
контроль:
• Проверьте следующее:
- номинальное напряжение и
частоту и сравните их со
значениями на
идентификационной табличке,
- полярность меду фазой и
нейтралью
- подсоединение
протестированного провода
заземления,
- отсутствие напряжения между
нейтралью и землей,
- направление вращения
двигателей,
- защитное реле только в ручном
положении (Н) и силу тока
• Отсоедините подачу напряжения.
• Убедитесь в том, что тока нет.
• Закройте топливные клапаны.
• Ознакомьтесь с инструкциями по
эксплуатации от изготовителей
котла и регулятора.
• Проверьте следующее:
- давление воды в отопительном
контуре,
- циркуляционные насосы
работают,
- смеситель открывается,
- система подачи свежего воздуха в
котельную и отвода продуктов
сгорания через дымоход
соответствует мощности горелки,
-
стабилизатор тяги в дымоходе
открывается,
- плавкие предохранители за
пределами горелки
смонтированы, откалиброваны и
установлены,
- система регулирования котла
установлена.
- тип и давление газа
соответствуют горелке
Контроль утечек
• Смонтируйте манометр перед
газовой арматурой.
• Откройте и снова закройте шаровой
кран.
• Проверьте давление подачи.
• При помощи специальной пенки
проверьте плотность соединений
газовой
арматуры включительно
наружный фильтр.
Утечек быть не должно.
• Осушите трубопровод за шаровым
газовым краном, защищая вход в
газовый клапан.
• Закройте спускной кран, удалите
манометр, закройте точку
измерения давления.
